Brodboost-C est une carte d’alimentation USB de type C de type C avec une tension réglable de 3,3 V à 5 V (crowdfunding)

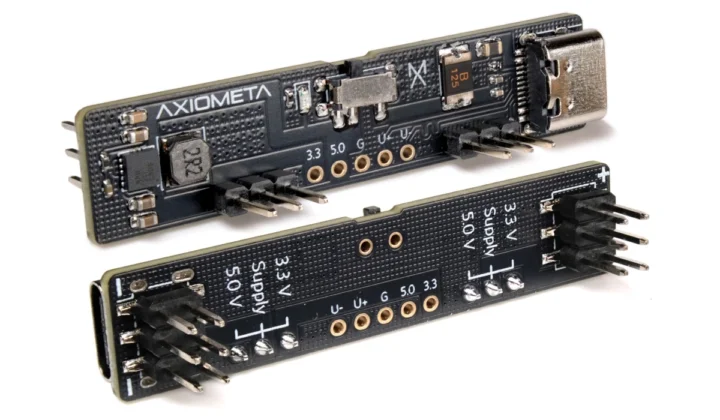

Axiometa Brodboost-C est une alimentation USB de type C de type C avec une conception simple qui alimente les deux rails d’une planche à pain avec une tension réglable entre 3,3 V et 5V. Il comprend également un interrupteur ON / OFF, un indicateur LED et une protection contre les fusibles intégrés.

Brodboost-C Spécifications:

• Tension de sortie – réglable entre 3,3 V et 5V DC
• Courant maximum – 1A
• Ports
  • Connecteur USB Type-C pour l’entrée d’alimentation
  • 2x 2 × 5 2,54 mm Rails de puissance compatible et moulues de la planche à pain
  • En-têtes de sélection de 2,54 mm 2x à 3 broches avec capuchons 2X
• Sécurité – Protection de court-circuit
• Filtrage d’entrée – perle de ferrite pour la suppression du bruit et les condensateurs de découplage
• Misc – LED d’alimentation rouge, commutateur d’alimentation marche / arrêt
• Régulation de tension:
  • 5.0 V sélectionné par les broches USB CC (résistances 5.1 K)
  • 3,3 V Régulation de renom via AMS1117-3.3
• Dimensions – 54 x 19,5 x 11,4 mm
• Poids – environ 20 grammes

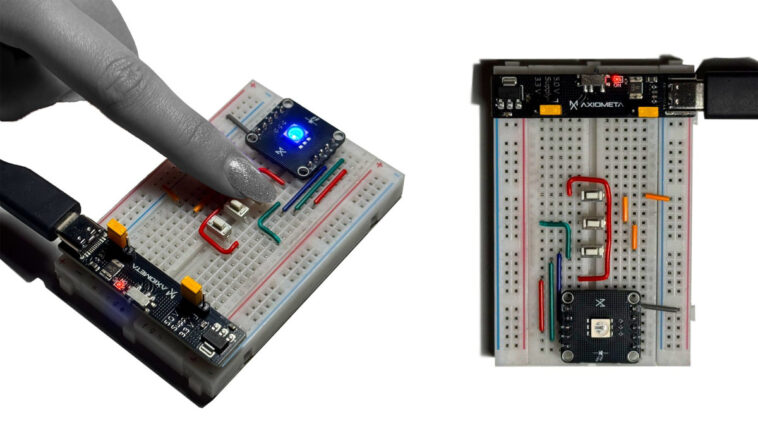

Nous avons écrit sur plusieurs alimentations de planche à pain au fil des ans, notamment la carte grille-pain avec une tension réglable de 5 à 16V, la carte d’alimentation de commutation de commutation et l’alimentation Portable Breadboard Mego avec une batterie intégrée. Nous avons également couvert une alimentation USB Type-C Breadboard le mois dernier, à savoir le pain de pair Xiao prenant en charge les rails d’alimentation 5 V et 3,3 V, mais intégrant également une fonction de compteur de puissance. Le Brodboost-C a une conception beaucoup plus simple en livrant simplement 3,3 V à 5 V aux deux rails.

Le Brodboost-C est également du matériel open-source avec les schémas KICAD et la mise en page PCB, Gerbers et BOM publiés sur la page du produit où vous trouverez également le fichier d’étape du modèle 3D.

Axiometa a lancé son alimentation électrique à pain sur Crowd Supply avec un objectif de financement de 5000 $. Vous pouvez vous engager à 32 $ avec des expéditions mondiales gratuites pour obtenir le Brodboost-C expédié avant le 11 juillet 2025. Il semble un peu cher par rapport au Xiao PowerBread pour 19,99 $ sur le studio Seed, mais les utilisateurs doivent ajouter quelques dollars pour obtenir un Xiao La carte ESP32 / RP2040, et le prix n’inclut pas l’expédition. Je pouvais également trouver une alimentation USB-C à pain USB-C sur AliExpress pour environ 5 $ à 6 $ expédiés.
