Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.
Nomenclature
- Raspberry Pi B + / 2/3
- Onduleur PIco
- 14x pièces acryliques noires
- 2x pièces acryliques transparentes
- 4x M2,5 x 8 mm M / F Stand Off
- 4x M2,5 x 13 mm F / F Stand Off
- 4x M2,5 x 12 mm M / F Stand Off
- 4x M2,5 x 40 mm M / F Stand Off
- 1x M2,5 x 20 mm F / F Stand Off
- 10x M2.5 vis noire
REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

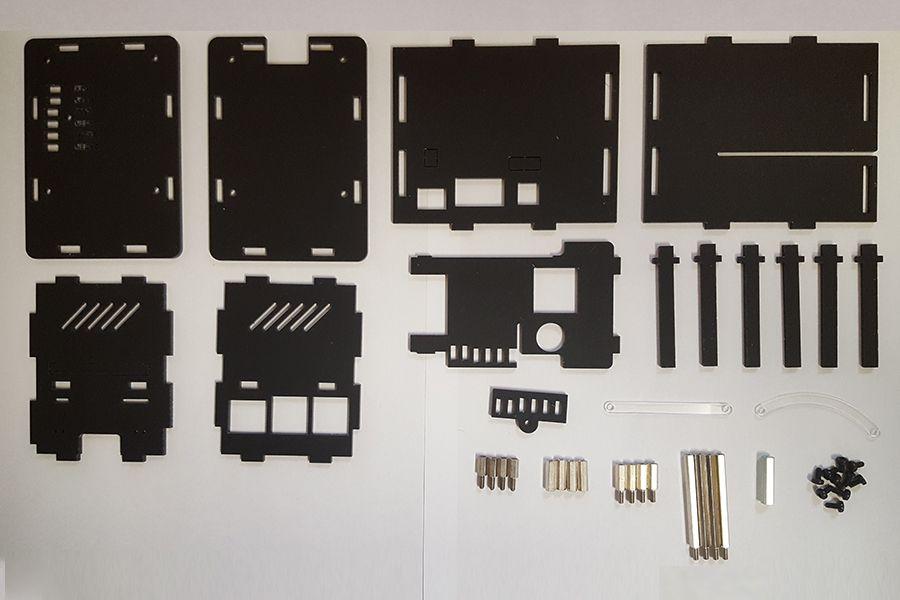

Voici les pièces du kit de valise:
Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

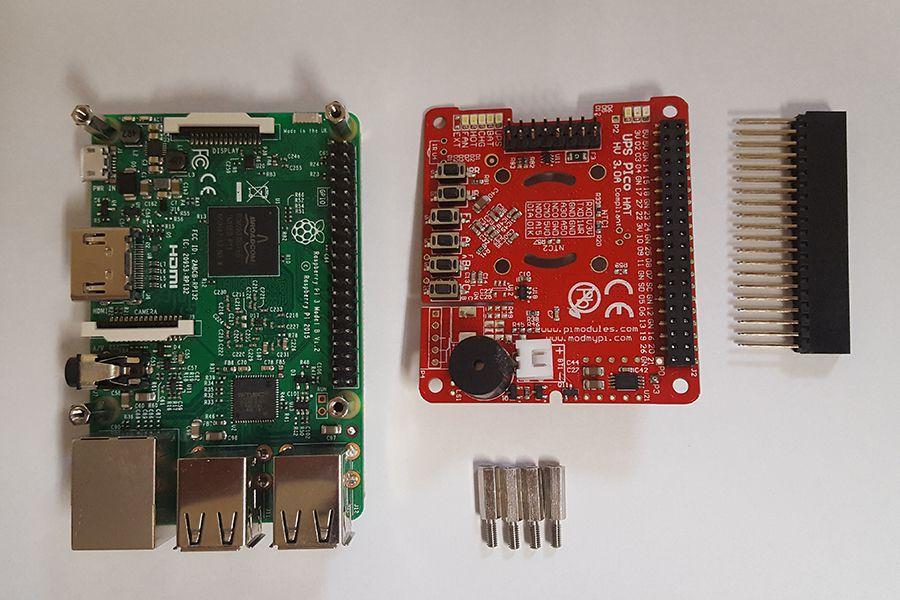

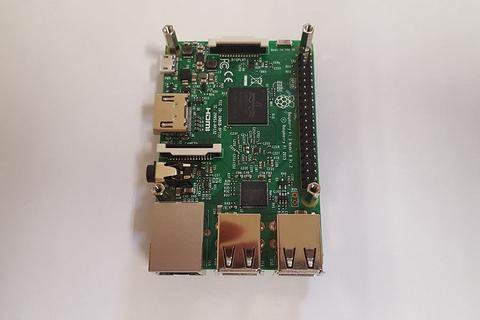

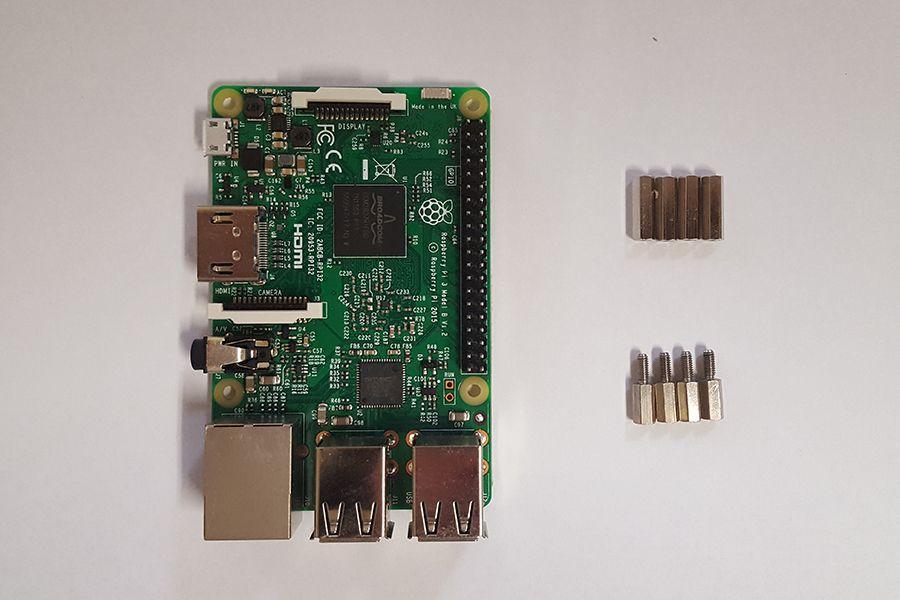

Fixez les supports de 13 mm F / F au sommet des trous de montage du Pi en insérant les supports de 8 mm M / F hors du bas du Pi.

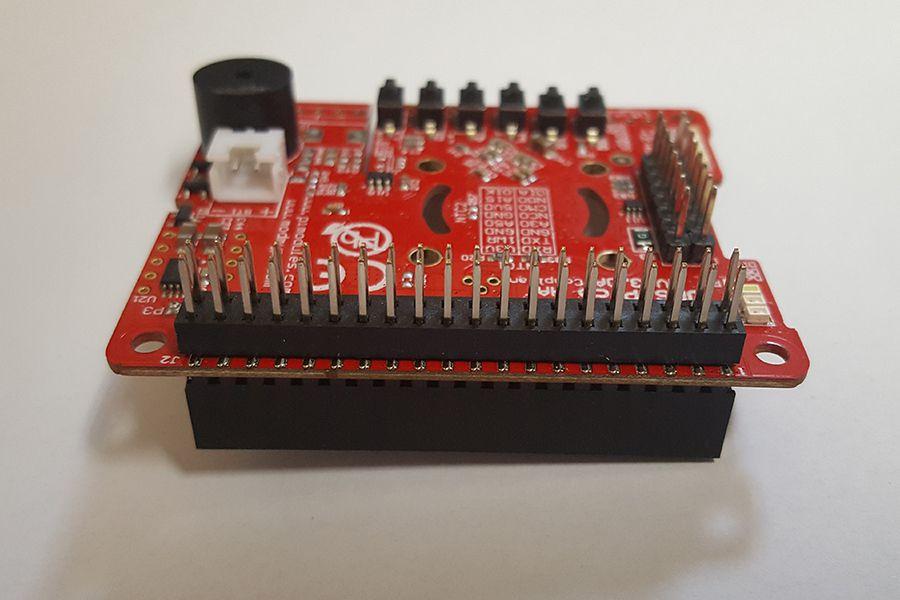

Nous devons maintenant attacher le PIco. Commencez par insérer l’en-tête à 40 broches du bas du PIco de sorte que les broches soient orientées vers le haut.

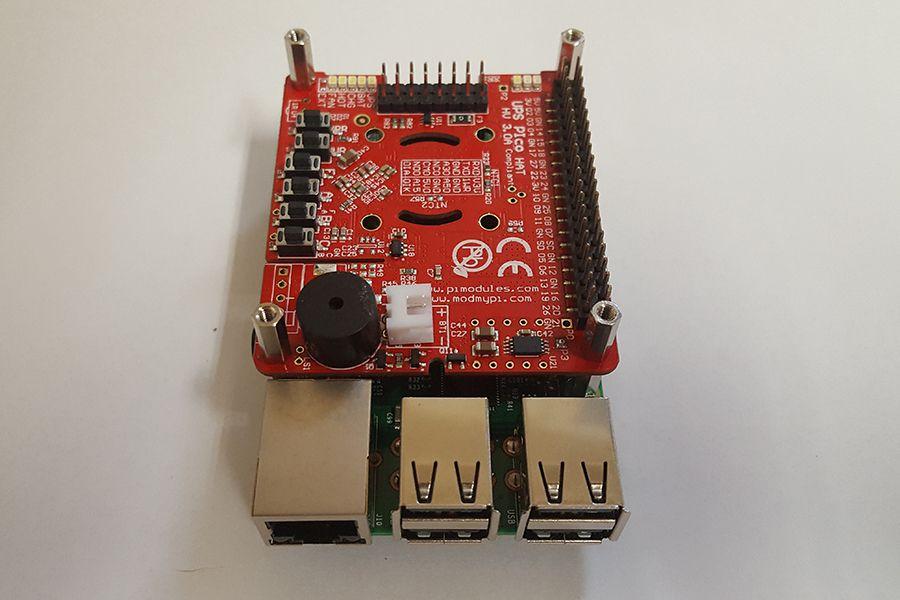

Fixez ensuite le PIco à l’en-tête GPIO du Pi et fixez-le à l’aide des entretoises M / F de 12 mm.

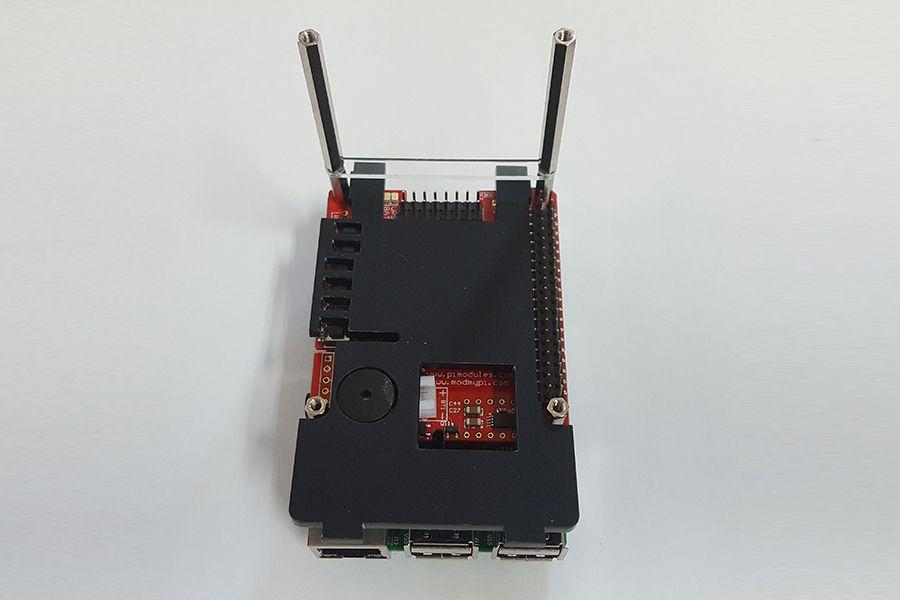

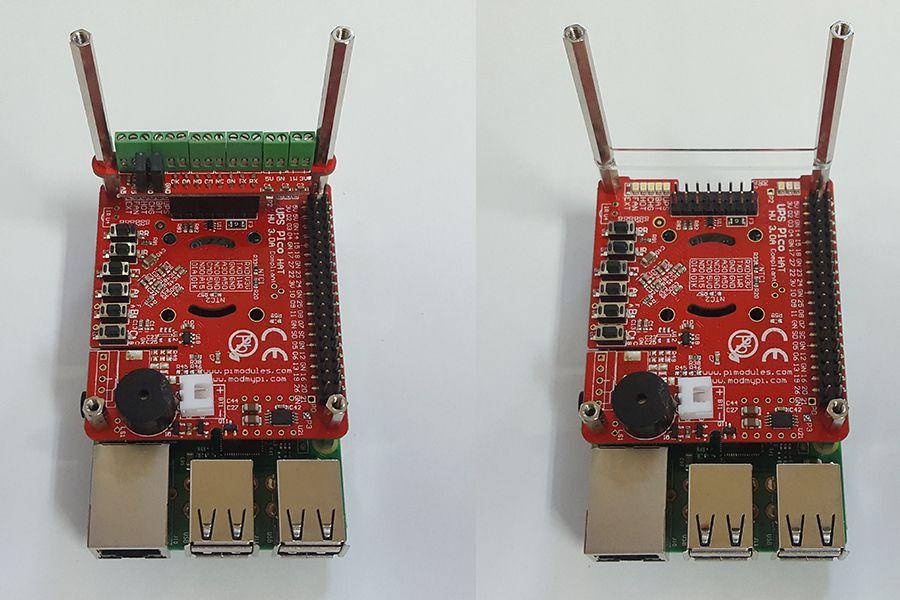

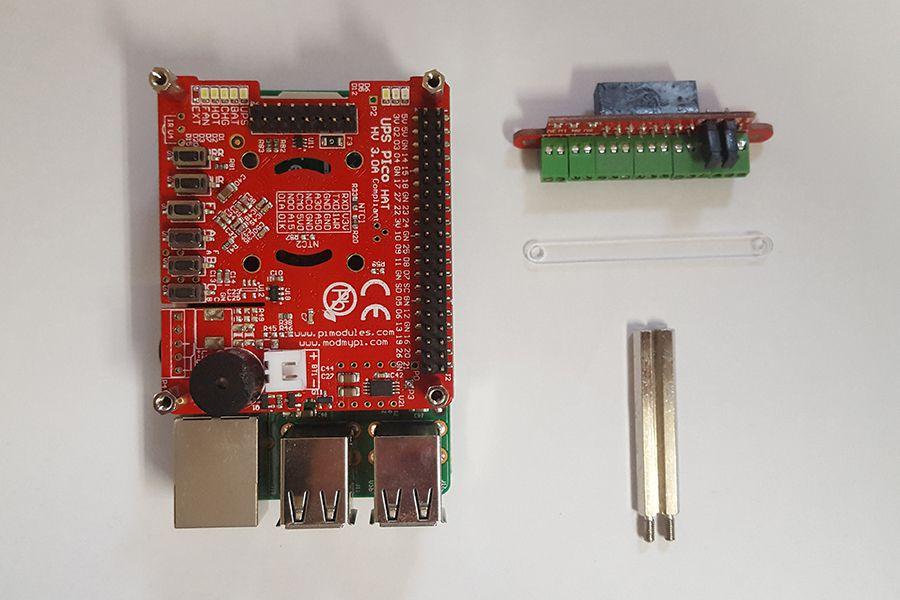

Si vous utilisez le PCB du bornier, fixez-le à l’en-tête du bornier du PIco et fixez-le à l’aide de deux des entretoises 40 mm M / F. Si vous n’utilisez pas le PCB, fixez la pièce acrylique transparente droite.

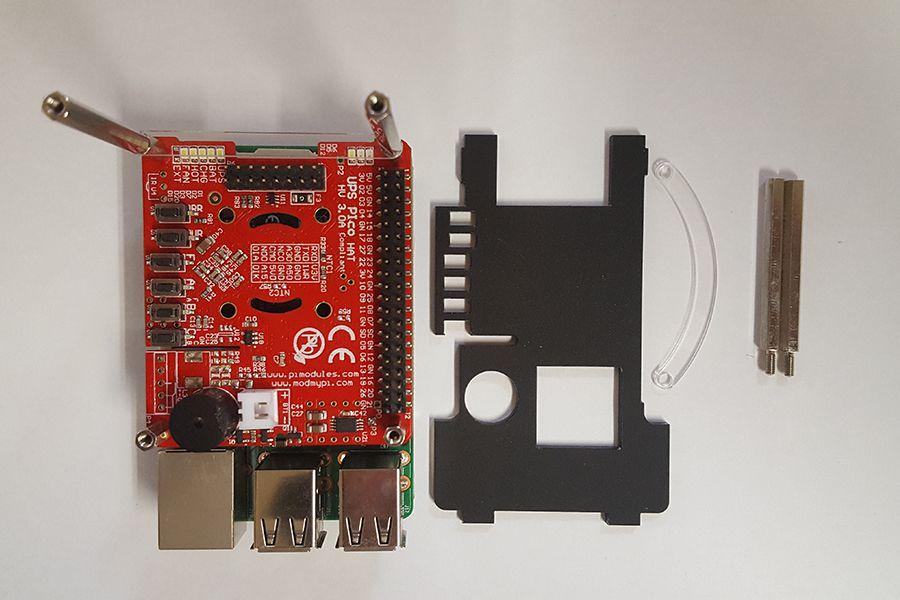

Maintenant, nous devons ajouter la plaque de batterie. Alignez simplement l’enceinte découpée avec l’enceinte du PIco et les 6 découpes de bouton avec les boutons. Il reste juste là pour l’instant, les plaques latérales le fixent plus tard.

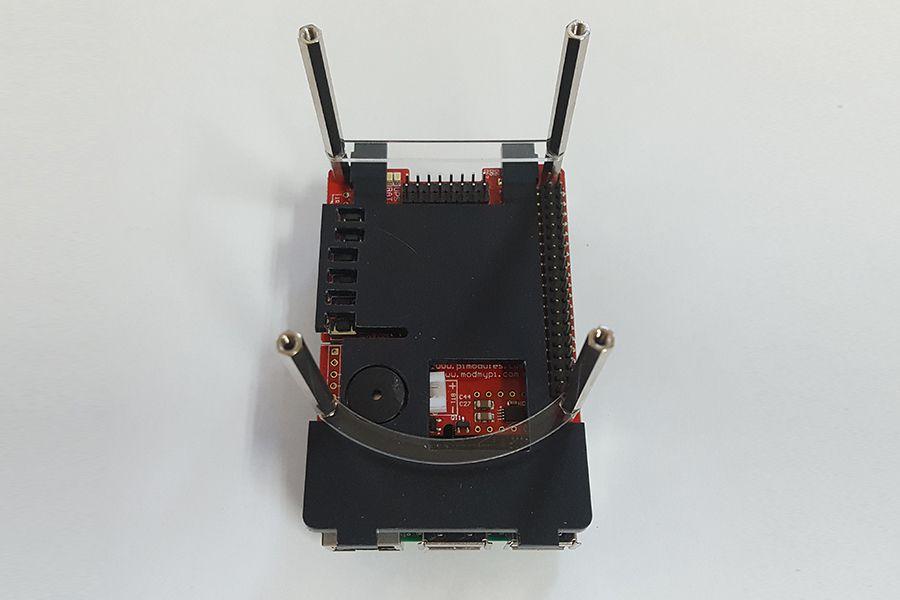

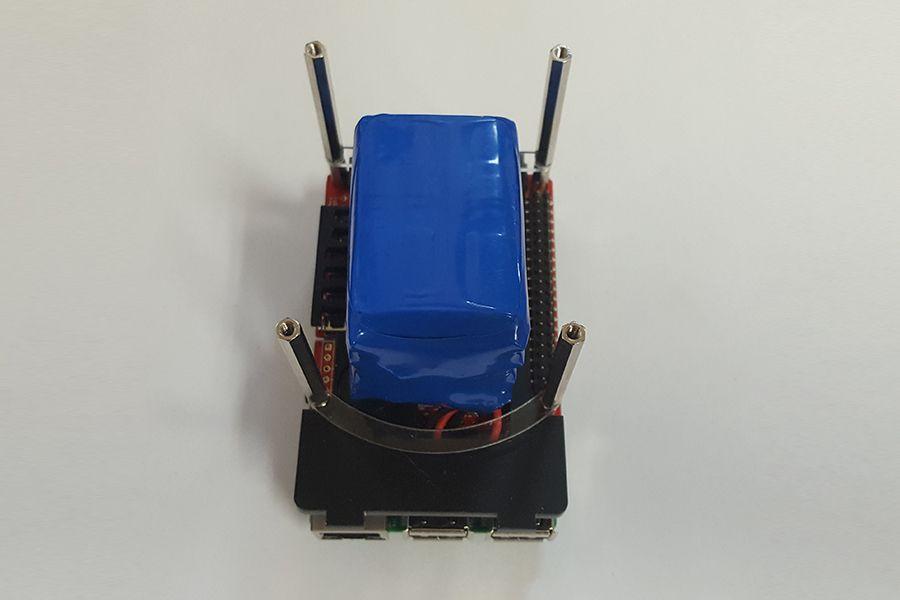

Ensuite, ajoutez la pièce en acrylique transparent incurvé et fixez-la à l’aide des deux autres entretoises de 40 mm M / F. Assurez-vous que l’acrylique transparent se courbe vers les ports USB du Pi.

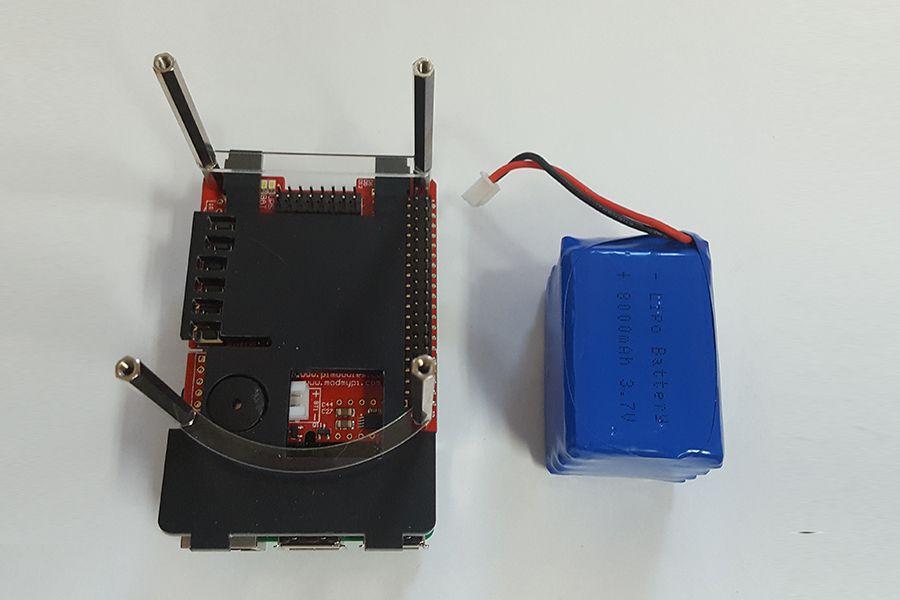

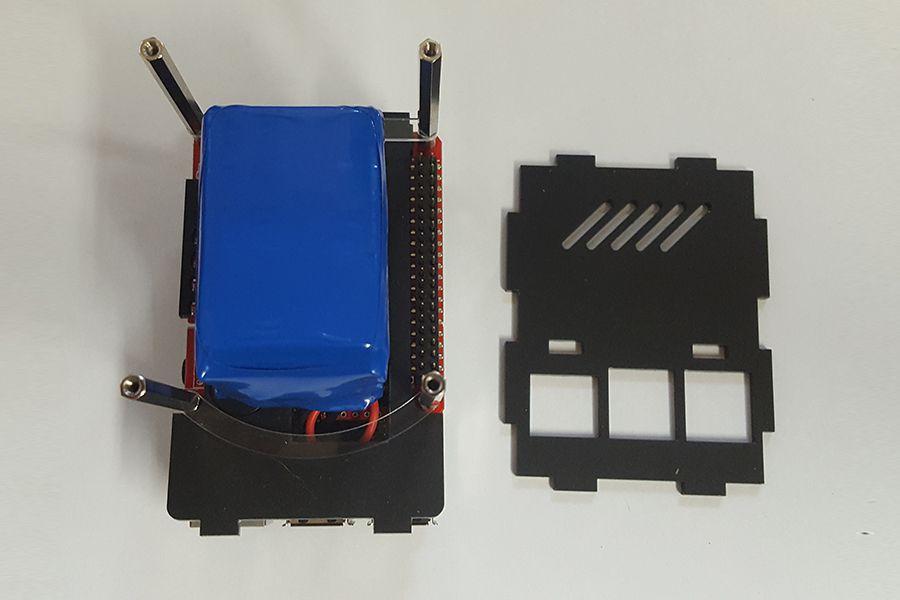

Ensuite, branchez votre batterie et fixez-la à la plaque de batterie à l’aide du ruban adhésif sur la batterie.

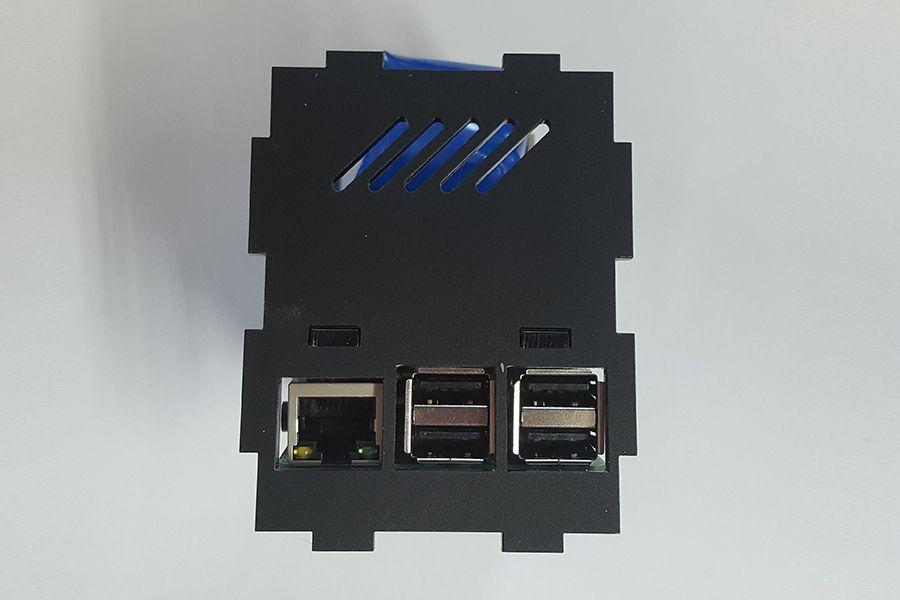

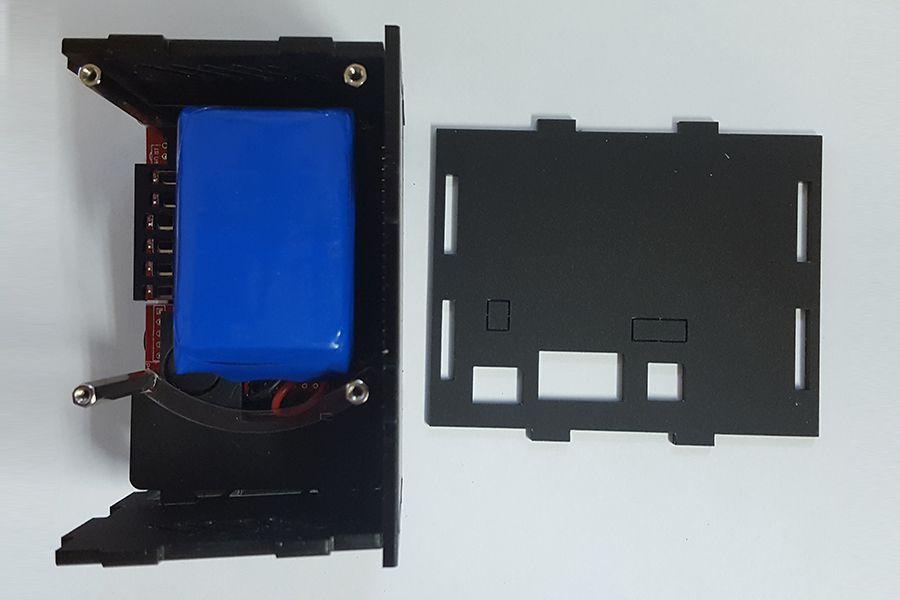

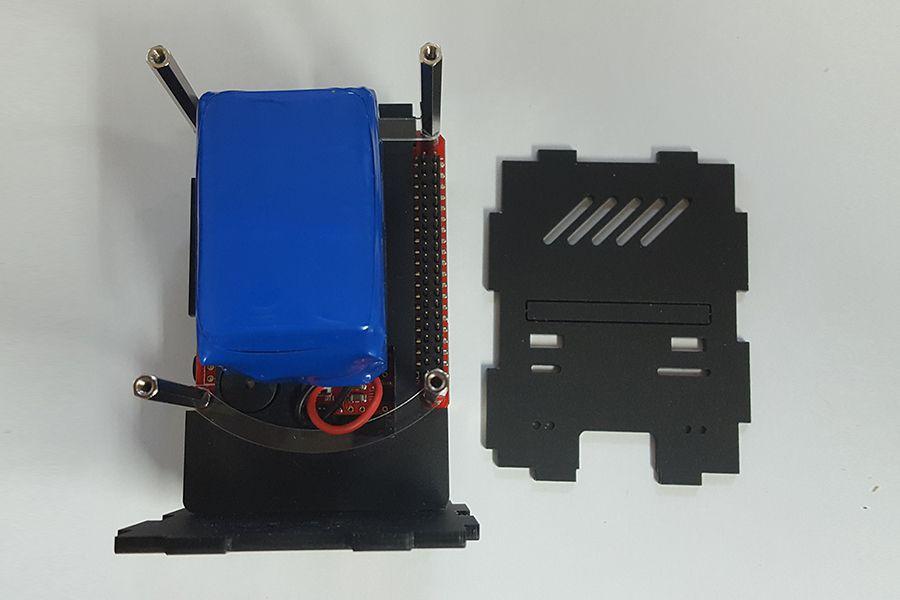

Nous allons maintenant commencer à ajouter les plaques latérales. Cela peut être un peu fastidieux et nécessite un peu de patience. Commencez avec la plaque du port Ethernet / USB.

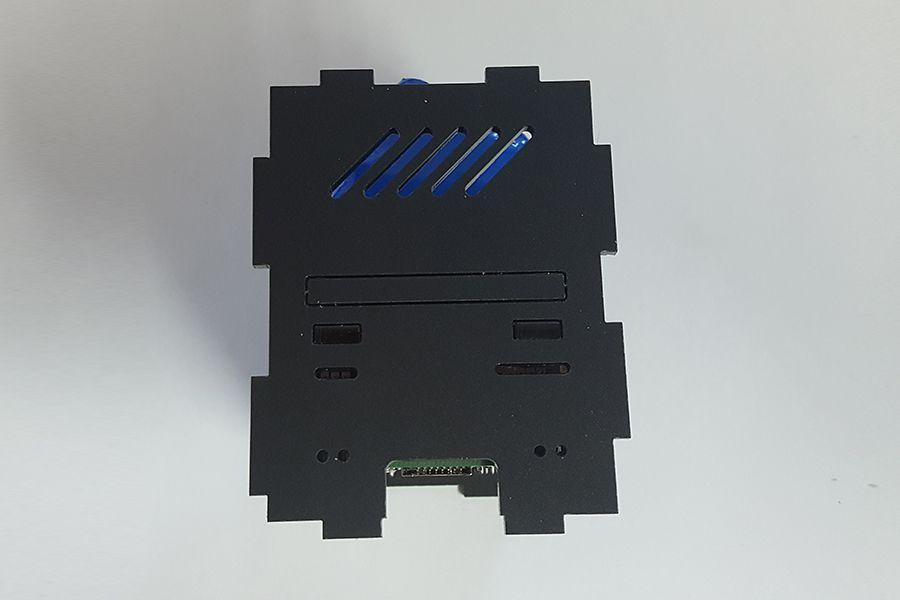

Ensuite, la plaque de fente pour carte SD.

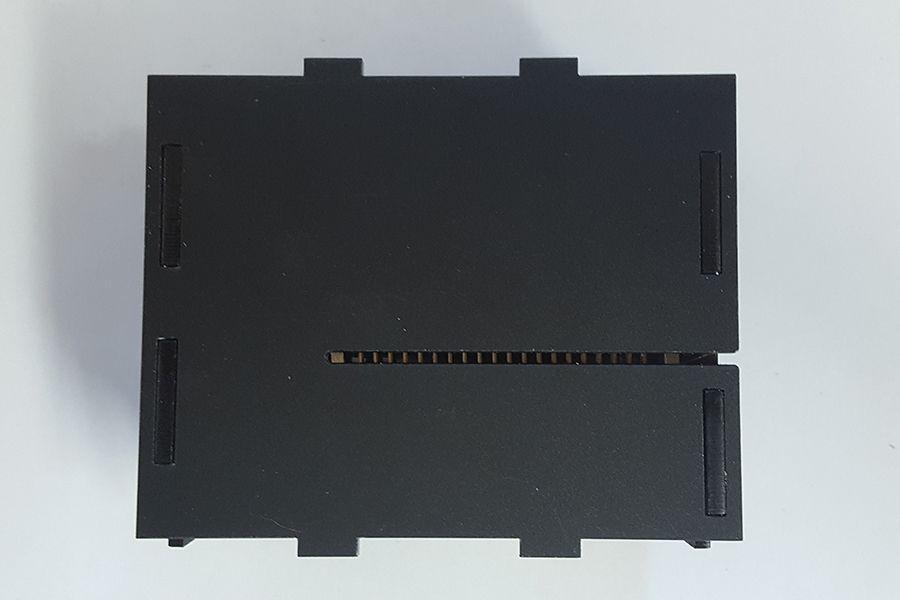

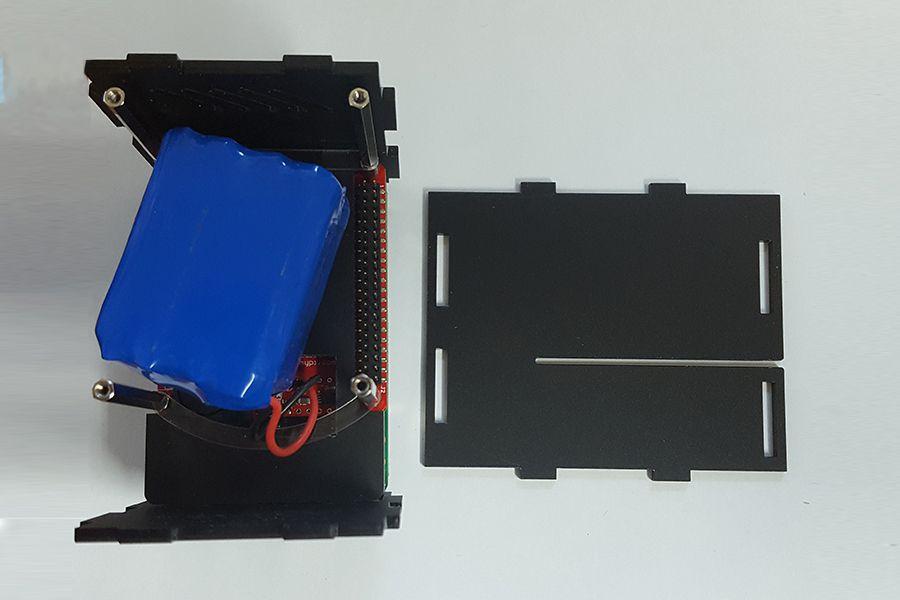

Ajoutez ensuite la plaque latérale GPIO.

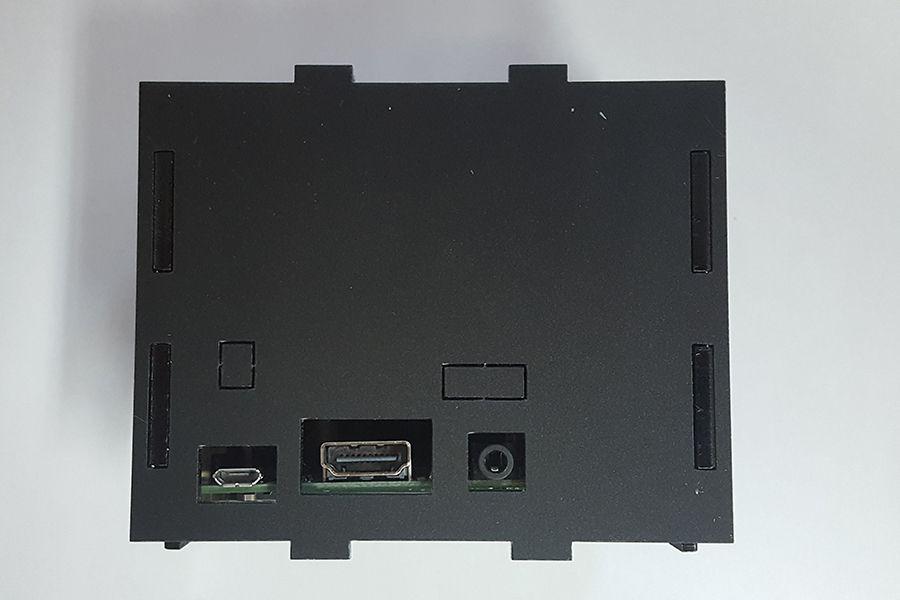

Et enfin la plaque latérale USB Power / HDMI.
À ce stade, vous voudrez peut-être mettre une bande élastique autour du boîtier pour le maintenir en place.

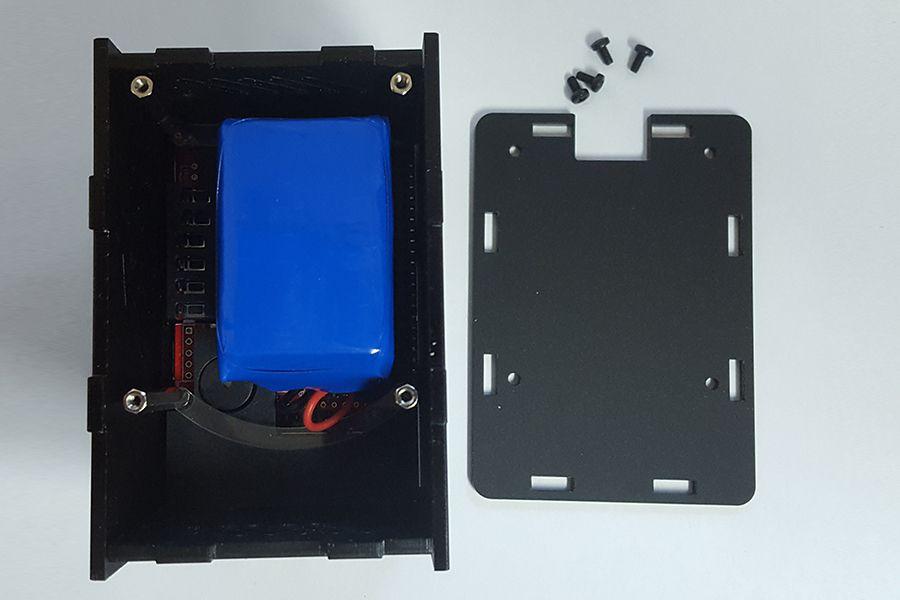

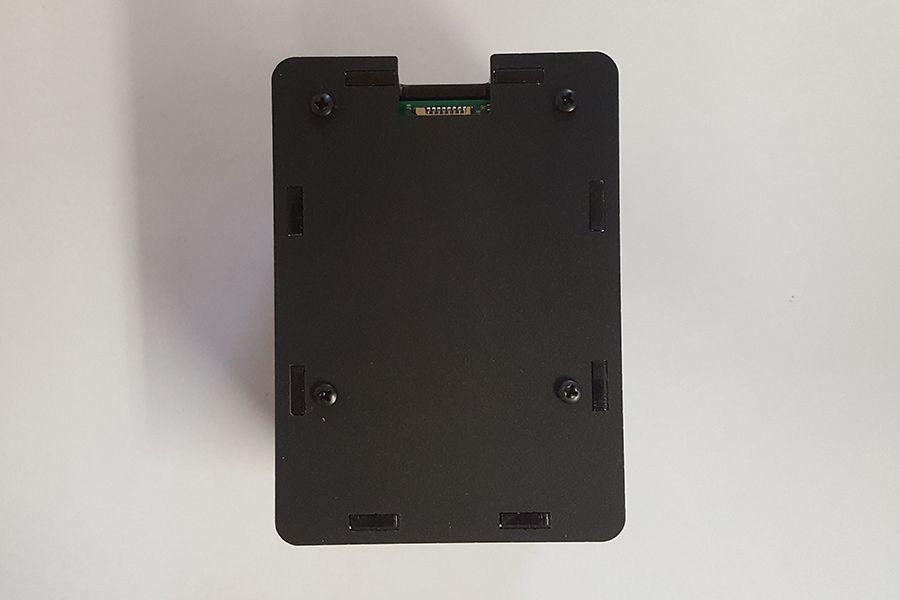

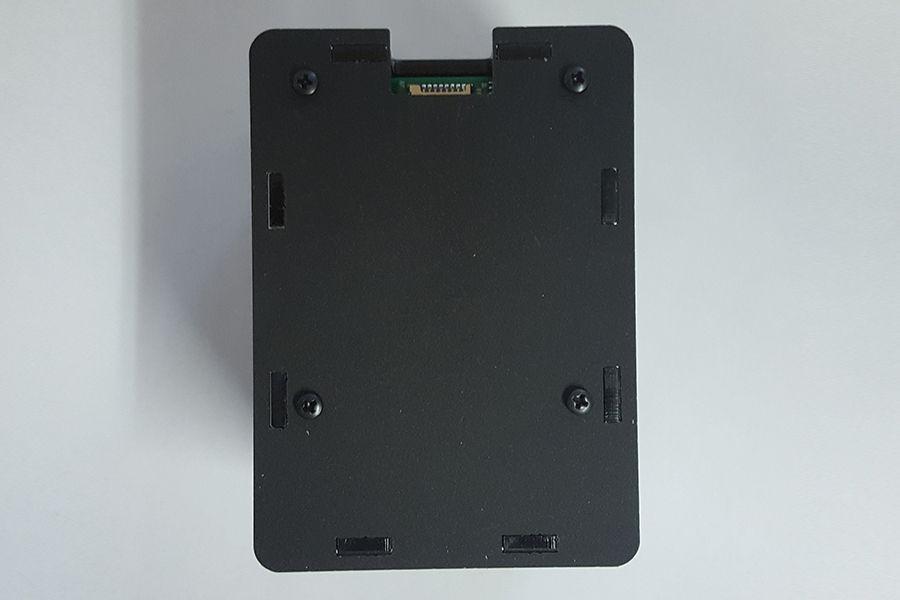

Avec la plaque inférieure correctement alignée à plat sur la table. Soulevez le boîtier et placez-le sur la plaque inférieure. Ramassez soigneusement le tout, retournez-le et fixez la plaque inférieure avec quatre vis noires.

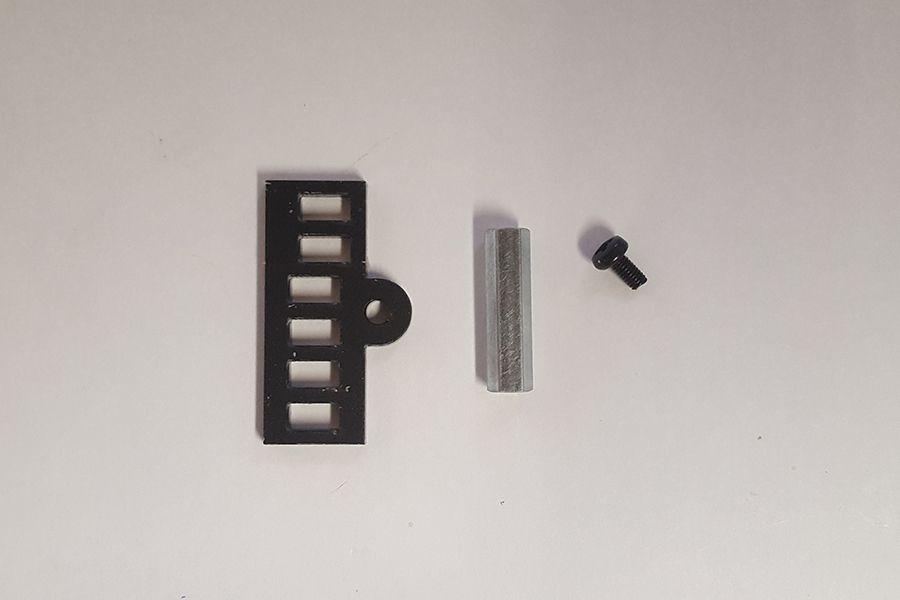

Fixez le support de 20 mm F / F au porte-bouton. Assurez-vous de vérifier l’orientation avec les images.

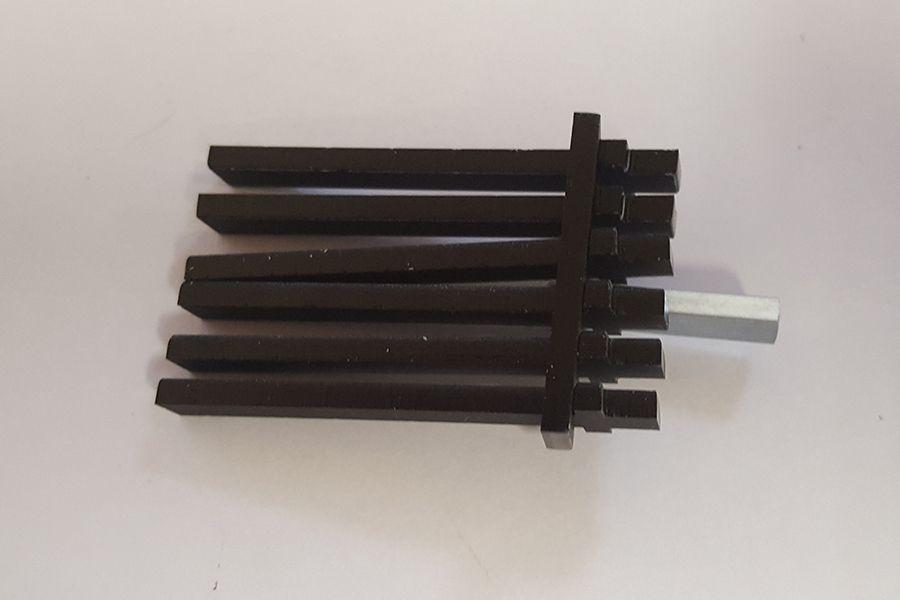

Insérez chacun des boutons dans le porte-bouton, en vous assurant que les petits bras des boutons sont du même côté que le support.

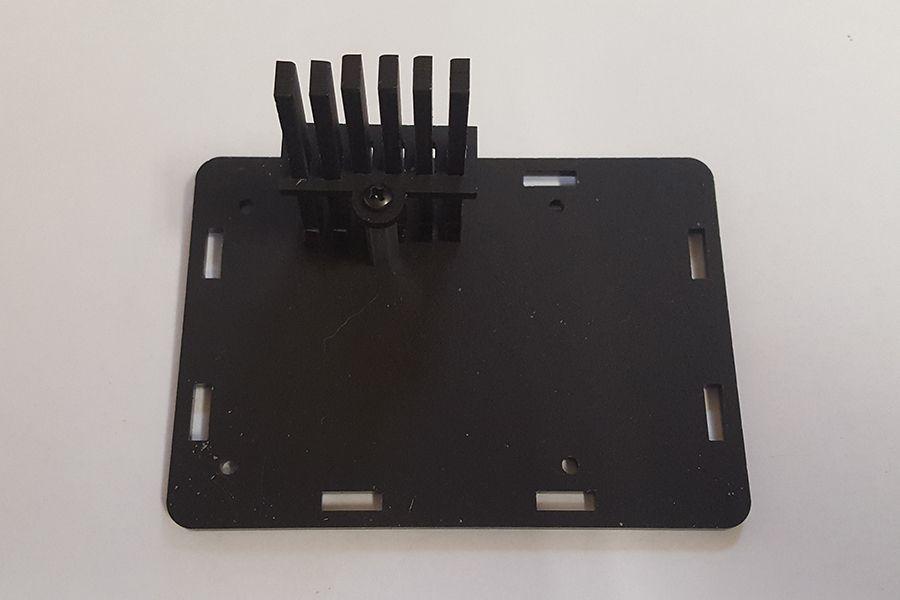

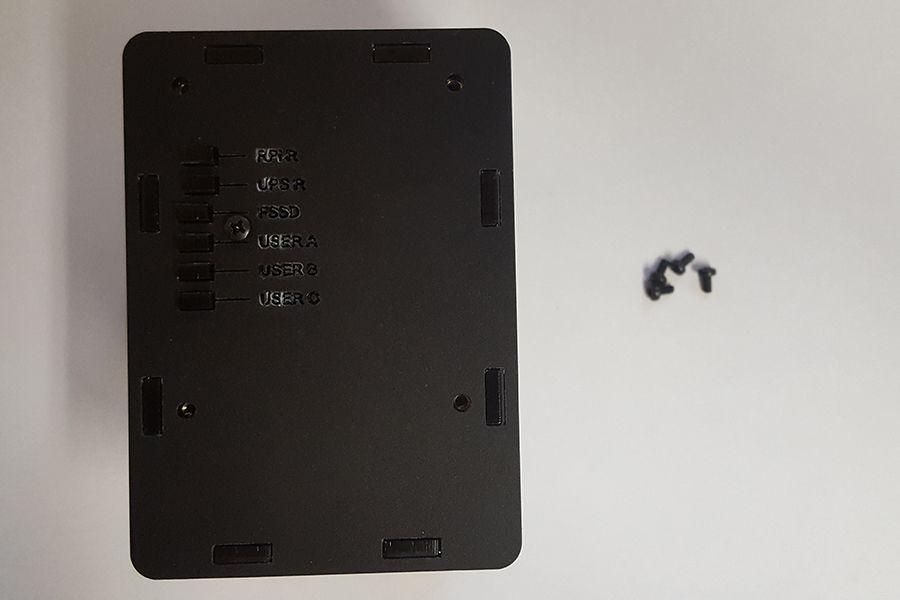

Fixez ensuite délicatement le support sur la plaque supérieure. Assurez-vous que les boutons sont alignés correctement avec les trous de la plaque supérieure.

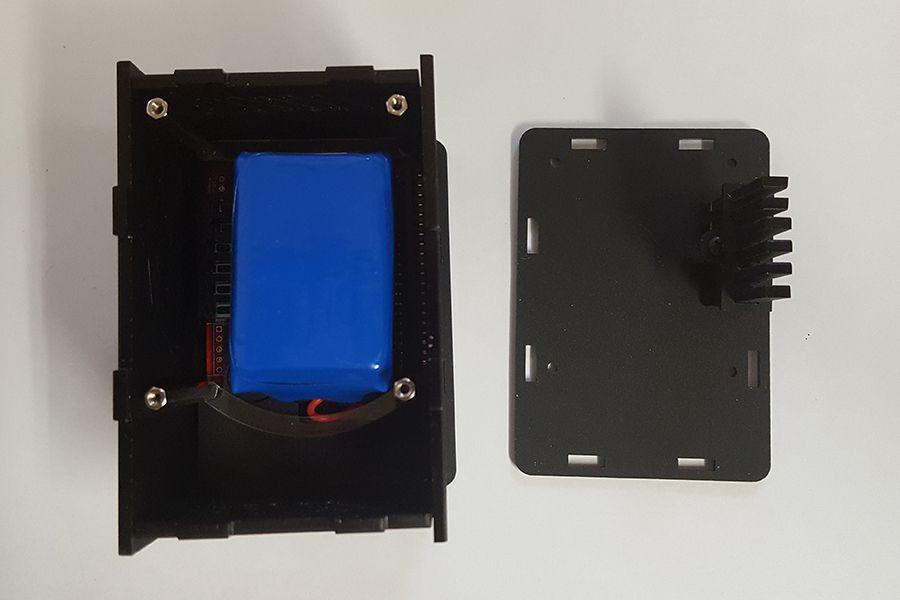

Nous devons maintenant fixer la plaque supérieure au reste du boîtier. Cette étape est un peu délicate, mais avec quelques tremblements, cela ira de pair.
Avec le haut de la plaque supérieure face à la table (pieds bouton vers le haut), saisissez l’ensemble du boîtier et retournez-le sur le dessus de la plaque supérieure.
Commencez par aligner les deux pépins sur le côté des boutons.
Agitez soigneusement l’étui pour obtenir tous les pépins sur les côtés pour s’adapter.

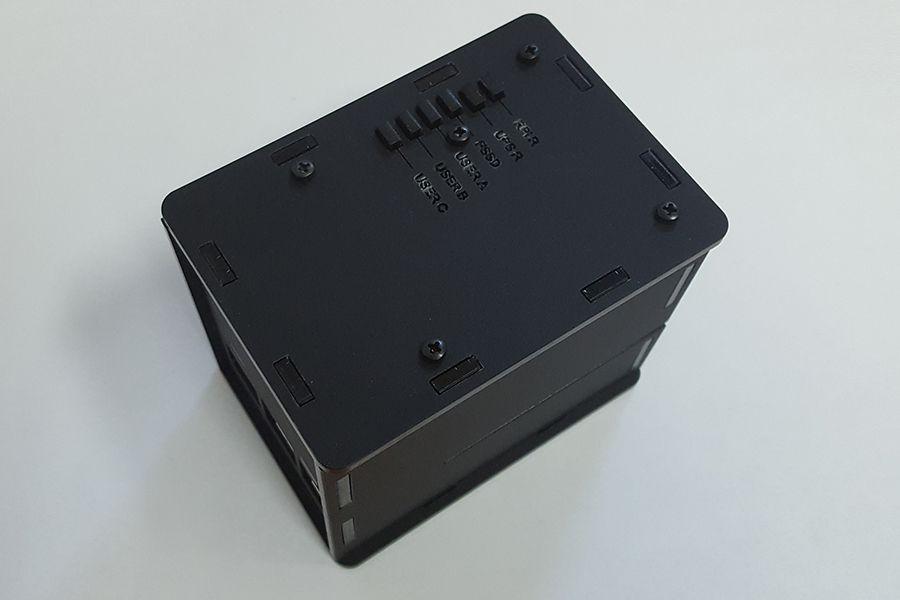

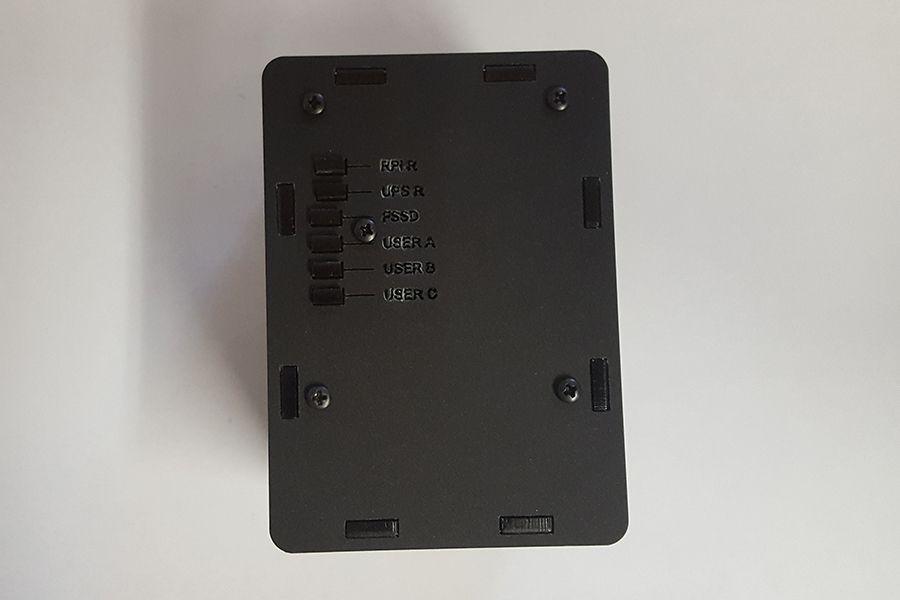

Maintenant, retournez le tout et fixez la plaque supérieure à l’aide des quatre vis noires restantes.
