Boîtier MagPi Raspberry Pi Zero imprimé en 3D

Une fois que la poussière était retombée et que j’avais un Pi Zero pour jouer avec, j’ai décidé d’imprimer quelques boîtiers en 3D. Le plus réussi jusqu’à présent a été la conception mentionnée dans Le numéro 40 de MagPi. C’est celui qui a marqué l’histoire en collant un ordinateur gratuit sur la couverture.

Mon imprimante est une RepRapPro Delta des pêcheurs. Bien qu’il s’agisse du modèle bêta, il fonctionne très bien, mais récemment, il a été occupé à imprimer des figurines Lego géantes. Cette semaine était le moment d’essayer quelques projets axés sur Raspberry Pi.

J’ai essayé quelques autres modèles mais ils ne semblaient pas très bien fonctionner. Le seul boîtier qui semblait être conçu à côté d’un vrai Pi Zero était le boîtier MagPi Keyring. J’ai donc chargé ma fidèle bobine de PLA bleu eSun et j’ai commencé l’impression…

J’ai tendance à imprimer les éléments un à la fois, mais j’ai décidé de faire preuve de prudence et d’imprimer les deux parties simultanément. J’ai oublié d’ajouter du matériel de support sous le « pont » de la fente pour carte SD, mais heureusement, il s’est très bien imprimé sans. La colonne centrale entre les deux connecteurs microUSB n’est pas géniale mais dans l’ensemble, j’étais satisfait des résultats.

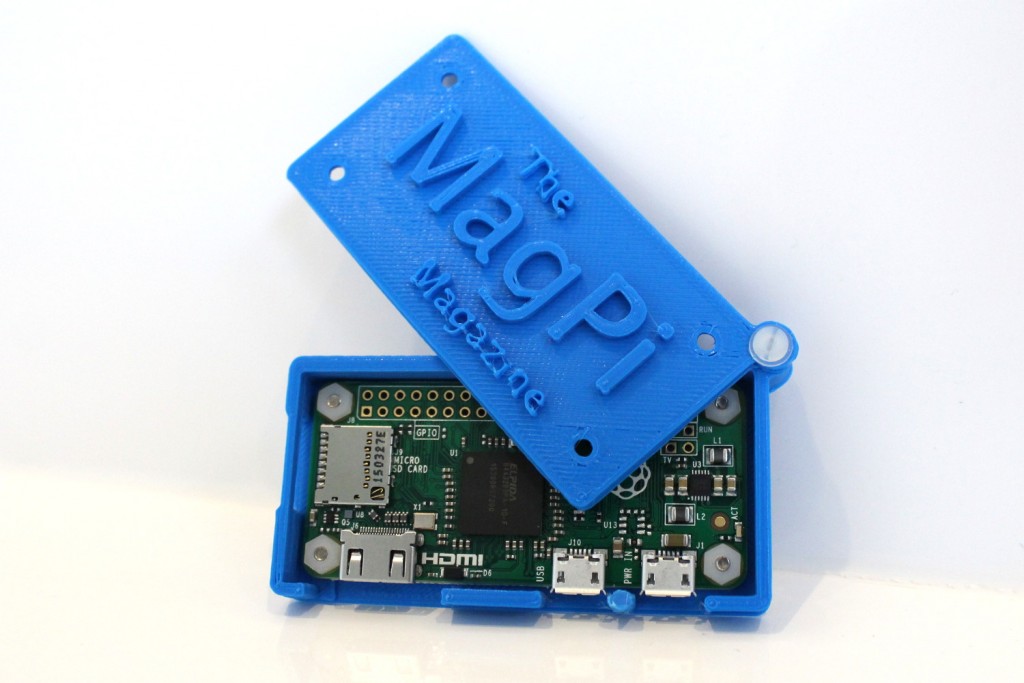

Le boîtier est vraiment conçu pour avoir quatre boulons insérés à travers le couvercle, le Pi Zero et la base, mais je voulais voir mon bébé Pi. J’ai ajouté un boulon en nylon de 2,5 mm à travers la boucle du porte-clés pour pouvoir ouvrir le couvercle. Les boulons en nylon sont parfaits car vous pouvez facilement les couper à la bonne taille. Le Pi Zero est maintenu en place avec des vis métalliques de 2,5 mm avec des écrous en nylon.

Le Pi Zero s’adapte parfaitement. J’ai placé des rondelles en nylon entre la carte et le boîtier car le connecteur HDMI soulève légèrement le côté gauche.

Voici quelques photos supplémentaires :

Je n’ai pas eu le temps d’enlever une partie du « duvet » autour du lettrage. Les étranges marques blanches sur le dessous correspondent à l’endroit où le plastique était en contact avec le lit de l’imprimante. C’est en fait une impression de l’objet précédent que j’ai imprimé. Les propriétaires d’imprimantes Fisher peuvent le reconnaître comme un chariot de rechange !

Les fichiers sources sont disponibles sur https://github.com/topshed/MagPiCase. Ils incluent les fichiers STL pour les sections supérieure et inférieure ainsi que les fichiers Sketchup originaux.
