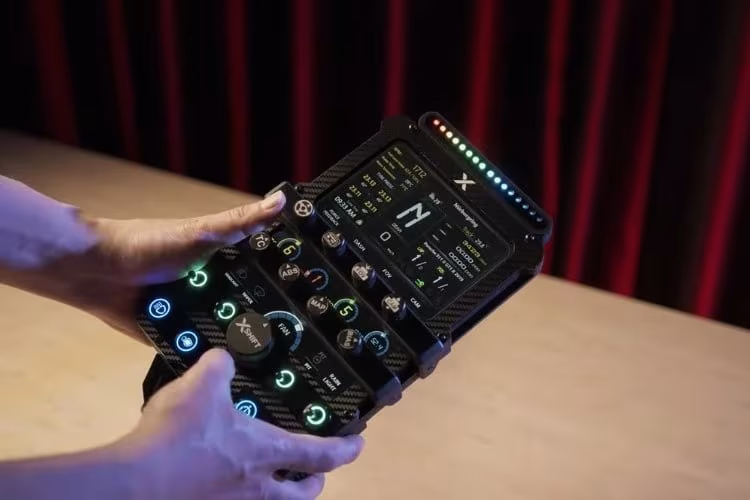

Creator Xshift a conçu un tableau de bord de simulation de course entièrement personnalisé et modulaire, inspiré de l’extensibilité de style LEGO. L’idée est de créer une boîte à boutons dans laquelle des composants tels que des commutateurs, des encodeurs et des écrans peuvent être facilement ajoutés ou réorganisés à l’aide de supports magnétiques.
L’enceinte était imprimé en 3D et post-traité pour obtenir une finition nette, tandis que le panneau avant a été découpé au laser dans de l’acrylique et enveloppé de vinyle en fibre de carbone pour une esthétique de course. Au cœur de l’électronique se trouve un ESP32-S3sélectionné pour son nombre élevé de GPIO. Pour gérer efficacement plusieurs boutons LED, la conception utilise une approche de câblage matriciel, réduisant l’utilisation des broches tout en conservant la réactivité. Des optocoupleurs et des diodes sont incorporés pour isoler en toute sécurité les signaux des boutons 12 V de la logique 3,3 V du microcontrôleur, et le circuit final est implémenté sur un PCB conçu sur mesure.
Côté logiciel, le système est programmé pour interpréter les entrées de manière intelligente, notamment en convertissant les interrupteurs à bascule en signaux momentanés adaptés aux commandes de course. L’affichage du tableau de bord est intégré à un logiciel de télémétrie, permettant d’afficher des données en temps réel telles que la vitesse, le régime et la position du rapport pendant le jeu. Avec tous les fichiers de conception partagés ouvertement, le projet se distingue comme une solution hautement raffinée et conviviale pour créer des systèmes de contrôle de simulation de course personnalisables.
