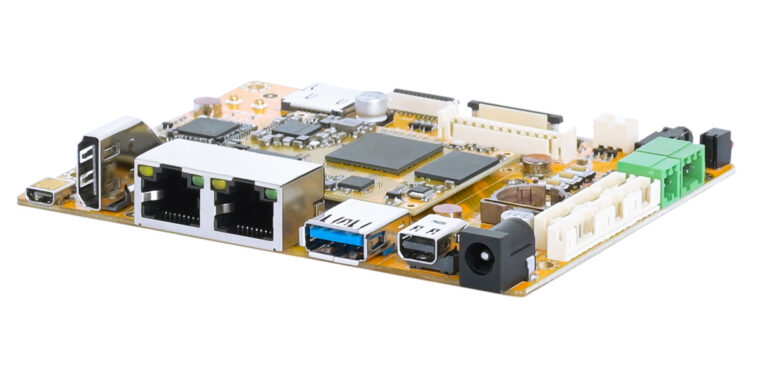

BoardCon SBC3576 – Un Rockchip RK3576 SBC, riche en fonctionnalités

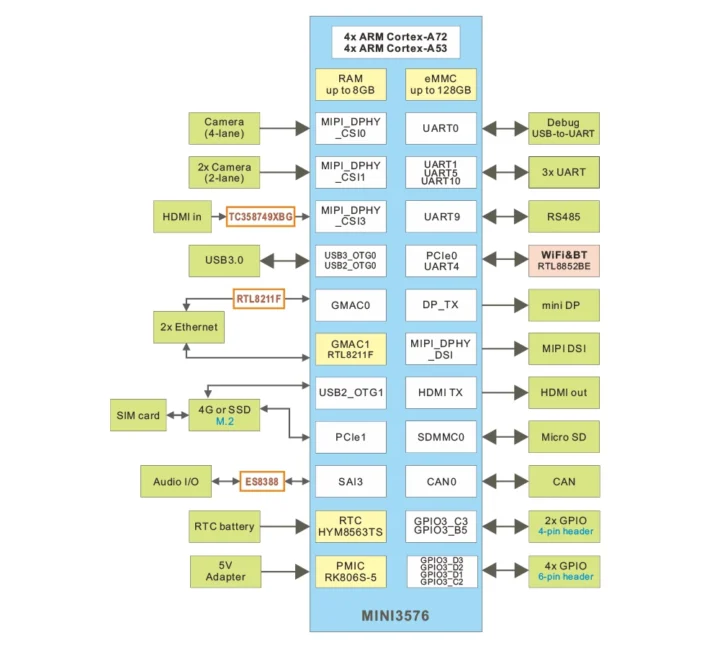

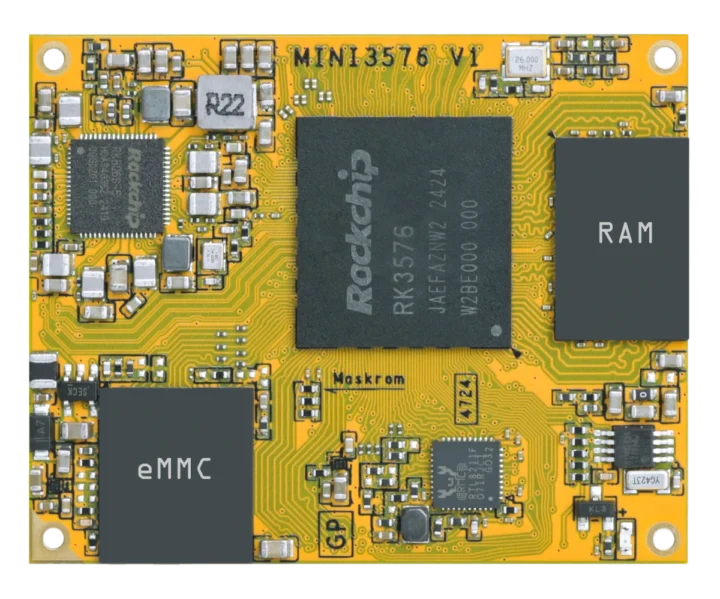

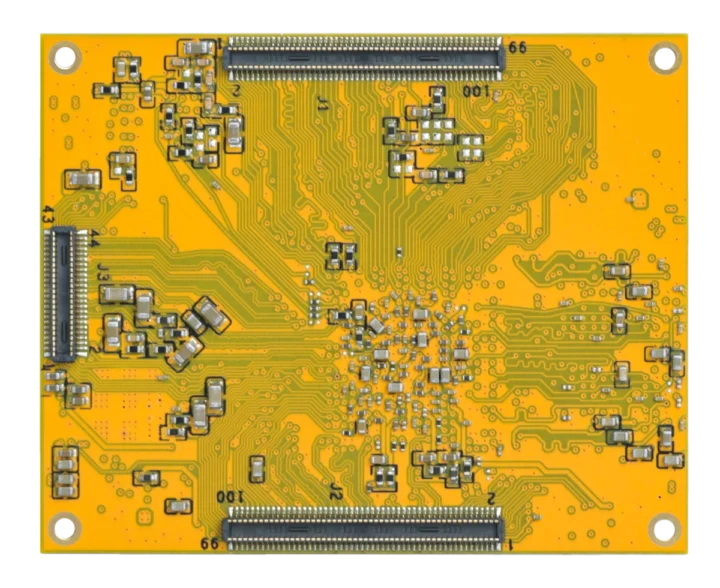

BoardCon SBC3576 est un ordinateur à carte unique riche en fonctionnalités (SBC) basé sur le système System-on-module MINI3576 alimenté par un SoC AI RockChip RK3576 et équipé de deux connecteurs de carton à 44 broches pour l’interfaçage avec l’interfaçage avec l’interfaçage avec la carte des opérateurs.

La carte porteuse est équipée avec jusqu’à 8 Go de RAM, 128 Go EMMC Flash, deux ports Ethernet Gigabit, un module WiFi 6 et Bluetooth 5.3, des sorties vidéo HDMI 2.1 et Mini DP à 4K, un mini port HDMI, un type USB 3.0- Un port, RS485 et un terminal de bus CAN, et plus encore. Le SOC Rockchip RK3576 est livré avec les mêmes 6 Tops NPU trouvés dans le SOC Rockchip RK3588 / RK3588S et peut être utilisé comme alternative à moindre coût avec moins de performances.

Boardcon SBC3576 Spécifications:

• Soc – Rockchip RK3576
  • Processeur
    • 4x cœurs Cortex-A72 à 2,2 GHz, quatre cœurs Cortex-A53 à 1,8 GHz
    • ARM CORTEX-M0 MCU à 400 MHz
  • GPU – ARM MALI-G52 MC3 GPU a chronométré à 1 GHz avec le support pour OpenGL ES 1.1, 2.0 et 3.2, opencl jusqu’à 2.0 et accélération 2D intégrée Vulkan 1.1
  • Accélérateur NPU – 6 Tops (INT8) AI avec prise en charge des opérations mixtes INT4 / INT8 / INT16 / BF16 / TF32.
  • VPU
    • Décodeur vidéo: H.264, H.265, VP9, ​​AV1 et AVS2 jusqu’à 8k à 30 ips ou 4k à 120fps.
    • Encodeur vidéo: H.264 et H.265 jusqu’à 4k à 60fps, (m) Encodeur / décodeur JPEG jusqu’à 4k à 60fps.
• Mémoire système – SDRAM de 4 Go 32 bits (jusqu’à 8 Go)
• Stockage
  • 32 Go EMMC Flash (jusqu’à 128 Go)
  • NVME SSD via M.2 2242 Socket (multiplexé avec le module 4G LTE / 5G)
  • Emplacement pour carte microSD
• Sortie vidéo
  • Port HDMI 2.1 jusqu’à 4kp120
  • Mini DisplayPort 1.4 jusqu’à 4kp120
  • Connecteur MIPI DSI à 4 voies jusqu’à 2kp60
• Entrée vidéo
  • Entrée HDMI via le pont d’entrée MIPI à HDMI
  • 1x MIPI CSI à 4 voies ou 2x MIPI CSI
• Audio
  • Prise audio 3,5 mm (sortie stéréo et microphone)
  • Connecteur d’enceintes à 4 broches
• Réseautage
  • 2x ports Gigabit Ethernet RJ45 via le contrôleur Realtek RTL8211F-CG (l’un des modules et l’autre sur la carte des opérateurs)
  • WiFi 6 et Bluetooth 5.2 via le module RTL8852BE
  • 4G LTE ou 5G en option via M.2 (multiplexé avec SSD) et Nano SIM Card Slot
• Port USB – 1x USB 3.0
• En série
  • Connecteur UART 3x 4 broches
  • Bloc de borne RS485
  • Bloc de bus
  • Connecteur de débogage à 3 broches
• Extension – Connecteur GPIO
• Mission
  • RESTER, RÉCLAPTION ET BOTTONS DE POWER
  • RTC avec connecteur de batterie
• Pouvoir
  • Tension d’alimentation – 5V / 3A via la prise de baril de puissance
  • Consommation d’énergie – Typ.: 1.2W (12V / 100mA); Max: 6W (12v / 500mA); Min: 0,096W (12v / 8mA)
• Dimensions – Plient: 110 x 85 mm; Mini3576 SOM: 50 x 40 mm
• Poids – TBD

BoardCon fournit Debian 12 et Buildroot BSPS avec Linux 6.1.99, un U-Boot 2017.09 plutôt ancien (est-ce exact?), Et les pilotes pour le module et SBC. Les accessoires en option incluent le module Quectel EM05 4G LTE M.2, un module de caméra Sony IMX415-AAQR-C 8MP, un module 13MP OV13850 et un LCD MIPI de 10,1 pouces avec une résolution 1280 × 800 et un écran tactile capacitif de 10 points.

Notez que même si le RK3576 est livré avec les mêmes 6 Tops NPU que dans le RK3588, ce dernier est livré avec RAM 64 bits, et le premier avec RAM 32 bits, donc les charges de travail AI limitées par la bande passante (par exemple LLMS) verront des performances plus faibles. sur le RK3576. SBC3576 SBC de BoardCon rejoint d’autres conseils Rockchip RK3576, y compris le Myir Tech MyD-LR3576 Development Board, Firefly AIO-3576JD4, Banana Pi BPI-M5 Pro et même le SBC EM3576 de Banana Pi BPI-M5 et même BoardCon de BoardCon avec 12 entrées de caméra analogiques.

BoardCon n’a pas fourni de prix pour le nouveau SBC3576 ou le Mini3576 System-on-Module. Des informations supplémentaires peuvent être trouvées sur la page du produit et dans le communiqué de presse court.
