BoardCon LGA3576 – Un module système sur module Rockchip RK3576 LGA avec stockage UFS et mémoire LPDDR5

BoardCon vient d’introduire le module System-on-on-sur LGA3576 avec une conception LGA de 330 pads alimentée par RockChip RK3576 AI SOC et l’ordinateur à carte unique IDEA3576 (SBC) basé sur le module.

Les expéditeurs de système sur module 6TOPS compatibles AI avec jusqu’à 8 Go de LPDDR5, intègrent 32 Go à 512 Go de stockage UFS, tandis qu’un RK806S-5 PMIC prend soin de la gestion de l’alimentation, et toutes les I / OS telles que HDMI, PCIE, Ethernet et GPIO signaux sont exposées par LGA PADS.

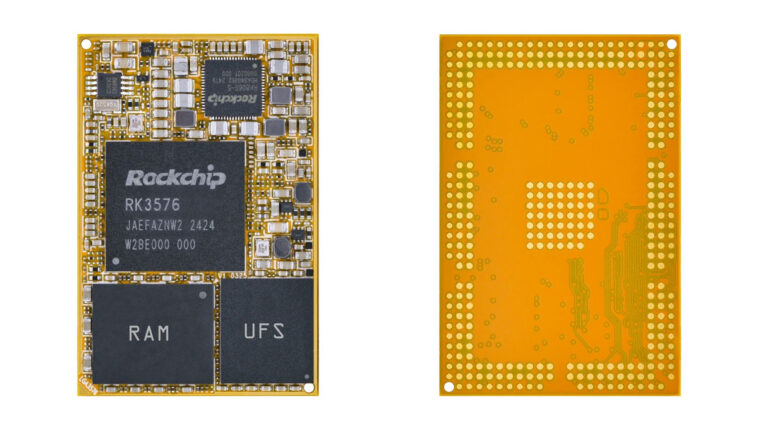

BoardCon LGA3576 – Un Rockchip RK3576 LGA System-on-Module

Caractéristiques:

• Soc – Rockchip RK3576
  • Processeur
    • CPU octa-core avec cœurs 4x cortex-a72 à 2,2 GHz, 4x cœurs de cortex-A53 à 1,8 GHz
    • CORTEX DE CORTEX-M0 MONIVE
  • GPU – GPU ARM MALI-G52 MC3 avec prise en charge de OpenGL ES 1.1, 2.0 et 3.2, opencl jusqu’à 2.0 et Vulkan 1.1
  • Accélérateur NPU – 6 Tops (INT8) AI avec prise en charge des opérations mixtes INT4 / INT8 / INT16 / BF16 / TF32.
  • VPU
    • Décodeur vidéo
      • H.265, VP9, ​​AV1 et AVS2 jusqu’à 8 kp30 ou 4kp120
      • H.264 / avc jusqu’à 4kp60
      • MPJEG Décodage jusqu’à 4kp60
    • Encodeur vidéo – H.264, H.265, (M) JPEG jusqu’à 4kp60
• Mémoire système – 4 Go ou 8 Go LPDDR5
• Stockage – 32 Go, 64 Go, 128 Go, 256 Go ou 512 Go UFS Storage
• Package LGA à 330 broches
  • Stockage – 2x SDMMC
  • Interfaces d’affichage – HDMI / DP, RGB / EBC, MIPI DSI,
  • Interfaces de la caméra – 3x 4-Lane MIPI CSI
  • Audio – Sai, S / PDIF RX
  • USB – USB 3.2 Type-C
  • Réseautage – 2X RGMII Ethernet (ou 1x GMAC, 1x SAI)
  • PCIe – 2x PCIe
  • Analogique – 7x saradc
  • I / OS à basse vitesse – 4x UART, GPIO, 5X I2C, PWM, etc…
• Tension d’alimentation – 3,4 V à 5,5 V
• Dimensions – 45 x 30 mm (conception de PCB à 10 couches); Package LGA330 avec taille de la balle: 0,4 mm et 0,35 mm; Pitch à balle: 1,25 mm
• Plage de températures – Fonctionnement: 0 à 70 ° C; Stockage: -40 à + 85 ° C

BoardCon prend en charge Debian ou Buildroot, et s’attend à ce que le système sur module LGA3576 soit utilisé pour la surveillance vidéo et l’analyse 4K / 8K, les appareils AIOT Edge (vente au détail intelligente, robotique), les kiosques et les PC industriels et les systèmes d’informatique et d’automatisation portables. Le logiciel et les prix n’ont pas été rendus publics, mais vous trouverez un manuel matériel et d’autres informations sur la page du produit.

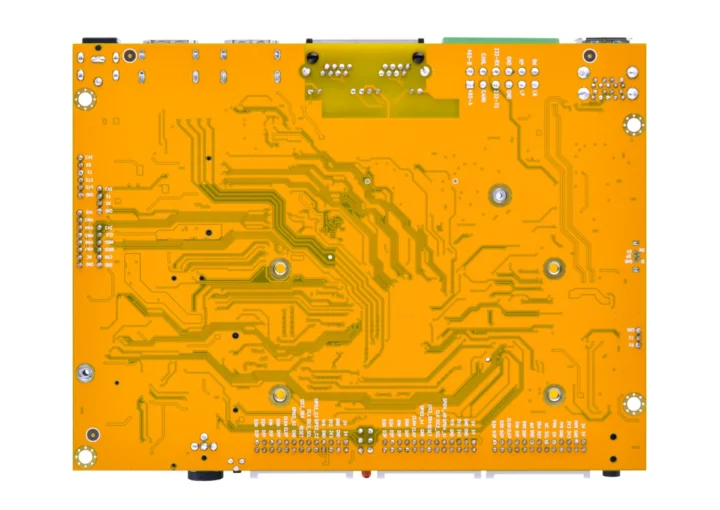

IDEA3576 SBC

BoardCon a également présenté l’idée3576 SBC pour aider les clients à évaluer le LGA3576 SOM et à démarrer rapidement avec le développement de logiciels.

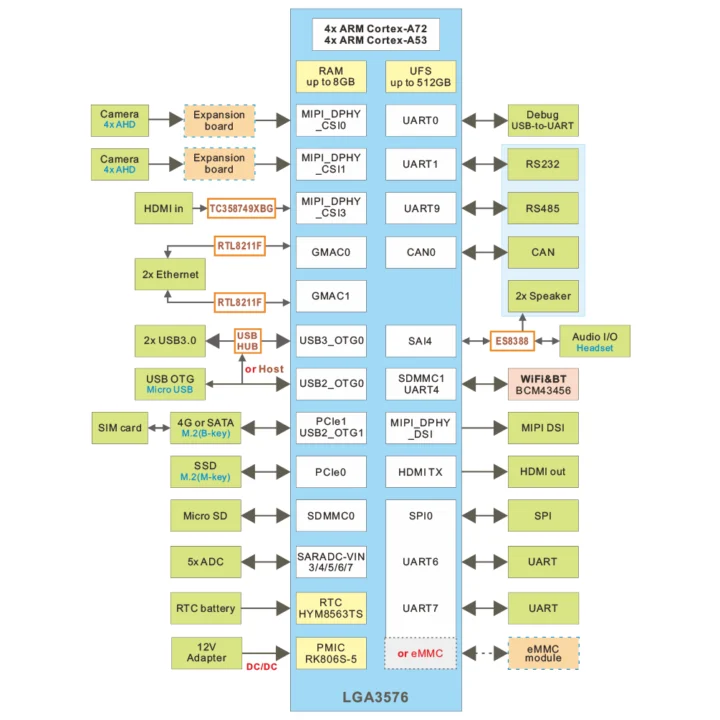

IDEA3576 Spécifications:

• SOM – LGA3576 Système sur module avec le stockage RK3576, LPDDR5 et UFS comme décrit ci-dessus.
• Stockage
  • EMMC en option sur la plinthe si le stockage UFS n’est pas utilisé sur le module.
  • Emplacement pour carte microSD
  • Socket M.2 (M-Key) pour NVME SSD
  • Socket M.2 (B-Key) pour SATA (facultatif, multiplexé avec le module 4G)
• Sortie vidéo
  • HDMI 2,1 jusqu’à 4kp120
  • Mipi dsi jusqu’à 2kp60
• Entrée vidéo
  • 1x entrée HDMI utilisant le pont HDMI à MIPI CSI
  • 2x MIPI CSI à 4 voies pour les caméras
• Audio
  • Prise d’E / S audio 3,5 mm
  • Haut-parleur via un terminal enfichable à 12 broches
  • Audio à 8 canaux via HDMI
• Réseautage
  • 2x ports Gigabit Ethernet RJ45 via le contrôleur Realtek RTL8211F-CG
  • WiFi à double bande 5 (802.11a / b / g / n / ac) 1T1R et Bluetooth 5.2
  • 4G LTE en option via le module M.2 et la fente de carte SIM Nano
• USB – Port OTG Micro Micro USB 2.0, ports 2x USB 3.0; Remarque: USB 2.0 OTG est multiplexé avec USB 3.0
• En série
  • 1X RS232, 1X RS485 et 1X CAN BUS via un terminal enfichable à 12 broches
  • 2x UART (TTL) via des connecteurs à 4 broches et 6 broches
• Extension – En-tête SPI, en-tête ADC avec 5x entrées analogiques
• Débogue – Connecteur à 3 broches pour la console série
• Mission
  • Clés de puissance, réinitialisation, de récupération
  • RTC avec connecteur de batterie
• Alimentation – 12v CC via la prise de baril de puissance
• Dimensions – 155 x 115 mm

Ce n’est pas le premier Rockchip RK3576 LGA SOM que nous avons couvert, car Myir Tech a introduit le MYC-LR3576 dans un package LGA381 en novembre dernier. Il est venu avec EMMC Flash Storage, et l’un des principaux arguments de vente du LGA3576 SOM et IDEA3576 SBC est qu’ils sont équipés d’un stockage UFS plus rapide, quelque chose qui n’est pas courant sur le système sur modules, sauf potentiellement lorsque vous utilisez des Socs Qualcomme plus chers ou un SOC de Mediatek Genio 1200.

Cela ne veut pas dire que d’autres plates-formes RockChip RK3576 n’intégrent pas le stockage Flash UFS, mais ils ont des facteurs de forme différents. Par exemple, la carte Core So-DIMM Core-3576JD4 de Firefly prend en charge EMMC ou UFS, c’est la même chose pour le Geneatech SOM-3576, sauf qu’il dispose d’un connecteur MXM 3.0 à 314 broches, et Banana Pi BPI-M5 Pro est un ordinateur à carte unique. Cela dit, tous ces modules et cartes sont livrés avec EMMC Flash par défaut, et une empreinte UFS est également présente en option.

Plus de détails sur l’idée3576 SBC peuvent être trouvés sur la page du produit, où les lecteurs trouveront également plus d’informations sur les accessoires comme un écran tactile de 10,1 pouces et un module LTE 4G, mais encore une fois, les logiciels et les prix ne sont pas accessibles au public.
