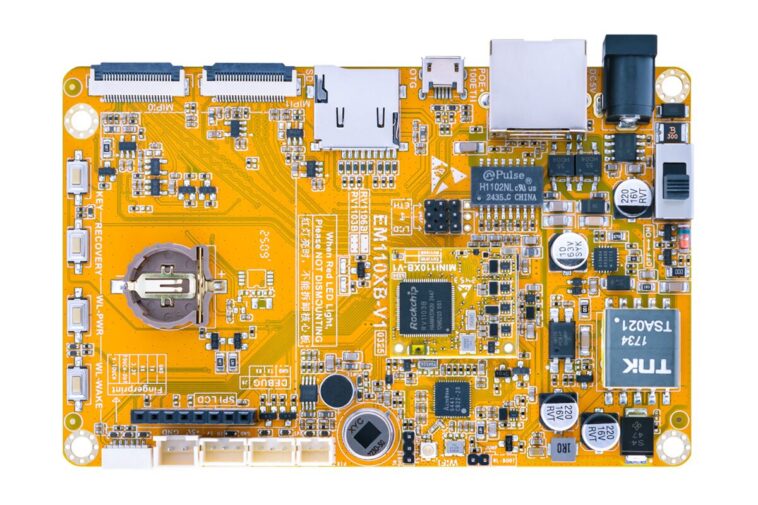

BoardCon EM1103B AIOT SBC pour les applications de surveillance vidéo dispose d’un capteur PIR, d’une interface d’empreintes digitales et d’une prise en charge de la double caméra

BoardCon EM1103B est un SBC AIOT propulsé par un SoC RockChip RV1103B conçu pour les applications de surveillance avec double caméra, empreinte digitale et capteur PIR. Cette combinaison unique le rend adapté aux applications basées sur la vision telles que les caméras intelligentes, les sonnettes et les dispositifs de surveillance alimentés par batterie.

Le SBC se compose d’une carte centrale compacte qui monte sur une grande plinthe, qui donne accès à tous les modules d’E / S nécessaires et fournit également de la puissance. Le SBC présente ensemble 100 Mbps Ethernet, Wi-Fi, USB 2.0 OTG, UART, GPIO et interfaces pour les haut-parleurs, les microphones, les capteurs d’empreintes digitales et les capteurs de mouvement PIR. Il dispose également de la prise en charge de PoE (5V) et du stockage extensible via MicroSD. De plus, il intègre deux interfaces de caméra MIPI CSI MAD Le RV1103B 8MP Hardware ISP avec des fonctionnalités de traitement d’image avancées telles que HDR, 3A (AE / AF / AWB) et 3DNR. La puce prend également en charge le codage vidéo H.264 / H.265 pour le streaming local et cloud.

BoardCon EM1103B Spécifications:

• Core Board – Boardcon Mini1103b
  • Soc – Rockchip RV1103b Soc
    • CPU – Processeur ARM Cortex-A7 @ 1,2 GHz + RISC-V Core
    • Mémoire – 64 Mo / 128 Mo / 256 Mo (intégré)
    • NPU – 0,5 Tops NPU avec le support pour INT4, INT8 et INT16
    • ISP – 8MP ISP avec HDR, 3A (AE, AF, AWB) et réduction du bruit 3D
    • Encodeur vidéo – H.265 / H.264
    • Caméra – support de caméra de 8 mégapixels
    • Prise en charge de la caméra ISP – 8 mégapixels
  • Stockage – 8 Go / 16 Go / 32 Go Options
  • Connecteur d’hôte – Pitch à 100 broches et 0,4 mm (planche à bord)
  • Power – DC 5V
  • Dimensions – 22 mm x 19 mm (PCB à 6 couches)
  • Poids – 2,4 g

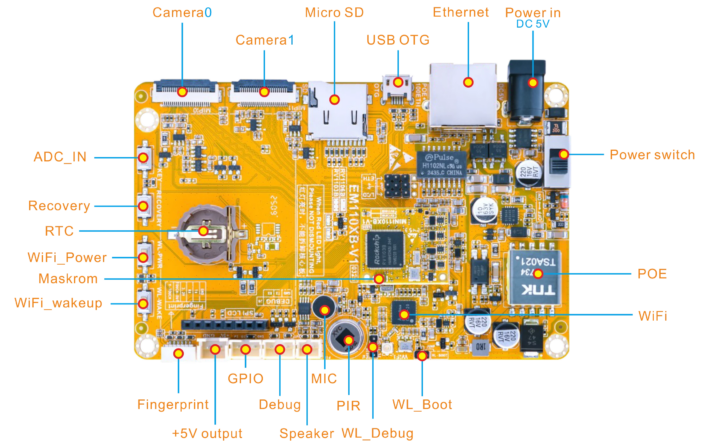

• Base Board – BoardCon EM1103B
  • Stockage – Place de carte microSD
  • Caméra – 2x Connecteurs MIPI CSI (2-LANE)
  • Réseautage
    • 10/100 Mbps Ethernet (RJ45), prend en charge la puissance sur étage (POE)
    • 2,4 GHz Wi-Fi (802.11b / g / n) Module ATBM6441 avec 512 Ko SRAM et 2 Mo SPI Flash
  • Audio
    • Entrée de microphone différentiel
    • Sortie de haut-parleurs à 2 broches
  • USB – Port otg Micro Micro USB USB 2.0
  • Débogage en série
    • Débogage à 3 broches
    • Debug Wi-Fi à 3 broches UART
  • Expansion
    • Interface d’empreinte digitale à 6 broches (module FPM383C pris en charge)
    • GPIOS
    • Adc_in
    • Interface de capteur PIR
  • Mission
    • RTC avec sauvegarde de batterie
    • Boutons Maskrom, Recover
    • Agir et LED utilisateur
  • Pouvoir
    • 5v / 3a via la prise DC
    • Support de puissance sur l’étan (POE)
    • + 5 V PIN DE SORTIE
  • Dimensions – 110 x 70 mm

En termes de logiciels, la société mentionne que ce SBC exécute Linux 5.10.209 avec U-Boot 2017.09. En dehors de cela, il n’y a pas beaucoup d’informations présentes au moment de la rédaction.

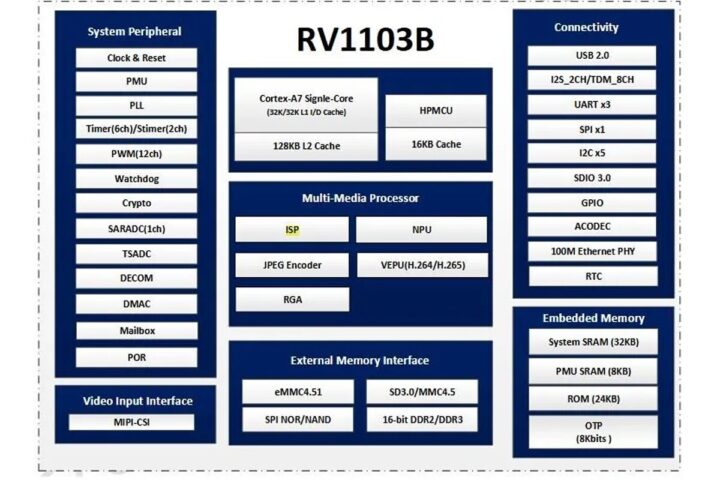

Nous avons auparavant vu le SOC et les variantes RockChip RV1103 utilisés dans le Femtofox Pro V1 Lora et le Meshtastic Development Board, Luckfox Pico Webbee, Luckfox Pico Mini et Luckfox Pico SBCS. Le SBC EM1103B utilise la variante RockChip RV1103B, que nous n’avons pas encore à couvrir. Cette variante semble avoir des options de mémoire flexibles jusqu’à 256 Mo DDR3L (par rapport à 64 Mo DDR2 fixe), ajoute une prise en charge EMMC 4.51, et dispose d’un ISP amélioré capable de 8MP d’entrée et de codage 4K jusqu’à 200 Mbps – significativement plus élevé que le RV1103 4MP et 60 Mbps. MIPI CSI est amélioré pour prendre en charge une configuration à 4 voies, tandis que les interfaces héritées comme les LVD et DVP sont supprimées. De plus, le RV1103B réduit les ressources UART, SPI, PWM et SARADC pour plus d’efficacité.

L’entreprise n’a révélé aucune information sur les prix sur le produit. Plus d’informations peuvent être trouvées sur la page des produits de l’entreprise.
