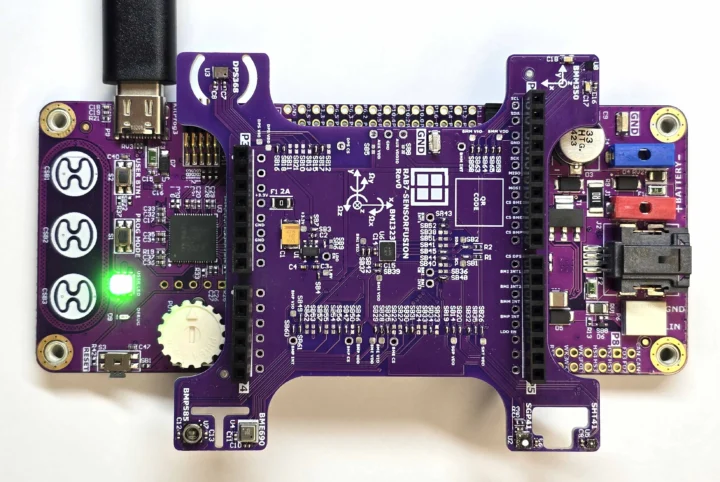

La carte d’adaptateur Rutronik RAB7 est un bouclier arduino matériel open source conçu pour la fusion de capteurs alimentés en AI avec sept capteurs environnementaux et inertiels de Bosch, Infineon et Sensirion.
Le bouclier est conçu pour être utilisé conjointement avec une carte compatible avec Arduino pour traiter et analyser les données, et il peut être utile pour l’automatisation des bâtiments, les cuisines professionnelles, le CVC (chauffage, ventilation, climatisation) et agriculture intelligente.
Spécifications RAB7 du tableau de l’adaptateur Rutronik Spécifications:
- Capteurs
- Infineon Xensiv DPS368XTSA1 Capteur de pression barométrique numérique
- Bosch BMP585 Capteur de pression numérique
- SENSIRION SGP41-D-R4 Capteur de qualité de l’air intérieur pour la mesure du COV trouvé dans des projets comme Air Lab, Airgradient One et SparkFun «Capteur combo de qualité de l’air intérieur», entre autres
- BOSCH BME690 GAS numérique basse puissance, pression de pression, de température et d’humidité avec AI
- BOSCH BMI323 – Unité de mesure inertielle de faible puissance intelligente à 6 axes (IMU)
- SENSIRION SHT41-AD1B-R2 HUMIDE HAUTE PRÉCISION ET CAPTEUR DE LA TEMPRIT
- Bosch BMM350 Capteur magnétique à 3 axes pour l’orientation absolue à 9 axes pour la navigation
- Interface hôte
- En-têtes Arduino avec tension de 3,3 V
- Interface I2C aux capteurs par défaut
- L’interface SPI peut être utilisée avec des capteurs qui prennent en charge SPI, mais les ponts de soudure doivent être soudés
- Misc – Connecteur de point de test électronique Keystone pour signal de sol
- Gestion de l’énergie
- 3,3 V CC via des en-têtes Arduino
- Maxlinear SPX3819 1.8V LDO
- Dimensions – TBD
La carte adaptateur RA7 est un bouclier arduino matériel open source avec tous les fichiers pertinents partagés dans un référentiel matériel avec des schémas altium et une disposition de PCB, des dessins mécaniques, une note de matériaux, des dessins d’assemblage et des fichiers Gerber.
Sur le plan du logiciel, vous devrez installer le logiciel Infineon ModBustoolbox et sélectionner le code «Rab7-Sensorfusion Demonstration» dans Project Creator. Alternativement, vous trouverez le code sur GitHub dans le RDK2_RAB7-Sensorfusion_Demonstration, RDK3_RAB7-Sensorfusion_Demonstration, ou RDK4_RAB7-SensorFusion_Demonstration Repository, en fonction du tableau de développement sélectionné. La documentation est fournie dans un fichier PDF hébergé sur GitHub.

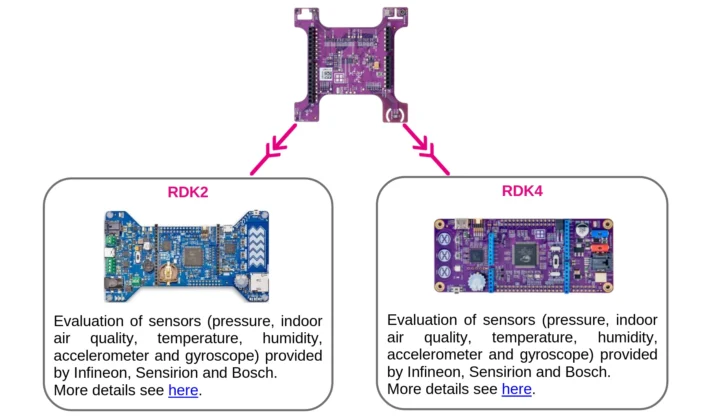

Rutronik vend le Board Adapter Board Rab7-Sensorfusion Arduino Shield pour environ 107 $. Alors qu’en théorie, il devrait fonctionner avec n’importe quel conseil d’administration d’Arduino, il sera plus facile de démarrer avec Rutronik RDK2 (IIOT), RDK3 (BLE) ou RDK4 (Automotive) Évaluation, chacun vendu à environ 110 $ sur la boutique en ligne de l’entreprise. Des informations supplémentaires peuvent également être trouvées sur la page du produit.
