BIGTREETECH CB1 – Un système sur module Allwinner H616 compatible Raspberry Pi CM4

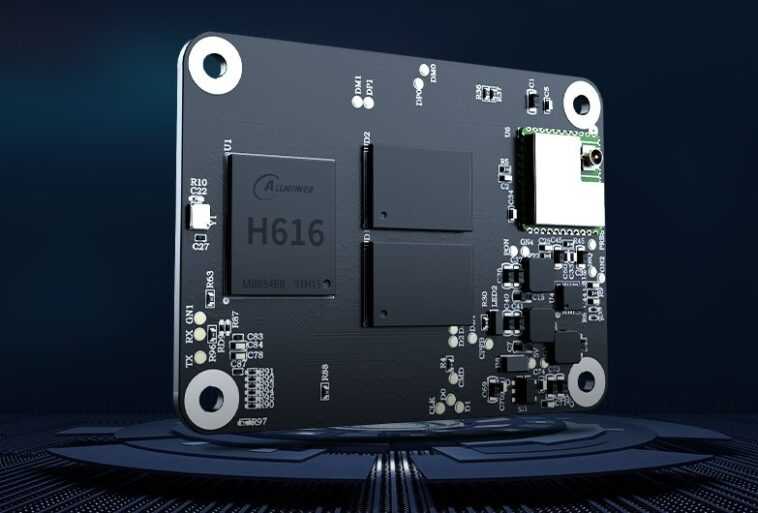

La carte mère BIGTREETECH CB1 est un système sur module (SoM) Arm Cortex-A53 à quatre cœurs Allwinner H616 qui suit le facteur de forme Raspberry Pi CM4 et a été conçu par BIGTREETECH, une société dont l’activité principale est liée aux cartes mères d’imprimantes 3D et leurs périphériques.

Le BIGTREETECH CB1 est livré avec 1 Go de RAM, une interface de sortie HDMI, un WiFi 2,4 GHz et un Ethernet 100 Mbps. Le CB1 a une meilleure capacité multimédia que le CM4 avec la prise en charge du décodage vidéo 4Kp60 H.265/H.264 et de l’encodage vidéo 1080p60 H.264, tandis que le processeur Broadcom BCM2711 sur le CM4 ne peut gérer que 4Kp60 H.265 et 1080p60 H.264. décodage vidéo et encodage vidéo 1080p30 H.264. Certains inconvénients incluent le manque d’interfaces CSI et DSI sur le système sur module Allwinner H616 et la présence d’une seule interface de sortie vidéo contre deux pour le module Raspberry Pi CM4.

Spécifications BIGTREETECH CB1 :

• SoC – Cortex-A53 quadricœur Allwinner H616 à 1,5 GHz avec GPU Mali-G31 MP2 avec prise en charge de l’API OpenGL 3.2, Vulkan 1.1, OpenCL 2.0
• Mémoire système – SDRAM DDR3L de 1 Go
• Sortie vidéo – Port HDMI 2.0 jusqu’à 4Kp60
• Encodage vidéo – H.264 jusqu’à 1080p60
• Décodage vidéo – H.265 jusqu’à 4Kp60/4Kp30 décodage vidéo matériel
• Connectivité – Wi-Fi 802.11 b/g/n 4
• 2x connecteurs carte à carte principalement compatibles avec ceux du Raspberry Pi CM4
• Dimension – 55x40x4.7mm

CB1 s’appuie sur les mêmes connecteurs carte à carte que le Raspberry Pi CM4, ce qui le rend compatible avec la plupart des cartes porteuses pour le Raspberry Pi CM4. BIGTREETECH a également développé la carte porteuse « PI4B Adapter » avec le facteur de forme Raspberry Pi 4 qui présente la plupart des mêmes interfaces, plus un en-tête de ventilateur 5V.

Lorsque PI4B est utilisé avec le CB1, les performances du processeur seront proches de celles du Raspberry Pi 3B, mais avec une compatibilité avec de nombreux accessoires pour le Raspberry Pi 4. Si vous le souhaitez, vous pouvez également connecter un Raspberry Pi CM4 à la carte adaptateur PI4B. BIGTREETECH fournit un Linux Debian pour le CB1, et d’autres systèmes d’exploitation sont également en préparation, mais la société n’a pas encore publié de documentation publique pour la carte ni d’images de système d’exploitation.

Le système sur module BIGTREETECH CB1 peut être acheté sur Taobao en Chine continentale pour environ 19,9 $, et le package complet avec l’adaptateur PI4B coûte environ 29,9 $. La société possède également un magasin Aliexpress, mais le CB1 n’est pas encore répertorié. Espérons qu’il apparaîtra sur Aliexpress dans un proche avenir.
