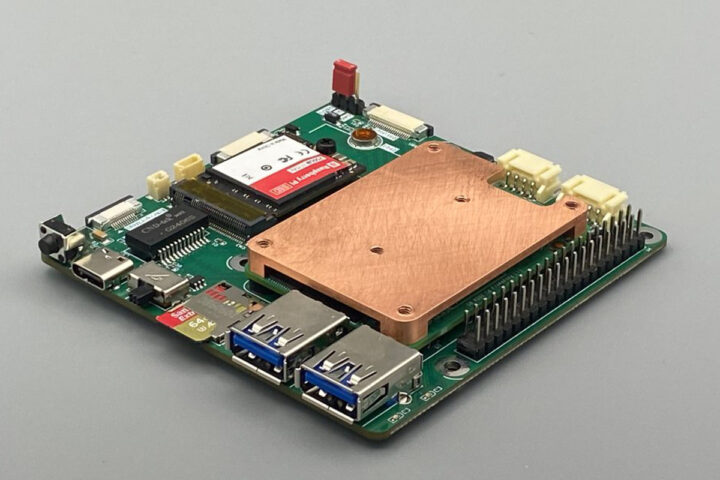

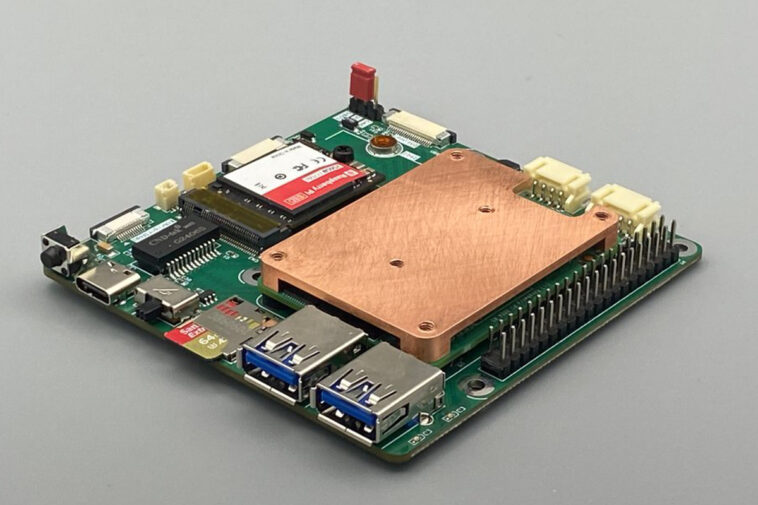

Le Bentoio CMX1 est une carte porteuse compacte et à profil bas de profil bas PI CM5, développée par Térioto en Allemagne. Avec une empreinte de 85 x 85 mm et une hauteur de seulement 11 mm, il est conçu pour des applications limitées dans l’espace telles que les systèmes embarqués, le contrôle industriel et les périphériques de bord compacts.
Après le lancement officiel du module Raspberry Pi CM5 et de sa carte de transporteur, nous avons vu des planches comme Waveshare CM5-Nano-B et la carte de base « tablette » Orange Pi CM5 « Tablet ». Il ne fait aucun doute qu’ils sont compacts, mais ils ne sont pas aussi minces que cette planche. Bien qu’il soit mince, cela ne signifie pas qu’il manque d’E / OS; Il comprend un en-tête GPIO compatible Raspberry PI à 40 broches, deux ports USB 3.0, deux en-têtes USB 2.0 internes, un connecteur MIPI DSI et un port HDMI en option pour la sortie vidéo, un Gigabit Ethernet en option, un PCIE M.2 M-Key pour l’extension, et il utilise un USB-C pour le pouvoir. Les autres fonctionnalités incluent un connecteur de batterie RTC, un en-tête de ventilateur à 4 broches, un bouton d’alimentation, un commutateur de mode flash et un emplacement microSD pour les modules CM5 Lite (non EMMC). La carte suit les dimensions de montage standard PI Raspberry Pi pour une intégration et une configuration faciles.

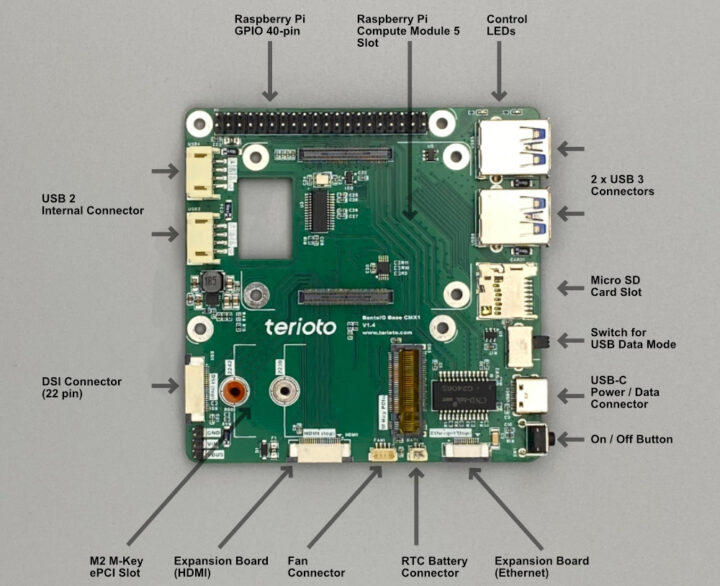

Bentoio CMX1 Spécifications:
- Compatibilité – Module de calcul Raspberry Pi 5 (CM5)
- Stockage – fente de carte microSD pour le Raspberry Pi CM5 Lite sur
- Afficher
- Pitch du connecteur MIPI DSI à 22 broches
- HDMI en option via HDMI / LAN BIREAUX
- Réseautage – Gigabit Ethernet via HDMI / LAN BILLBORD
- USB
- Ports de type A USB 3.0 USB
- 2X Heads USB 2.0 internes (PH2.0)
- Expansion
- Slot PCIe M.2 M-Key (taille 2230/2242)
- En-tête GPIO à 40 broches avec I2C, UART, etc…
- Mission
- Bouton d’alimentation
- Interrupteur de curseur en mode flash
- En-tête de ventilateur à 4 broches
- En-tête de la batterie RTC
- Cavalier de routage d’alimentation
- Dissipateur en cuivre en option ultra-bas
- Trous de montage standard PI Raspberry Pi
- Alimentation – 5V via USB-C

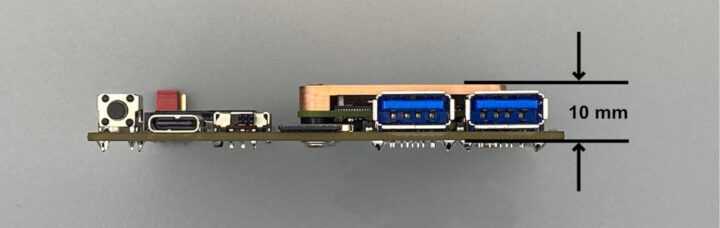

- Dimensions – 85 x 85 mm Conception de profil bas (environ 10 à 11 mm de hauteur)

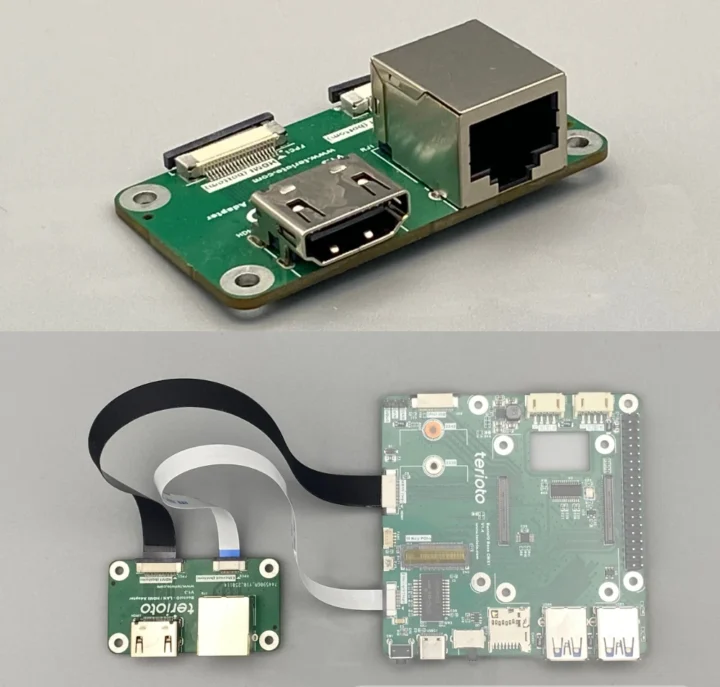

Tout en parcourant les spécifications, il est clair qu’il existe de nombreuses fonctionnalités que cette carte de transporteur Raspberry PI CM5 à profil bas est manquante. Il n’y a pas d’interface dédiée pour un module de caméra et pas de fente M.2 séparée pour Wi-Fi, bien que vous puissiez toujours utiliser un dongle Wi-Fi USB si nécessaire. De plus, il n’y a pas de prise audio 3,5 mm pour la sortie audio analogique. De plus, vous devez acheter la carte d’extension Bentoio CMX1 pour LAN / HDMI séparément si vous avez besoin de ces fonctionnalités.
Il n’y a pas d’informations spécifiques sur la prise en charge des logiciels, mais elle devrait prendre en charge le Raspberry PI OS 64 bits (Bookworm) avec le noyau Linux 6.x et d’autres systèmes d’exploitation compatibles. Les périphériques tels que M.2, USB et la carte SD doivent être reconnus nativement, mais d’autres peuvent nécessiter des conducteurs supplémentaires. Plus d’informations, y compris un manuel d’utilisation, peuvent être trouvées sur la documentation.
La carte de transporteur Bentoio CMX1 est au prix de 119,00 $ sur Tindie, ou alternativement, la planche et les accessoires comme le HDMI / LAN Expansion Board et le dissipateur de chaleur à profil bas peuvent être achetés sur le site Web de Terioto.
