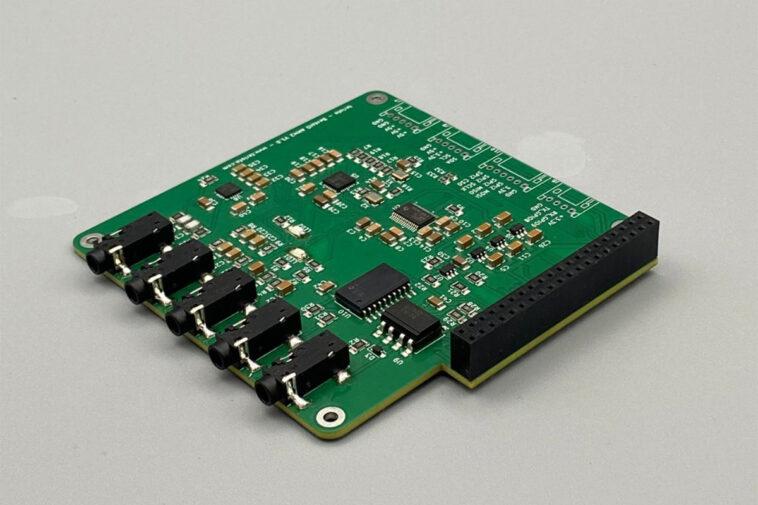

Bentoio AMH2 Pro Audio / MIDI Hat pour Raspberry Pi dispose de DAC 24 bits, amplificateur de casque

Le Bentoio AMH2 Pro est un chapeau audio / midi compatible avec Raspberry Pi 4 et Pi 5. Il dispose d’une sortie audio stéréo de haute qualité et d’une entrée / sortie MIDI dans un facteur de forme «Wing» compact.

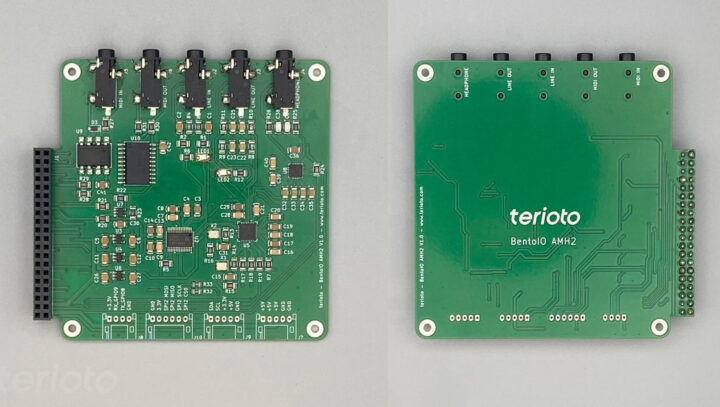

La carte dispose de lignes stéréo et de ligne de ligne via des prises TRS 3,5 mm à l’aide de DAC 24 bits PCM1863 ADC et PCM5242. De plus, il y a un casque et un ensemble d’E / OS MIDI via des prises TRS-A. Il est entièrement compatible avec Raspberry Pi OS et fonctionne avec Alsa, Jack et Pulseaudio. La planche est conçue de manière à maintenir le dissipateur thermique exposé pour une meilleure gestion thermique, en particulier avec la carte de transporteur TERIOTO CMX1 pour des configurations à ultra-faible profil.

Bentoio AMH2 Pro Spécifications:

• Compatibilité – Raspberry Pi 4 Modèle B ou Raspberry Pi 5
• Entrée audio – ligne stéréo via la prise TRS 3,5 mm, basée sur PCM1863 ADC
• Sortie audio – Ligne stéréo via une prise TRS 3,5 mm, basée sur PCM5242 DAC
• Sortie du casque – prise TRS 3,5 mm avec amplificateur de casque TPA6130
• E / S MIDI – Jacks 2x TRS-A 3,5 mm pour MIDI IN & OUT
• Résolution audio – jusqu’à DAC 24 bits / 192 kHz ADC
• En-tête GPIO – Raspberry PI compatible à 40 broches
• Misc – Connecteurs non peuplés pour UART, SPI, I2C et Power
• Alimentation – Propulsée via Raspberry Pi GPIO En-tête
• Dimensions – 85 x 85 x 11 mm
• Poids – 45 grammes

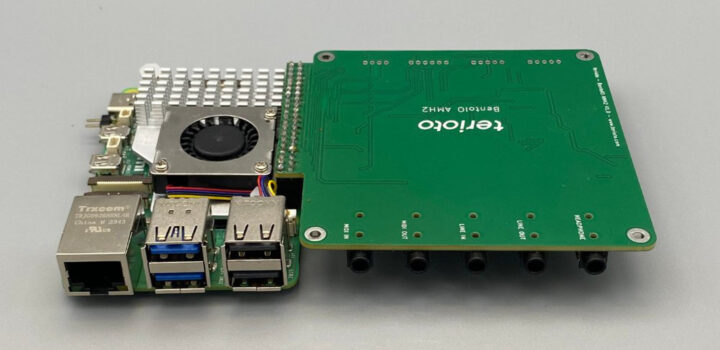

• Facteur de formulaire – Disposition «Wing» avec décalage latéral pour exposer le CPU Pi Raspberry et le dissipateur thermique

Pendant l’écriture, j’ai remarqué que la fiche technique du PCM5242 mentionne qu’il s’agit d’un DAC 32 bits, mais le produit l’implémente en mode 24 bits. J’ai également découvert que les cartes audio Iqaudio sont sorties en 2020 et utilisent également le même DAC en mode 24 bits. Après un peu de recherche et de sagesse de Lord Grok, il s’avère que bien que la puce puisse gérer l’entrée audio 32 bits, la sortie du monde réel est généralement limitée à 24 bits en raison de la conception de la carte, des limitations de bruit ou des formats source d’entrée.

Les fabricants s’en tiennent généralement aux spécifications 24 bits car c’est la limite pratique pour la plupart des systèmes audio, et la résolution 32 bits n’est pas avec des avantages supplémentaires pour les utilisateurs, un peu comme la façon dont les affichages du smartphone, plus de PPI ne signifient pas toujours de meilleure qualité. De plus, la plupart des fichiers audio et des équipements sont maximaux à 24 bits / 192 kHz, donc la publicité 32 bits peut être confuse ou sembler trompeuse. Les bits supplémentaires aident souvent au traitement interne, comme de meilleurs filtres, pas nécessairement une meilleure qualité de sortie.

En termes de logiciels, ce chapeau audio / midi pour Raspberry Pi est entièrement compatible avec Raspberry Pi OS et fonctionne avec des cadres audio Linux standard, notamment ALSA, Jack et Pulseaudio. Cela permet le traitement audio et l’intégration à faible latence avec les postes de travail audio numériques (DAWS), les séquenceurs MIDI et les applications audio en temps réel. Les pilotes du PCM1863 ADC et PCM5242 DAC sont pris en charge nativement dans Linux, donc la compatibilité ne devrait pas être un problème.

Auparavant, nous avons écrit sur la carte d’extension NVDIGI 52pi avec audio Hifiberry Digi +, le chapeau audio amplifié de la sonocotta et le Pineboards HatDrive! Piano, qui ajoute des capacités audio avec le stockage NVME ou d’autres fonctionnalités comme un ampli de classe D. Mais cette carte est un peu différente et est conçue pour une entrée / sortie audio et MIDI de haute qualité.

Le chapeau audio Bentoio AMH2 Pro est au prix de 69,00 $ sur le site Web de Tindie et Terioto pour 49 58 € (~ 58,09 $). La page de la boutique Tindie mentionne la documentation, mais cela vous redirige vers la page de support de Terioto, où aucune information sur le chapeau audio n’est disponible au moment de la rédaction.
