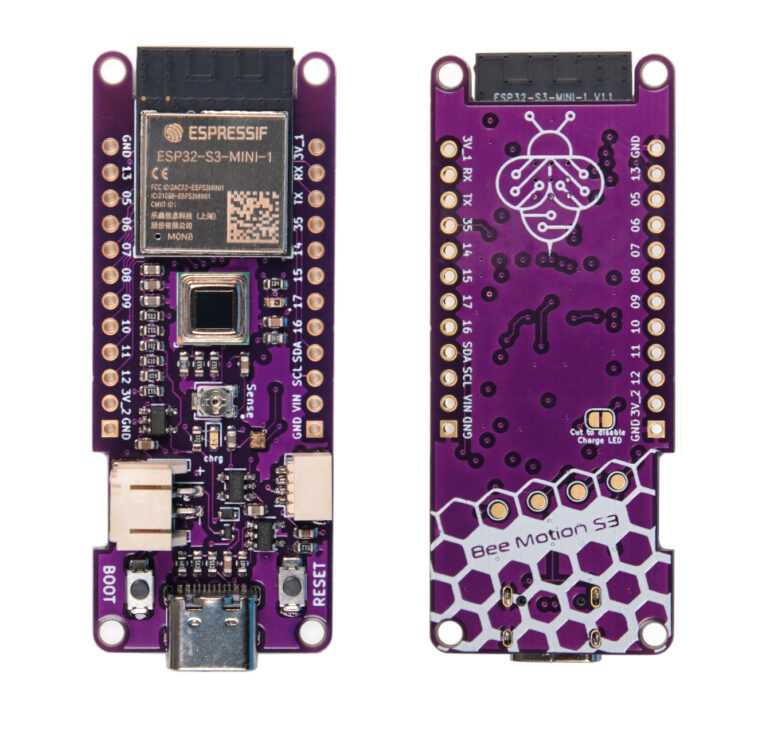

Le Bee Motion S3 est une carte ESP32-S3 WiFi et Bluetooth IoT avec un capteur de mouvement PIR à côté des E/S plus habituelles, du connecteur Qwiic, du port USB-C et de la prise en charge de la batterie LiPo.
Il s’agit au moins de la troisième carte sans fil de mouvement PIR de Smart Bee Designs, car la société a précédemment présenté la carte Bee Motion alimentée par ESP32-S2 et l’ultra-petit Bee Motion Mini avec un SoC ESP32-C3. Le nouveau Bee Motion S3 ajoute quelques E/S supplémentaires, un capteur de lumière et les extensions vectorielles AI de l’ESP32-S3 pourraient potentiellement être utilisées pour un traitement TinyML plus rapide et/ou à faible puissance.
Spécifications du Bee Motion S3 :
- Module sans fil – Module Espressif Systems ESP32-S3-MINI-1 (fiche technique PDF) basé sur le microcontrôleur double cœur ESP32-S3 Xtensa LX7 avec 512 Ko de SRAM, 384 Ko de ROM, connectivité WiFi 4 et Bluetooth 5.0, et équipé de 8 Mo de mémoire flash QSPI et une antenne PCB
- USB – 1x port USB Type-C pour l’alimentation et la programmation
- Capteurs
- Capteur IRP
- Capteur de mouvement infrarouge passif S16-L221D avec portée de 3 mètres
- Potentiomètre pour régler la sensibilité
- Détecteur de lumière ambiante
- Capteur IRP
- Expansion

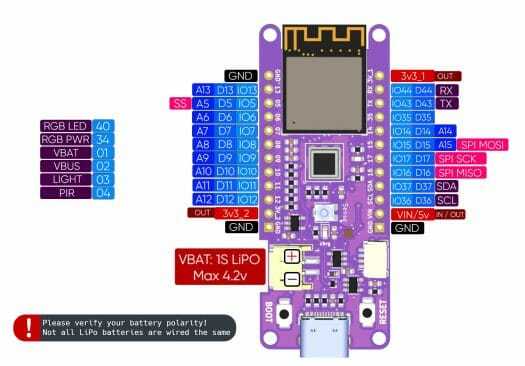

- 2x embases 12 broches avec jusqu’à 18x GPIO, 11x ADC, SPI, I2C, UART, 5V, 2x 3.3V et GND
- Connecteur Stemma/Qwiic
- Divers – Boutons de réinitialisation et de démarrage, LED RVB
- Source de courant
- Entrée 5 V CC via le port USB-C
- Prise en charge de la batterie LiPo via un connecteur JST à 2 broches, circuit de charge
- Conception double LDO
- Consommation électrique – Veille profonde – Courant < 100 uA
- Dimensions – à déterminer, compatible avec la planche à pain
La carte est quelque peu similaire à la carte Bee S3 de la société, qui est livrée sans capteur de mouvement PIR et avec moins d’E/S. Le Bee Motion S3 peut être programmé avec Arduino, CircuitPython et MicroPython, et il existe également un support pour ESPHome pour les personnes souhaitant intégrer facilement la carte dans leur système domotique. Des schémas PDF, des fichiers STEP 3D et des exemples de code sont disponibles sur GitHub.
Certains exemples de cas d’utilisation suggérés par Paul Price (Smart Bee Designs) incluent le suivi des habitudes alimentaires de votre ou vos animaux de compagnie en plaçant le tableau devant le plat ou le distributeur de nourriture de votre animal, en faisant une nuit légère à l’aide du capteur de mouvement intégré, capteur de lumière et LED RVB, et contrôler un fer à souder pour l’éteindre (via un relais connecté à la carte) lorsqu’aucun mouvement n’est détecté. Si vous avez besoin d’un capteur de mouvement PIR avec une portée plus longue (jusqu’à 12 mètres), le kit Everything Presence One, également basé sur ESP32-S3, est une alternative, mais il manque de support de batterie, est livré avec beaucoup moins d’E/S et est plus cher.
La carte Bee Motion S3 avec MCU sans fil ESP32-S3 et un capteur de mouvement PIR vient d’être lancée sur Crowd Supply. Il y a une seule récompense de 30 $ offerte avec la carte, un capuchon d’objectif pour le capteur PIR et deux broches d’en-tête. L’expédition ajoute 8 $ aux États-Unis, 18 $ au reste du monde, et les livraisons devraient commencer à la mi-juin 2023.
