Banana Pi BPI-Pico-RP2040 – La réplique Raspberry Pi Pico reçoit un port USB-C, un connecteur I2C et une LED RVB

Banana Pi BPI-Pico-RP2040 - La réplique Raspberry Pi Pico reçoit un port USB-C, un connecteur I2C et une LED RVB

Banana Pi BPI-Pico-RP2040 est essentiellement un clone du Raspberry Pi Pico d’origine, mais avec l’ajout d’une LED RVB et d’un connecteur I2C à 4 broches, et la société a remplacé le port micro USB par un connecteur Type-C.

Le reste de la carte, également appelé Banana Pi Pico, est exactement le même jusqu’aux trous traversants et crénelés pour les E/S, et a un facteur de forme similaire à celui du Banana Pi BPI-PicoW-S3 qui ajoute WiFi et Bluetooth. via le microcontrôleur sans fil ESP32-S3.

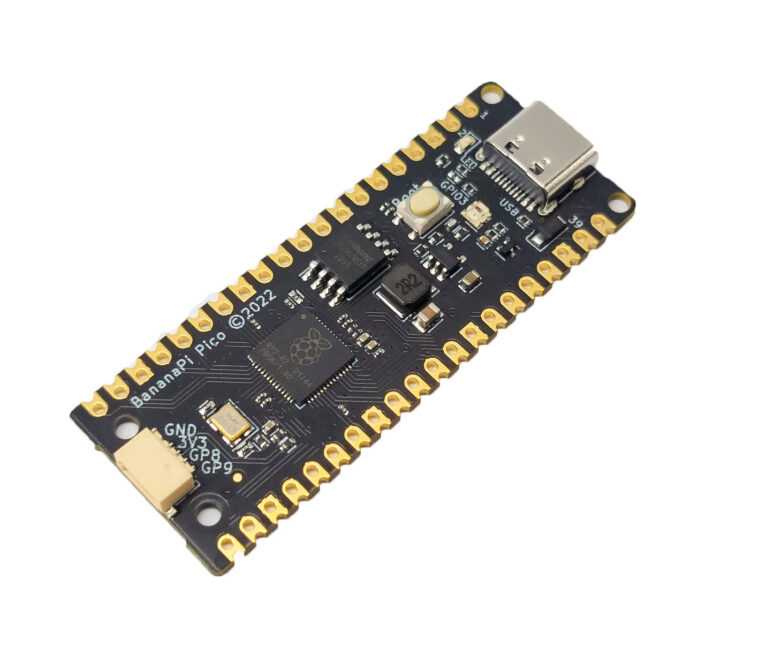

Banane Pi Pico

Spécifications du Banana Pi BPI-Pico-RP2040 :

  • MCU – Microcontrôleur Cortex-M0+ dual-core Raspberry Pi RP2040 @ jusqu’à 133 MHz avec 264 Ko de SRAM
  • Stockage – Flash QSPI de 2 Mo
  • USB – 1x USB 1.1 Type-C port utilisé pour l’alimentation et la programmation
  • Expansion
    • 2x embase à pas de 2,54 mm à 20 broches et trous crénelés avec 26 GPIO, 3x ADC 12 bits jusqu’à 500 Kbps, 2x UART, 2x I2C, 2x SPI, 16x PWM, 2x E/S programmables à grande vitesse (pour carte SD, VGA, etc…)
    • Connecteur JST I2C 4 broches
    • Tension 3.3VI/O
  • Débogage – Port de débogage de fil série à 3 broches (SWD)
  • Divers – Bouton BOOTSEL, LED utilisateur (GP25), LED RVB Néopixel
  • Alimentation – 5V via USB Type-C Port
  • Dimension – 56 x 21 mm

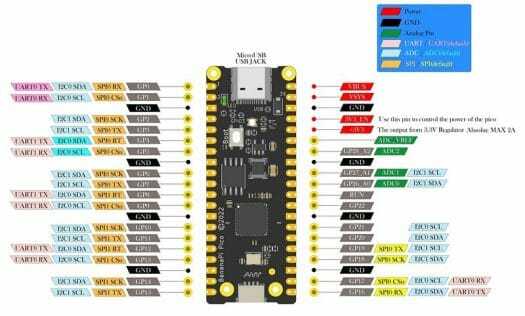

Schéma de brochage Banana Pi BPI Pico RP2040
Diagramme de brochage

Le Banana Pi BPI-Pico-RP2040 est en fait légèrement plus long que le Raspberry Pi Pico avec les trous de montage proches du port USB Type-C dans une position différente. La carte peut être programmée avec MicroPython ou Arduino, et quelques détails techniques supplémentaires peuvent être trouvés dans le wiki.

Je ne sais pas exactement qui voudrait de cette carte car elle est plus chère que la Raspberry Pi Pico avec peu de plus à offrir, et d’autres alternatives telles que le WeAct RP2040 offrent un ensemble similaire de fonctionnalités à un prix inférieur et/ou la possibilité de sélectionnez un flash SPI de plus grande capacité. Ils n’ont même pas pris la peine d’ajouter le bouton de réinitialisation souvent demandé. Mais si vous souhaitez essayer, le Banana Pi Pico peut être acheté pour 5,26 $ plus l’expédition (10 $ + au total vers la Thaïlande) sur Aliexpress.
