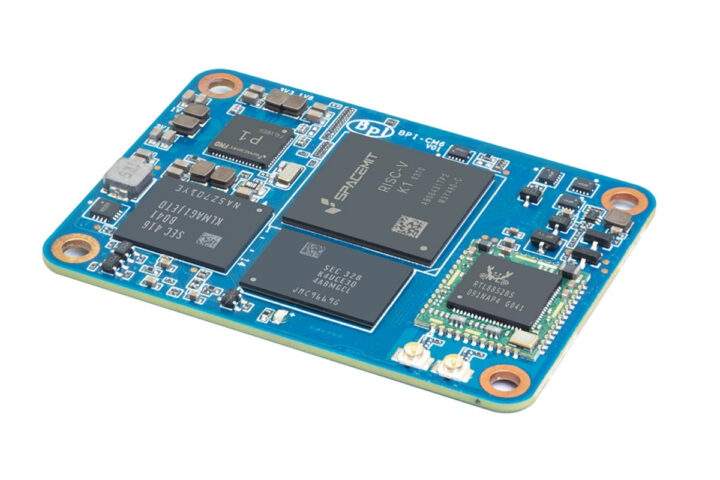

Banana Pi BPI-CM6 est un module Spacemit K1 Octa-core RISC-V qui suit la conception du Raspberry Pi CM5, et offre jusqu’à 16 Go de RAM LPDDR4, jusqu’à 128 Go EMMC Flash 5.2, un contrôleur Gigabit Ethernet et un module WiFi 6 + Bluetooth 5.2.
Bien qu’il reste (principalement) compatible avec le Raspberry Pi CM5, le BPI-CM6 expose des E / OS supplémentaires du SOC K1 via un connecteur B2B supplémentaire à 100 broches. La société propose également une carte de transport de la taille d’une carte de crédit pour le RISC-V SOM avec HDMI, Dual GBE, deux prises PCIe X2 M.2, quelques ports USB, et plus encore.

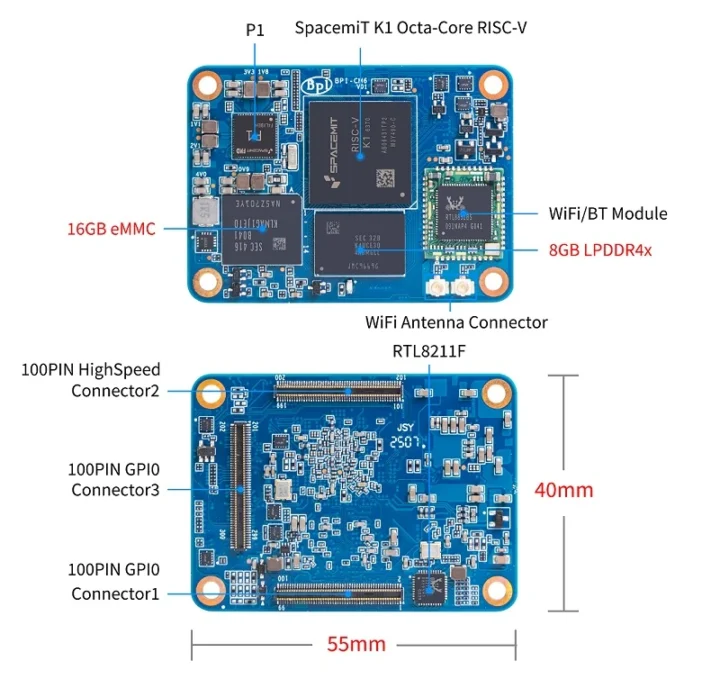

Banana Pi BPI-CM6 Spécifications:
- Soc – Spacemit K1
- CPU – Processeur RISC-V x60 à 8 cœurs @ 1,6 GHz
- GPU – Imagination IMG BXE-2-32 @ 819 MHz avec support pour OpenGL ES3.2, Vulkan 1.3, OpenCL 3.0; 20 gflops
- VPU – H.265 et H.264 1080p60 Décodage / codage
- NPU – Aucun, mais les noyaux RISC-V peuvent livrer jusqu’à 2,0 dessus (INT8) avec l’extension RVV 1.0
- RVA 22 Profil RVV 1.0 Conforme
- Mémoire système – 8 Go ou 16 Go LPDDR4X
- Stockage – 8 Go, 16 Go, 32 Go ou 128 Go EMMC 5.1 Flash
- Réseautage
- REALTEK RTL8211F Gigabit Ethernet Controller
- Module sans fil Realtek RTL8852BS avec WiFi 6 et Bluetooth 5.2, deux connecteurs d’antenne U.FL
- Connecteurs de cartes à 100 broches à 100 broches pour les E / OS. Deux (principalement) compatibles avec Raspberry Pi CM5, et une autre pour transporter des I / OS supplémentaires
- Sortie vidéo – HDMI 1.4, interface MIPI DSI
- Caméra – 3x MIPI CSI
- Réseautage – Gigabit Ethernet
- USB – 1x USB 3.0 + 2x USB 2.0
- PCIe – PCIe 2.1 à 5 voies
- Interfaces série 10x UART
- Remarque: le diagramme complet de brochage n’est pas encore disponible
- Gestion de l’alimentation – P1 PMIC
- Dimensions – 55 x 40 mm (facteur de forme Raspberry Pi CM5)
- Plage de temporisation – -40 ° C à 85 ° C
La prise en charge du logiciel comprend la distribution Bianbu Linux basée à Ubuntu, Ubuntu, Debian et OpenWRT. Vous trouverez des liens vers des images armbiennes pour Ubuntu et Debian, ainsi que le code source «Bianbu» pour Linux 6.1, U-Boot 2022.10, et OpenSBI sur le site Web de documentation de travail en cours.

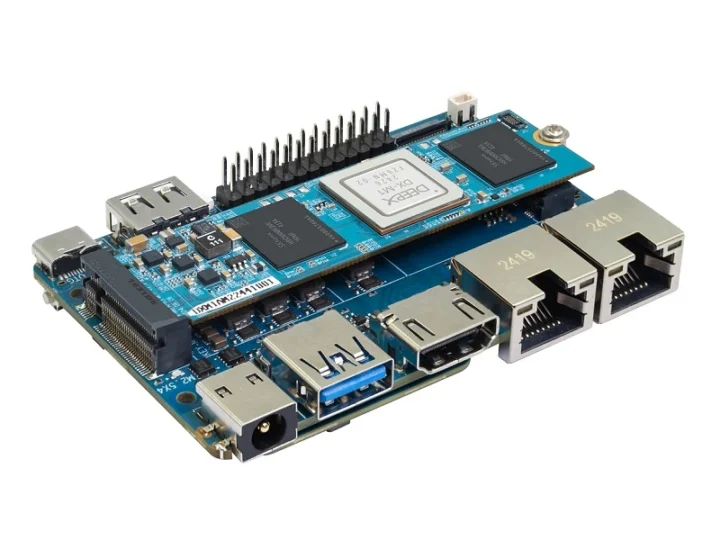

Bien que la banane PI BPI-CM6 devrait fonctionner sur la plupart des cartes de transporteur pour le Raspberry Pi CM4 ou CM5, la société a également conçu un tableau de transport de la carte de crédit en train d’utiliser pleinement les capacités du module RISC-V.

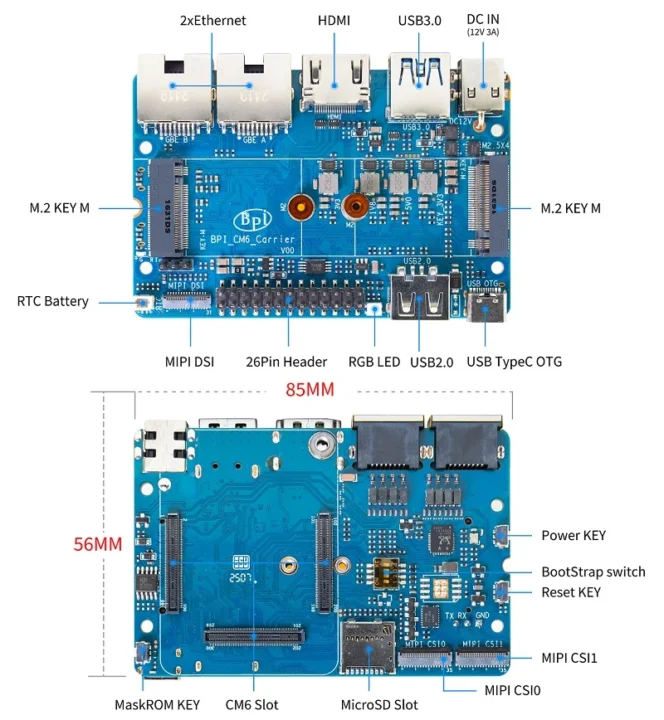

Spécifications du tableau des opérateurs:
- SOM compatible – banane Pi BPI-CM6 décrit ci-dessus
- Stockage
- Emplacement pour carte microSD
- SSD NVME en option via la prise M-Key M.2 (PCIe 2.1 x2)
- Sortie vidéo – port HDMI, MIPI DSI à 4 voies
- Caméra I / F – 2x connecteurs MIPI CSI à 4 voies
- Réseautage – Ports Gigabit Ethernet Gigabit RJ45
- Port USB – Port USB 3.0, port USB 2.0, port USB-C OTG
- Expansion
- 2x m.2 sockets clés (PCIe 2.1 x2 chacun)
- En-tête GPIO à 26 broches
- Mission
- Boutons d’alimentation, de réinitialisation et de masque
- Connecteur de batterie RTC
- RVB LED
- Interrupteur DIP pour la sélection de démarrage
- Alimentation – 12V DC / 3A via une prise de canon de puissance de 5,5 / 2,1 mm
- Dimensions – 85 x 56 mm
Banana Pi a également présenté une carte de transporteur de passerelle de contrôle industrielle beaucoup plus grande en mars, mais il n’est pas clair si cette conception sera jamais à vendre, car il peut s’agir d’une carte interne pour les tests ou une carte pour un client spécifique.
Le BPI-CM6 n’est pas tout à fait le premier RISC-V SOM compatible avec Raspberry Pi CM4 / CM5, car nous avons précédemment vu le Milk-V Mars CM et Antmicro Arvsom tous deux sur la base du SoC StarFive JH7110. Cela dit, le BPI-CM6 dispose d’un SoC octa-core K1 plus puissant avec des E / OS supplémentaires.
Les bananes PI BPI-CM6 SOM et les cartes de transport ne semblent pas encore être disponibles, du moins en ligne. Ce devrait être juste une question de quelques semaines ou mois.
