Avnet MSC C10M-ALN – Un mini module COM Express Type 10 avec processeur Intel Alder Lake-N, mémoire LPDDR5

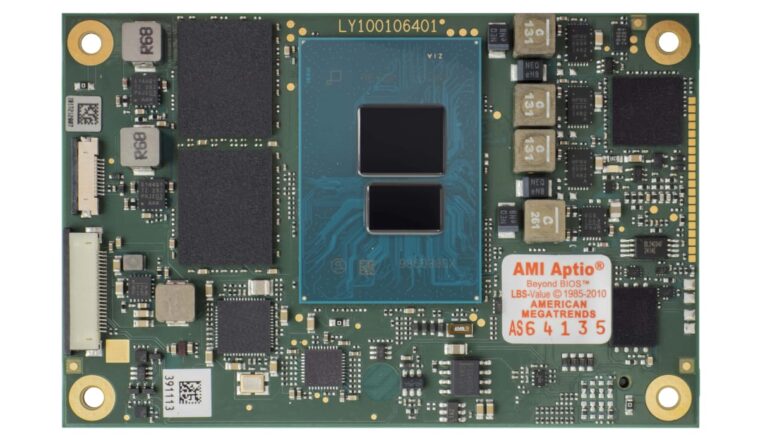

Avnet MSC C10M-ALN est un module COM Express Type 10 alimenté par la famille de processeurs Alder Lake-N, notamment Intel Core i3, Intel Atom x7000E et Intel Processor N-Series. La conception permet une adaptation facile des applications entre les différents modèles de processeurs Intel, garantissant ainsi la compatibilité entre les différents besoins en performances et en énergie.

Le module prend en charge jusqu’à 16 Go de mémoire LPDDR5 avec un code de correction d’erreurs intra-bande (IBECC) en option, un stockage eMMC 5.1 et dispose d’un contrôleur Intel i226 2,5GbE. Il peut gérer jusqu’à deux écrans 4K via les sorties vidéo DDI et eDP, dix ports USB, dont USB 3.2 Gen 2, et quatre emplacements PCI Express Gen 3 x1 pour des options de connectivité étendues.

Spécifications du module Avnet MSC C10M-ALN Com Express :

• SoC Alder Lake-N (l’un ou l’autre)
  • Intel Core i3-N305, huit cœurs, 1,0 GHz/1,8 GHz, carte graphique Intel UHD 32EU, 9/15 W, PUC (Conditions d’utilisation du client PC)
  • Intel Atom x7425E, quatre cœurs, 1,5 GHz, 24EU Intel UHD Graphics, TCC, 12 W, EUC (conditions d’utilisation intégrées)
  • Intel Atom x7213E, deux cœurs, 1,7 GHz, 16EU Intel UHD Graphics, TCC, 10 W, EUC
  • Intel Atom x7211E, deux cœurs, 1,0 GHz, 16EU Intel UHD Graphics, TCC, 6W, EUC
  • Processeur Intel N200, quadricœur, 1,0 GHz, carte graphique Intel UHD 32EU, 6 W, PUC
  • Processeur Intel N97, quadricœur, 2,0 GHz, carte graphique Intel UHD 24EU, 12 W, PUC
  • Processeur Intel N50, double cœur, 1,0 GHz, carte graphique Intel UHD 16EU, 6 W, PUC
• Mémoire – Jusqu’à 16 Go de SDRAM LPDDR5, jusqu’à 4 800 MT/s (soudée car LPDDR ne fonctionne pas sur SO-DIMM) IBECC (uniquement les SKU Atom)
• Stockage
  • Jusqu’à 256 Go de mémoire flash eMMC
  • 2x interfaces SATA 6 Gb/s
• Contrôleur d’affichage – Intégré (Gen12) avec jusqu’à 32 unités d’exécution (UE)
• Interfaces d’affichage
  • 1x interface d’affichage numérique (DP, HDMI)
  • 1x Embedded DisplayPort (sur les variantes sans LVDS uniquement) ; LVDS 24 bits, monocanal (pas sur toutes les variantes) ; maximum. 1920 x 1200 à 60 Hz
  • Prend en charge deux écrans indépendants
• Interface audio – Audio haute définition (HD-A)
• Interface réseau – 2,5 GbE basée sur le contrôleur Intel i226
• Ports USB
  • 2x USB 3.2 Gen 2 (10 Gb/s)
  • 8x USB 2.0
• Interfaces série – 2x UART
• Dispositif de sécurité – TPM 2.0
• Divers –
  • Minuterie de surveillance – Lance la réinitialisation du système
  • Batterie RTC – externe
  • Surveillance du système – tension, température, ventilateur du système
  • GPIO, GSPI (COM.0 Rév. 3.1)
• Points forts des fonctionnalités – Brochage de type 10
• Micrologiciel – AMI Aptio UEFI
• Alimentation requise – Entrée large plage +5 … +20 V, 5 V en veille en option, 8 W (typ.) jusqu’à 17 W (typ.)
• Environnement
  • Plage de température – Commercial : 0° à +60°C (fonctionnement) -20° à +85°C (stockage)
  • Humidité – 5 … 95 % (en fonctionnement, sans condensation) ; 5 … 95 % (stockage, sans condensation)
• Dimensions – 84 x 55 mm
• Certificats – UL/CE
• Options de refroidissement
  • Dissipateur thermique passif
  • Dissipateur de chaleur avec entretoises filetées ou non filetées
• Carrier – Petite carte de support (Mini-ITX) faisant partie d’un kit de démarrage.

Ce module utilise le nouveau LPDDR5 au lieu du LPDDR4, offrant une bande passante plus élevée et une latence plus faible. Auparavant, nous avons vu des produits comme AAEON PICO-ADN4 Pico-ITX SBC et BOXER-6406-ADN passer à l’utilisation de la mémoire LPDDR5 à partir de la DDR4. La société affirme que cette carte prendra en charge Windows 10 IoT Enterprise 2021 LTSC et Yocto Project (noyau LTS 2021). Cela le rend idéal pour créer des terminaux de point de vente, des contrôleurs d’affichage numérique, des solutions IHM et des équipements médicaux.

La page produit mentionne une petite carte de support (Mini-ITX) dans un kit de démarrage, faisant probablement référence à la carte d’évaluation Mini-ITX MSC C10-MB-EV. La carte fonctionne avec différents modules COM Express Type 10 et dispose de nombreux connecteurs pour une utilisation facile. T

Le produit n’est pas disponible à l’achat au moment de la rédaction, mais la société indique que les premiers échantillons seront disponibles au premier trimestre 2024. Plus d’informations peuvent être trouvées sur la page du communiqué de presse et quelques informations supplémentaires peuvent également être trouvées sur la page des produits.
