AVAOTA F1 – Une petite carte de caméra basée sur Allwinner V821 RISC-V SOC avec WiFi intégré et 64 Mo DDR2

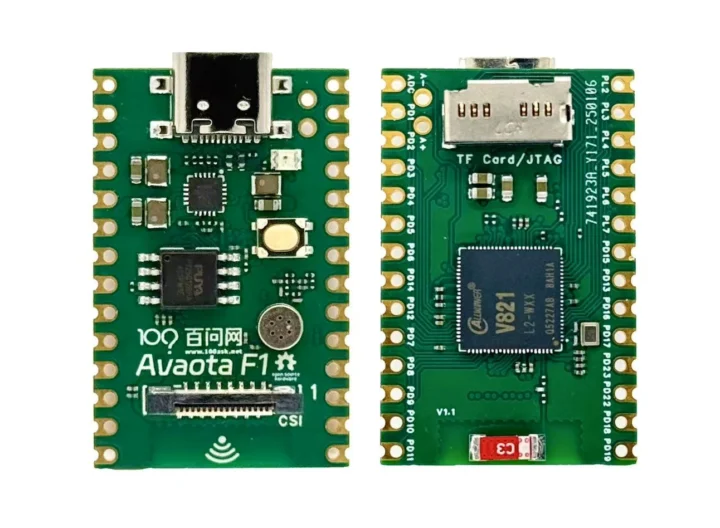

L’Avaota F1 est un SBC de matériel open-source ultra-petit propulsé par un SoC de caméra RISC-V Allwinner V821 32 bits avec 64 Mo de puce DDR2 et 2,4 GHz WiFi 4, et conçu pour les applications de la caméra avec un connecteur MIPI CSI.

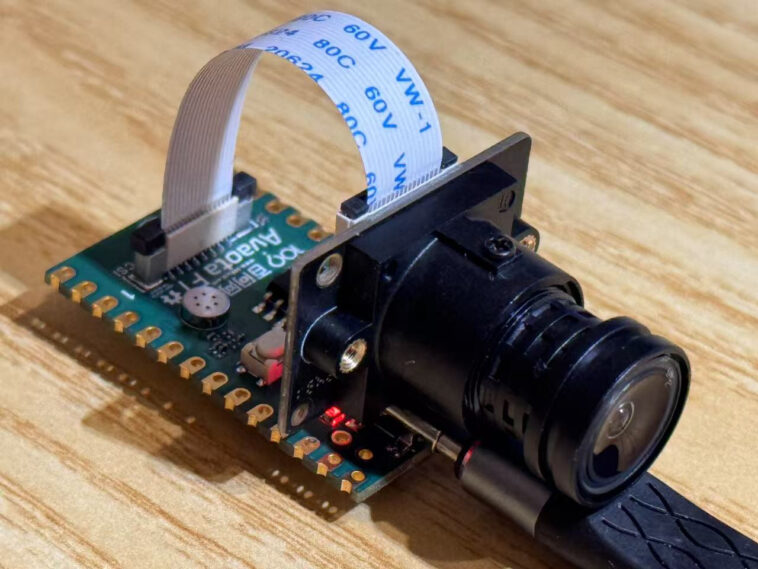

La carte 35 × 22 mm comprend également un microphone analogique de 32 Mo, un microphone analogique, un port USB-C pour l’alimentation, les données et la programmation, deux en-têtes GPIO à 15 broches, un bouton FEL et une LED utilisateur. Il semble qu’il sera proposé comme un kit de développement avec une caméra 1080p30 et un écran SPI de 3,5 pouces ou 1,54 pouce. Je pense aussi que c’est la première fois que je vois un processeur d’applications compatible Linux avec WiFi intégré.

Spécifications Avaota F1

• SOC – Allwinner V821L2-WXX
  • Processeur
    • CPU RISC-V 32 bits @ 1,2 GHz avec cache L1 D / I 16 Ko, cache L2 128KB
    • 32 bits RISC-V MCU @ 600 MHz avec 16KB L1 I-CACH, 8KB L1 D-cache
  • Mémoire – 64 Mo DDR2 sur puce
  • VPU – H.264 / MPjeg Decoder jusqu’à 1080p60, H.264 Encodeur
  • ISP – prend en charge la double caméra 1920 × 1080 @ 15fps + 640 × 480 @ 15fps Traitement du flux
  • Wiless – 2,4 GHz Wi-Fi avec consommation électrique 180UA en mode DTIM10
  • RTC intégré
• Stockage – 32 Mo Nor Flash (PY25Q256)
• Affichage – Interface SPI (via les en-têtes PIN) pour un affichage en option de 3,5 pouces avec une résolution 480 × 320 ou un écran de 1,54 pouce avec une résolution 240 × 240
• CAME – CONNECTEUR MIPI CSI POUR LA CAME GC2083 1920 × 1080 @ 30FPS
• Audio – microphone analogique intégré
• Port USB – 1x USB Type-C pour l’énergie, les données et le débogage en série
• Expansion – En-têtes à 15 broches (trous à travers et trous castel) avec jusqu’à 28x GPIO
• Débogage
  • UART Serial et le débogage USB ADB sont pris en charge
  • Carte microSD JTAG VAI
• Mission
  • Bouton fel pour flasher le système d’exploitation
  • DIRIGÉ
  • Antenne en céramique pour le wifi
• Alimentation électrique
  • 5V via le port USB-C
  • PMU – EA3036 PMIC
• Dimensions – 35 x 22 mm (PCB 6 couches)

L’Avaota F1 exécute le système d’exploitation Tina Linux 5.0 développé par Allwinner. Les fichiers de conception matérielle (schémas PDF, mise en page PCB, Gerber, Bom, etc…) peuvent être trouvés sur GitHub, mais je n’ai pas pu trouver d’image de système d’exploitation pour la carte. Ce thread de forum indique que Tina Linux est une fourche d’OpenWRT 21.02. Allwinner V821 Ressources avec fiche technique, SDK Tina Linux et autres informations sont disponibles sur le site de documentation d’Allwinner (en chinois uniquement).

Il existe trois versions du SoC Allwinner V821:

• Allwinner V821L2-WXX (utilisé dans AVAOTA F1) – Interfaces d’affichage RVB / I8080 / SPI série, WiFi avec main-d’œuvre à faible puissance et RTC
• Allwinner V821L2-XXX – Interface d’affichage SPI, pas de wifi, pas de RTC
• Allwinner V821M2-WXX – Interface d’affichage SPI, WiFi, pas de RTC

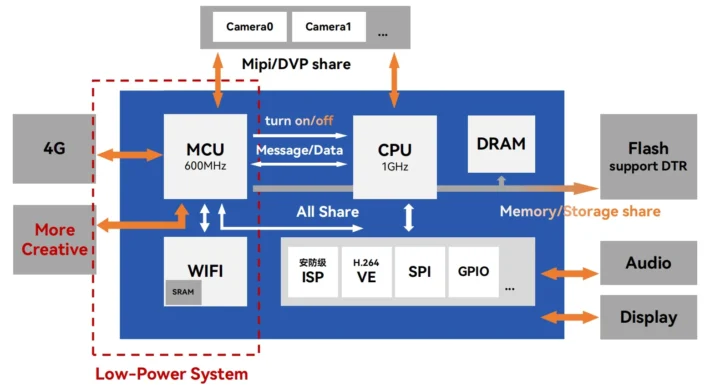

Le diagramme ci-dessus montre que le CPU RISC-V à 1,2 GHz est conçu pour gérer des fonctionnalités telles que DRAM et le stockage, tandis que le MCU RISC-V 600 MHz gère le WiFi et un module 4G 4G en option. D’autres fonctionnalités telles que H.264 VPU, les caméras, SPI, GPIO, audio, etc. sont partagées entre les deux noyaux RISC-V.

L’Avaota F1 peut être acheté sur Taobao pour 49,9 CNY (environ 7 $). Je ne pouvais pas le trouver dans d’autres endroits, mais étant donné que l’Avaota A1 SBC a 1 Allwinner T527 est vendu sur Pine64, je ne serais pas surpris de le trouver avec d’autres planches marquées par Yuzuki sur le magasin Pine64. La puce Allwinner V821 semble plutôt intéressante pour les applications de caméra WiFi / 4G LTE à faible coût, donc je m’attends à ce que d’autres planches ou produits suivent sous peu.
