ATUM A3 NANO Development Board combine Agilex 3 FPGA et USB-Blaster III Programmer (Crowdfunding)

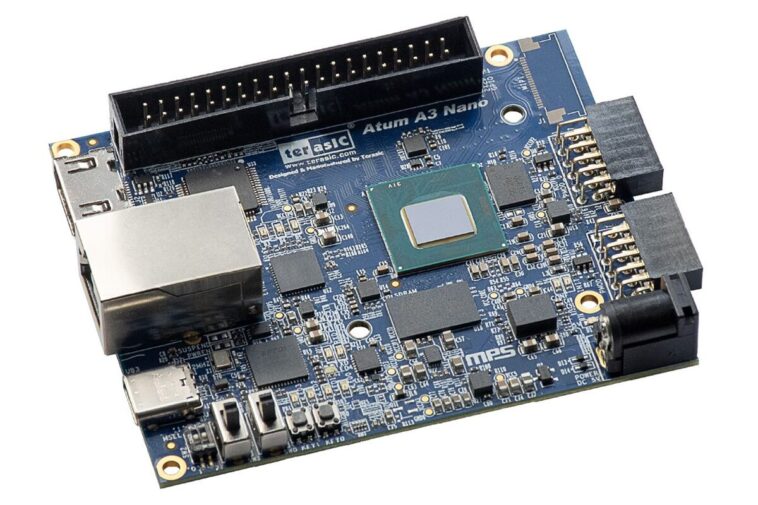

L’ATUM A3 Nano de Terasic est une planche de développement FPGA compacte construite autour du plus grand Agilex 3 FPGA d’Altera (A3CZ135BB18AE7S). Le FPGA dispose d’éléments logiques 135K, de blocs de mémoire intégrés (6,89 Mbit M20K, 1,4 MBIT MLAB) et 368 multiplicateurs, ce qui le rend adapté à des applications exigeantes telles que la robotique, les systèmes automobiles, l’infrastructure de la ville intelligente, l’électronique des consommateurs et le traitement d’image avancé.

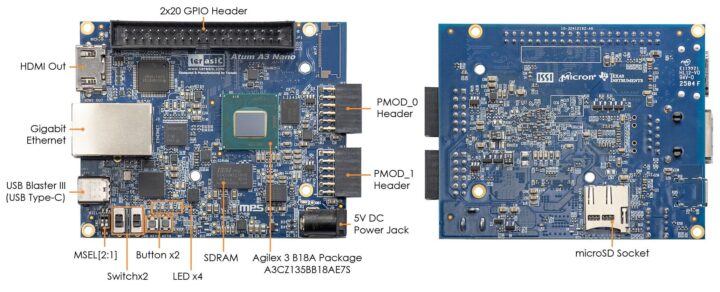

Mesurant seulement 85 x 70 mm, la carte nano ATUM A3 comprend 64 Mo SDRAM, Gigabit Ethernet, une sortie HDMI, un emplacement pour carte microSD et un programmeur USB-Blourter III à bord accessible via un port USB Type-C. Les options d’extension incluent un en-tête GPIO à 40 broches et deux en-têtes PMOD, et la carte dispose également d’E / OS utilisateur comme des LED, des boutons et des commutateurs. De plus, il prend en charge les modules complémentaires tels que les écrans, les caméras, les modules sans fil et les kits de commande de moteur.

ATUM A3 NANO SPÉCIFICATIONS:

• FPGA – Altera Agilex 3 A3CZ135BB18AE7S
  • 135 110 éléments logiques
  • 6,89 Mbit M20K, 1,4 Mbit MLAB
  • 368 18 × 19 multiplicateurs
  • 4 E / S PLL, 8 tissu E / S PLL
• Mémoire – 64 Mo Sdram, bus de données x32 bits
• Stockage – Prise de carte microSD
• Réseautage – Port Gigabit Ethernet RJ45
• Affichage – sortie HDMI
• Expansion
  • Connecteur GPIO à 40 broches (3,3 VDC)
  • Connecteurs PMOD 2x à 12 broches (3,3 VDC)
• Programmation
  • Programmeur USB Blaster III à bord accessible via un connecteur USB Type-C
  • Mode ASX4 avec un flash QSPI de 128 mbit
• Mission
  • 4x LED
  • Interrupteurs de diapositive 2x
  • Boutons de poussée 2x
• Alimentation – 5 VDC Barrel Jack entrée
• Dimensions – 85 x 70 mm

Au moment de la rédaction du moment de la rédaction, la société n’a pas fourni de détails spécifiques sur l’assistance logicielle. Cependant, ils mentionnent qu’un manuel d’utilisation, une fiche technique, des schémas de carte et des projets de démonstration seront bientôt disponibles. Cependant, à partir de l’annonce de l’Agilex 3 l’année dernière, nous savons que le FPGA soutient la suite de conception de Quartus Prime Pro Edition d’Intel, qui présente un compilateur moderne et le flux de conception hyper-conscient pour rationaliser les cycles de conception et améliorer les performances. Pour un développement matériel plus large, le cadre ONEAPI d’Intel permet une programmation unifiée entre les CPU, les GPU, les FPGA et d’autres accélérateurs, mais il serait mieux adapté au FPGA Agilex 3 SOC avec des noyaux Cortex-A55, qui manquent dans le tableau de développement couvert ici. De plus, l’écosystème d’Altera propose divers outils conçus pour la famille Agilex 3, y compris la boîte à outils Transmetteur pour les tests d’interface à grande vitesse, le concepteur de plate-forme pour l’intégration du système, le constructeur DSP pour les applications de traitement du signal et le studio de développement ARM pour le développement de logiciels intégrés.

Dans la boîte, vous obtiendrez un dissipateur thermique préinstallé et une plaque supérieure en acrylique, un câble USB de type C avec un adaptateur d’alimentation de 5 V / 2 A et quatre supports de pieds de silicone. La société mentionne également que la carte prend en charge divers accessoires en option comme un kit de servo-moteur à 24 canaux, un écran LCD Touch 2,4 ″ LT24, un kit d’appareil photo D8M-GPIO, un module de détection sans fil RFS2, et plus encore.

L’Atum A3 Nano est disponible pour 180 $ en crochet, avec des frais d’expédition de 8 $ aux États-Unis et 18 $ à l’étranger. La société prévoit d’expédier les commandes dès le 15 août 2025.
