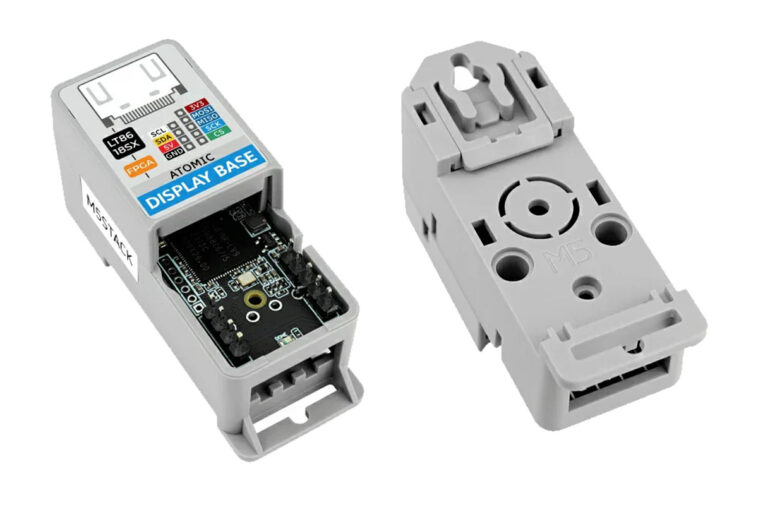

M5Stack a récemment lancé la base d’affichage M5Stack ATOMIC, un pilote d’affichage HDMI conçu pour émuler la sortie de données SPI TFT-LCD traditionnelle à l’aide du FPGA Gowin GW1NR-9C et d’une puce RVB vers HDMI LT8618SX intégrée et conçu pour fonctionner avec l’Atom de l’entreprise. Famille de contrôleurs IoT basée sur des microcontrôleurs sans fil ESP32.
Le module prend en charge une sortie d’image jusqu’à 720p (1280 × 720) avec une profondeur de couleur de 24 bits et a une fréquence d’images moyenne de 12 à 16 FPS. De plus, il peut être associé aux hôtes de la série ATOM pour répondre à divers besoins en matière de mémoire et d’applications. Ces caractéristiques rendent cet appareil compact adapté aux écrans de contrôle industriel, aux écrans d’informations pour les maisons intelligentes, aux présentations éducatives et de conférence et aux écrans de surveillance à distance. Le seul inconvénient de cet appareil est qu’il nécessite un écran avec une mise à l’échelle de résolution adaptative pour éviter les problèmes de compatibilité.
Spécifications de la base d’affichage M5Stack ATOMIC (pilote d’affichage HDMI)
- FPGA – Gowin GW1NR-9C (fiche technique PDF) FPGA avec 8 640 LUT utilisés pour simuler la sortie de données SPI TFT-LCD,
- Pont HDMI – Puce Lontium Semi LT8618SX RVB vers HDMI avec une profondeur de couleur de 24 bits jusqu’à 1280 × 720 en sortie à 60 ips (fréquence d’image optimisée jusqu’à 12 ~ 16 FPS)
- Interfaces
- SPI (FPGA)
- I2C (LT8618SX)
- Alimentation – Via le périphérique hôte (non spécifié)
- Dimensions
- Taille du produit – 64 x 24 x 29 mm
- Taille du paquet – 136 x 92 x 30 mm
- Poids
- Poids du produit – 15,2 g
- Poids du colis – 17,3 g
L’ATOMIC Display Base n’est pas un appareil autonome mais fonctionne comme un appareil complémentaire pour AtomS3R, AtomS3R-CAM, AtomS3, AtomS3 Lite et d’autres appareils dont la liste se trouve à la fin de la page de documentation. Sur la même page, vous pouvez trouver le manuel de conception de liens vers la fiche technique, le schéma et la bibliothèque Arduino qui vous aideront à démarrer très facilement. La société mentionne également que l’appareil peut être programmé avec le framework ESP-IDF.
Nous avons déjà parlé du M5Stack ATOM Display Lite, qui est très similaire à l’ATOMIC Display Base mais conçu pour des besoins différents. Le kit Atom Lite est livré sous forme de kit avec un contrôleur IoT M5Stack Atom Lite ESP32 avec une LED RVB programmable, un bouton de réinitialisation et un port d’extension Grove. La base d’affichage ATOMIC prend en charge une gamme plus large de modules Atom. Nous avons également écrit sur le PC Olimex RP2040 Pico et l’Adafruit Feather RP2040 avec port de sortie DVI qui vous permet d’afficher des images et des graphiques à partir d’un microcontrôleur sur un moniteur ou un téléviseur HDMI.
La base d’affichage ATOMIC M5Stack coûte environ 19,95 $ et est disponible sur AliExpress et dans la boutique M5stack. Les utilisateurs européens le trouveront également sur openelab.io pour 22,06 €.
