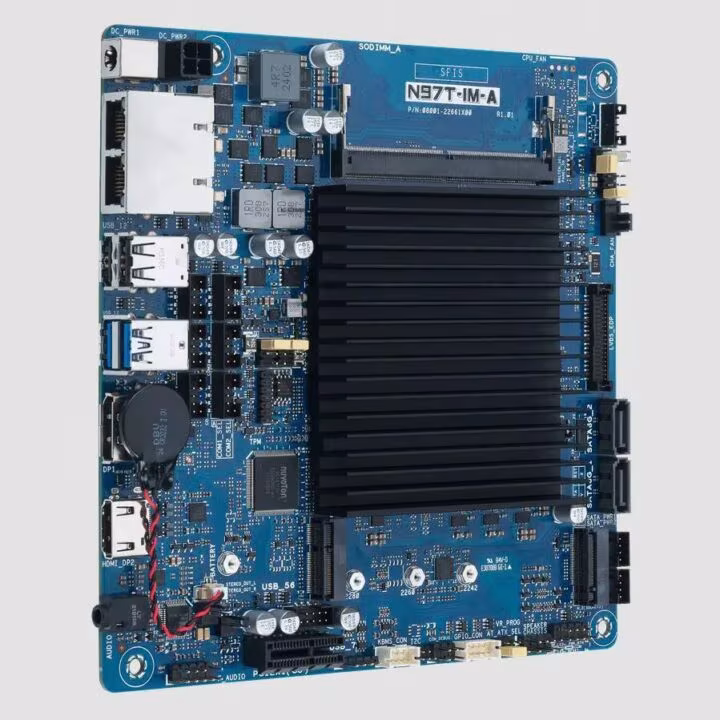

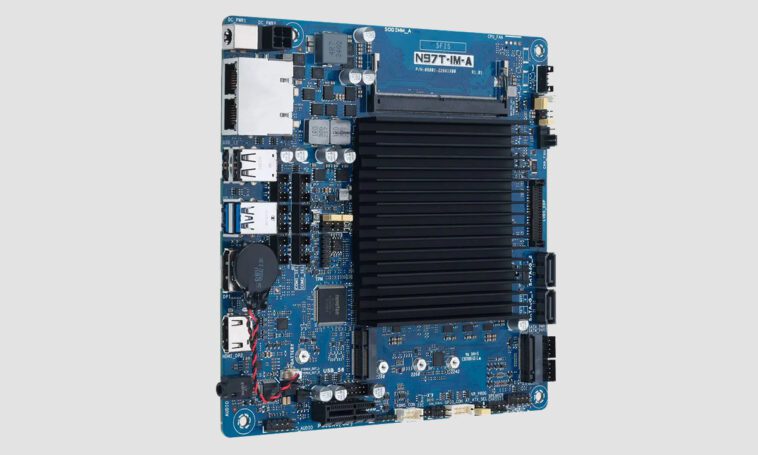

ASUS N97T-IM-A – Une carte mère mini-ITX mince alimentée par un processeur Intel N97 Alder Lake-N

L’ASUS N97T-IM-A est une carte mère Mini-ITX fine destinée à une utilisation industrielle et embarquée, dotée du processeur Intel N97 Alder Lake-N (4 cœurs, 2,0-3,6 GHz) avec jusqu’à 16 Go de mémoire DDR5 à 4800 MHz et deux ports Ethernet gigabit utilisant des contrôleurs Realtek RTL8111H.

La carte mère comprend également deux ports SATA III 6 Gbit/s, un emplacement PCIe 3.0/2.0 x1 et deux emplacements M.2 pour NVMe et Wi-Fi/Bluetooth. Elle prend en charge les sorties vidéo HDMI 2.0, DP++ et LVDS, avec eDP en option, et peut gérer des résolutions jusqu’à 4K à 60 Hz. Conçue pour durer, la N97T-IM-A est conçue pour les environnements exigeants avec un cycle de vie du produit de sept ans.

Dans l’un de nos derniers articles, nous avons parlé de la Jetway JNUC-ADN1, une autre carte mère SBC alimentée par Intel N97, mais dans un format NUC (Next Unit of Computing) plus petit, et de la Jetway JMTX-ADN8, une autre carte mère mini-ITX N97. En dehors de cela, nous avons également écrit sur des cartes mères similaires au format mini-ITX, notamment ASUS PRIME N100I-D D4, Radxa ROCK 5 ITX, MW-100-NAS et ASRock IMB-A8000. N’hésitez pas à vérifier si vous êtes intéressé par les cartes mères mini-ITX.

Spécifications de la carte mère mini-ITX mince Asus N97T-IM-A

• SoC – Processeur Intel N97 quad-core Alder Lake série N avec carte graphique Intel Gen 12 UHD ; TDP 12 W ; fréquence turbo max. 3,6 GHz
• Mémoire – Jusqu’à 16 Go DDR5 à 4 800 MT/s avec ECC en bande (IBECC)
• Stockage
  • Emplacement M.2 Key-M pour SATA 3.0 ou PCIe x2 pour SSD
  • 2x SATA Gen 3.0, jusqu’à 6 Gb/s (si un SSD M.2 en mode SATA est installé dans l’emplacement de clé M M.2, le port SATA 2 sera désactivé)
• Afficher
  • HDMI 2.0, jusqu’à 4096 × 2160 à 60 Hz à 60 Hz
  • DP++ 1.2, jusqu’à 4096 × 2160 à 60 Hz
  • LVDS jusqu’à 1920 × 1200 à 60 Hz
  • DP++ 1.4, jusqu’à 4096 × 2160 à 60 Hz (avec HDMI, en option sur demande)
  • eDP jusqu’à 4096 × 2160 à 60 Hz (avec LVDS)
  • Prise en charge de trois écrans (HDMI + DP + LVDS ou HDMI + DP + eDP, DP + DP + LVDS, DP + DP + eDP)
• Audio
  • Code – Realtek ALC897
  • Sortie de ligne par défaut, basculez vers l’entrée de ligne en réaffectant
  • Prise audio 3,5 mm
  • En-tête audio du panneau avant
  • En-tête de haut-parleur
  • 2x connecteurs de haut-parleurs stéréo internes (2 broches, prenant en charge 3 watts par canal)
• Mise en réseau – 2 ports Gigabit Ethernet RJ45 via contrôleurs Reaktek RTL8111H ; prise en charge WOL/PXE
• USB
  • 2x USB3.2 Gen1
  • 2x USB 2.0
  • 3x connecteurs USB 2.0 internes
• En série
  • 4x RS232
  • 1x RS232 avec sélection Ring/5V/12V via cavalier
  • 1x RS232/422/485 avec sélection Ring/5V/12V via cavalier
• Expansion
  • 1 emplacement PCIe 3.0/2.0
  • 1x prise M.2 E-key, type 2230 pour appareils WiFi/Bluetooth, prenant en charge PCIe x1, USB 2.0 et CNVI
  • 1x socket M.2 M-key, type 2242/2260/2280 (mode PCIe x2/SATA) prend en charge NVMe
  • GPIO 8 bits
  • En-tête I2C
• Sécurité – En-tête SPI TPM
• Divers
  • Minuterie de surveillance
  • Connecteur de ventilateur de châssis (mode PWM)
  • En-tête du panneau système pour voyant LED du disque dur, voyant LED PWR, bouton d’alimentation, réinitialisation
  • Connecteur pour clavier et souris PS/2
  • RTC avec batterie lithium CMOS
  • Intrusion dans le châssis
  • Grand dissipateur thermique pour un refroidissement sans ventilateur
• Alimentation – 9 V-36 V CC via prise CC ou connecteur d’alimentation ATX à 4 broches
• Plage de température – Fonctionnement : 0 ~ 60 °C ; stockage : -40 ~ 85 °C
• Humidité de fonctionnement – ​​10%~95% à 40°C
• Certifications
  • CEM – CE, FCC, VCCI, BSMI, RCM
  • Sécurité – CE-LVD
• Dimensions – 170 x 170 mm (format mini-ITX)

En termes de logiciel, cette carte mère Intel N97 Thin Mini-ITX prend en charge Microsoft Windows 10 (64 bits) et Windows IoT Enterprise, ainsi que les distributions Linux comme Ubuntu, RedHat Enterprise et OpenSUSE. Elle est également livrée avec la suite ASUS IoT, comprenant un moniteur matériel, une planification de l’alimentation, un contrôle des ventilateurs, une minuterie Watch Dog et un GPIO. La suite fournit des options API et GUI pour le contrôle de l’interface utilisateur. La société fournit des pilotes et des outils pertinents sur la page produit.

La carte mère ASUS N97T-IM-A au format mini-ITX est disponible au prix de 234 $, frais de port compris, dans la boutique officielle ASUS. ASUS propose un cycle de vie du produit de sept ans pour une assistance et une disponibilité à long terme, ainsi qu’une garantie constructeur de trois ans.
