ASIARF AWH575-MF1 est un contrôleur / télécommande IoT industriel WiFi Halow avec des interfaces ADC RS232, RS485, I2C, SPI, UART et 12 bits pour connecter des capteurs ou des actionneurs et conçu pour une communication M2M à faible puissance à long terme.

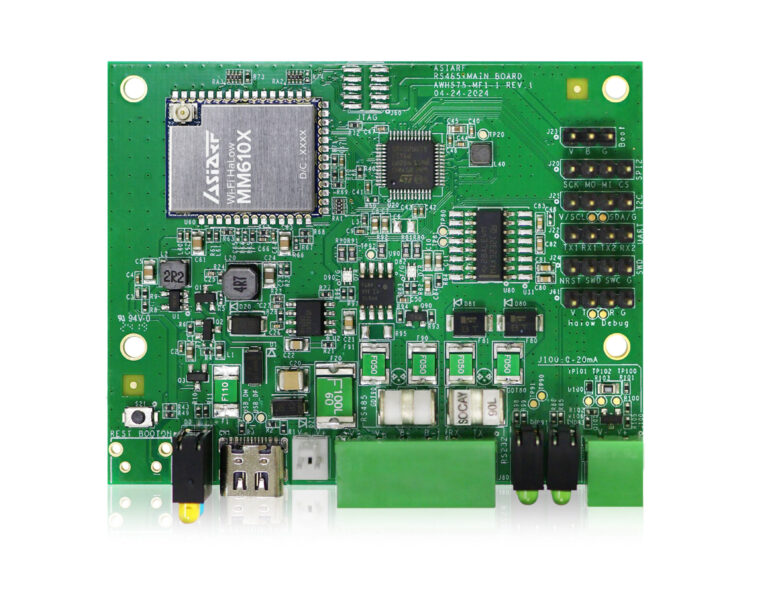

La carte est composée d’un microcontrôleur Cortex M33 STMICRO STMICRO pour gérer les E / O et communiquer avec un module MM6108 WiFi Halow (802.11Ah) fabriqué par ASIARF. La carte prend la puissance d’un port USB-C ou éventuellement à partir d’un terminal prenant en charge une entrée plus large 9V à 24V CC.
ASIARF AWH575-MF1 Spécifications:
- MCU – STMICRO STM32U585CIT6Q
- CPU – ARM Cortex-M33 Core @ 160 MHz
- Mémoire – 786 KB SRAM
- Stockage – Flash de 2 Mo
- Wi-Fi Halow
- Module ASIARF 802.11AH basé sur Morse Micro MM6108 Chipset
- Plage de fréquences – 902 MHz à 928 MHz
- Bande passante de canal – 1/2/4/8MHz
- Débit de données – Tate de données maximum à flux unique de 10 Mbps
- Power de transmission – 21dbm +/- 2dbm @ mcs 0
- Modulation – BPSK / QPSK / 16 QAM / 64 QAM
- Plage jusqu’à 1 km (ligne de vue)
- Antenne – Antenne dipôle via le connecteur IPEX
- Sécurité sans fil
- Prise en charge matérielle du moteur de chiffrement AES pour SHA-256, SHA-384, SHA-512
- WPA3 avec des cadres de gestion protégés (PMF) et un cryptage sans fil opportuniste (OWE)
- Interfaces
- En-tête SPI à 4 broches
- En-tête I2C à 4 broches
- En-tête série à 4 broches avec UART1 et UART2
- Bornes
- RS-485 avec 50 bps à 9 600 kbps (9,6 Mbps) Taux de bauds, prise en charge de Modbus RTU, Modbus ASCII
- RS-232 jusqu’à 921,6 kbps
- ADC 12 bits avec jusqu’à 2,75 taux d’échantillonnage MSPS; 1,62 à 3,6 V VDDA
- Débogage – En-tête SWD (débogage de fil série) et en-tête de débogage Halow
- Mission
- Bouton de réinitialisation
- LED pour la puissance, le Wi-Fi Halowlink, RS-485 TX / RX et RS-232 RX / TX
- Alimentation électrique
- 5V DC / 2A via USB-C
- 9 à 24V DC (option) via le terminal
- Consommation d’énergie – jusqu’à 10W
- Dimensions – 76 x 60 mm
- Poids – 300 grammes

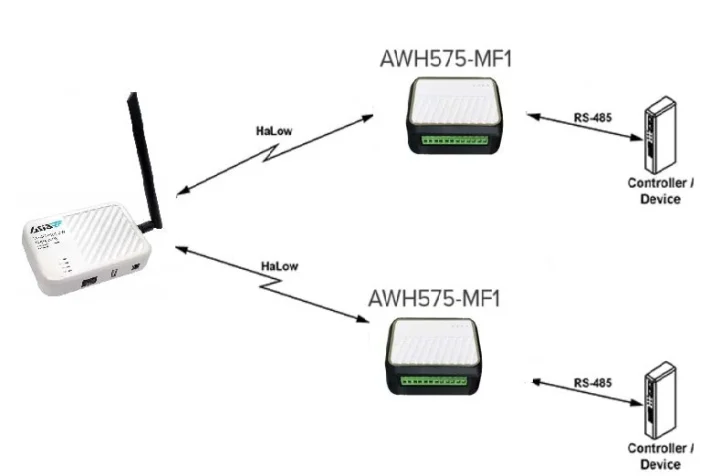

Malheureusement, je n’ai trouvé aucune information sur le micrologiciel / logiciel. Le contrôleur IoT industriel AWH575-MF1 sert de pont entre les capteurs / actionneurs connectés sur des interfaces prises en charge RS-485, RS-232 ou d’autres interfaces prises en charge, et une passerelle comme le WiFi Mesh ASIARF ARFHL-AP-MS01, le WiFi de 2,4 GHz WiFi et le halalage WiFi 900 MHz.
La société affirme qu’elle offre une gamme plus longue par rapport aux appareils Wi-Fi et Bluetooth à basse énergie (BLE), mais ne le compare pas à d’autres solutions LPWAN en fonction de normes comme Lorawan ou Mioty. Alors que 802.11h (WiFi Halow) est censé être un protocole IoT, je l’ai surtout vu avec des caméras en raison de son débit binaire plus élevé par rapport au LPWAN, et je pense que l’AWH575-MF est le premier contrôleur IoT WiFi Halow que j’ai vu jusqu’à présent.
Les applications cibles incluent l’automatisation industrielle pour la surveillance en temps réel, la maintenance prédictive et le contrôle des processus, la surveillance des actifs à distance (huile et gazoduc, les systèmes énergétiques, les installations de traitement de l’eau), la chaîne de logistique et d’approvisionnement et l’agriculture intelligente.
ASIARF vend le contrôleur AWH575-MF1 avec une antenne WiFi Halow et un câble SMA à IPEX pour 99 $ sur son site Web (une enceinte ne semble pas incluse), et la passerelle ArfHL-AP va pour 168 $.
