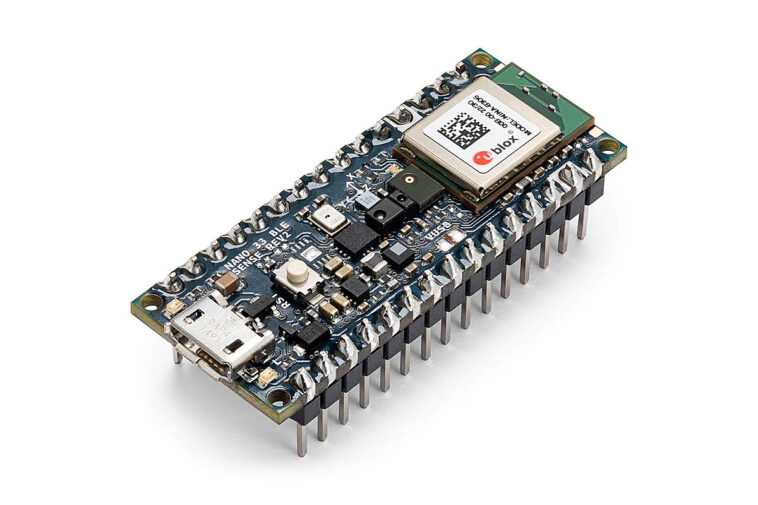

Arduino Nano 33 BLE Sense Rev2 est une nouvelle révision de la carte d’apprentissage automatique Nano 33 BLE Sense avec essentiellement les mêmes fonctionnalités, mais certains capteurs ont changé ainsi que d’autres modifications « pour améliorer l’expérience des utilisateurs ».
Les principaux changements sont que l’IMU à 9 axes STMicro LSM9DS1 a été remplacé par deux IMU de Bosch SensorTech, à savoir l’accéléromètre et le gyroscope à 6 axes BMI270, et le magnétomètre à 3 axes BMM150, un capteur de température et d’humidité Renesas HS3003 a pris la place d’un STMicro HTS221, et le microphone est maintenant un MP34DT06JTR de STMicro au lieu d’un MP34DT05. Toutes les pièces remplacées proviennent de STMicro, il est donc tout à fait possible que la deuxième révision de la carte ait été principalement destinée à résoudre les problèmes d’approvisionnement.
Spécifications Arduino Nano 33 BLE Sense Rev2 (ABX00069) :
- Module sans fil – Module U-blox NINA-B306 alimenté par un microcontrôleur Nordic Semi nRF52480 Arm Cortex-M4F à 64 MHz avec 1 Mo de mémoire flash, 256 Ko
RAM, connectivité Bluetooth 5.0 LE - Extension – 2x embases d’extension à 15 broches avec jusqu’à 14x GPIO, 13x broches LED, 5x PWM, 8x entrées analogiques, UART, I2C, SPI, réinitialisation et signaux d’alimentation (+5V, +3.3V, GND, Vin, AREF, …)
- Capteurs
- Accéléromètre 3 axes Bosch SensorTech BMI270 + gyroscope 3 axes
- Magnétomètre 3 axes Bosch SensorTech BMM150
- Micro MP34DT06JTR
- APDS9960 geste, lumière, capteur de proximité
- Capteur de pression barométrique LPS22HB
- Capteur de température et d’humidité Renesas HS3003
- HW Security – Puce cryptographique Microchip ATECC608A
- Divers – Bouton de réinitialisation
- Alimentation – 5V via port micro USB et 5 à 18V via Vin
- Dimensions – 45 x 18 mm compatible avec l’Arduino Nano d’origine
- Poids – 5 grammes
D’autres changements incluent le remplacement de la puce d’alimentation (MPM3610 pour MP2322), l’ajout d’un cavalier à souder VUSB sur le dessus de la carte et de nouveaux points de test pour USB, SWDIO et SWCLK. Sur le plan logiciel, vous n’aurez qu’à changer les bibliothèques en Arduino_BMI270_BMM150 pour les nouveaux IMU et Arduino_HS300x pour le nouveau capteur de température et d’humidité, et après cela, je comprends que votre code Arduino existant devrait fonctionner sans autres modifications.
Arduino fournit une documentation détaillée pour la nouvelle carte avec des tutoriels, des fichiers de conception matérielle (Altium), un forum de support, etc. Toutes les cartes Arduino ne sont pas du matériel open source, mais le Nano 33 BLE Sense Rev2 avec le kit Make Your UNO et un adaptateur de borne à vis pour Nano sont les trois produits matériels qui étaient open source en 2022 selon le rapport Open Source 2022 d’Arduino. .
L’Arduino Nano 33 BLE Sense Rev2 se vend 40,50 $ / 38,21 euros sans en-têtes et 43,50 $ / 41,04 euros avec en-têtes. C’est une augmentation de prix assez importante sur quatre ans depuis que l’Arduino Nano 33 BLE Sense original s’est vendu 29,50 $ sans en-têtes et 31,50 $ avec en-têtes au lancement en mai 2019, mais c’est juste le monde dans lequel nous vivons maintenant…
