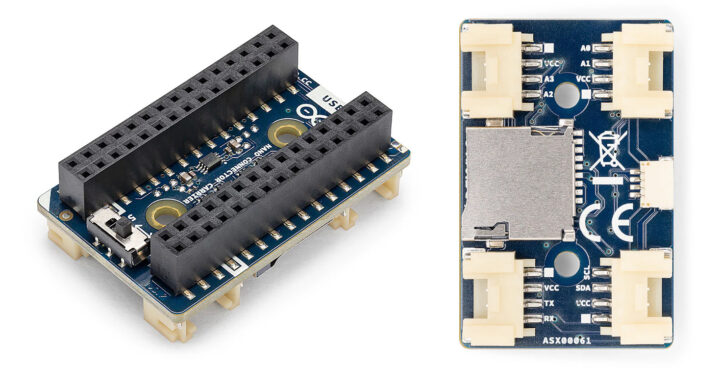

L’arrière du connecteur Arduino Nano est une carte complémentaire compacte conçue pour les planches Arduino Nano pour permettre une connexion facile aux modules d’extension QWIIC, Grove et Modulino.

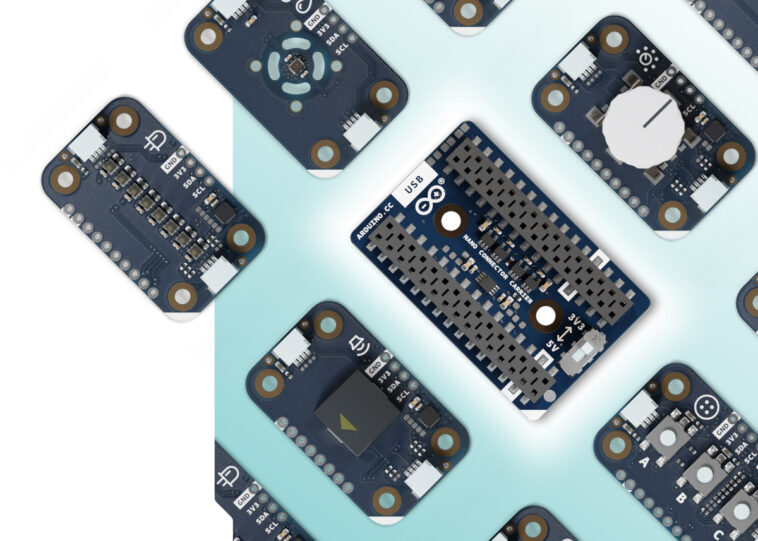

La société a également annoncé sept nouveaux nœuds Modulino qui sont disponibles individuellement pour l’entrée utilisateur (bouton par exemple, le bouton), les capteurs (IMU, TOF), la sortie audio et une courte bande de LED RGD.

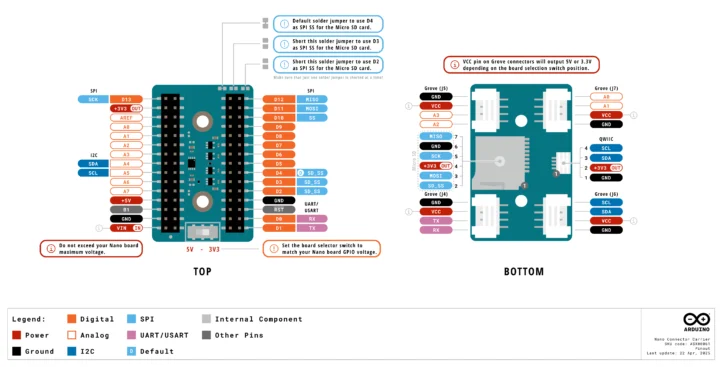

Spécifications du transporteur de connecteurs Arduino Nano:
- Stockage – Lecteur de carte microSD (SPI)
- Interfaces d’extension
- Connecteurs d’E / S analogiques / numériques 4x Grove – 2x Analog, 1x I2C, 1x UART
- Connecteur QWICC I2C
- En-tête du tableau double pour les conseils de série Arduino Nano
- Tension d’E / S – Commutation entre 3,3 V et 5V
- Dimensions – 43 x 28 mm
La carte fonctionne avec des modules Studio Grove Seed et des nœuds Arduino Modulino connectés sur le connecteur QWICC:
- Bouton modulino – un codeur rotatif avec bouton-poussoir
- Pixels Modulino – 8x LED RVB adressable
- Distance modulino – un capteur de temps de vol (TOF) pour mesurer la proximité
- Mouvement modulino – un IMU à 6 axes pour capturer le mouvement et l’orientation
- Modulino Brozzer
- Modulino Thermo – détection de température et d’humidité
- Boutons Modulino – trois boutons poussoirs avec LED pour l’interaction
Si ceux-ci semblent familiers, c’est parce que les sept modules ont été vendus dans le cadre de la prise Arduino et font du kit avec un WiFi Arduino Uno R4. Ils ne sont donc pas exactement nouveaux, et le principal changement est qu’ils peuvent désormais être achetés individuellement.
La solution est conçue pour être programmée avec Arduino ou Micropython et fonctionne mieux avec les cartes Arduino Nano RP2040 Connect, Nano ESP32 ou Nano Matter pour les projets IoT. Une bibliothèque Modulino pour Arduino et Micropython est disponible et des modèles de nuages Arduino préconfigurés.
Le transporteur Arduino Nano Connector est vendu sur le magasin Arduino pour 11,80 $ US ou 13,3 euros. Les nœuds Modulino peuvent être achetés pour 6,50 $ à 11,80 $ ou 7,30 à 13,30 euros, selon le module sélectionné.
