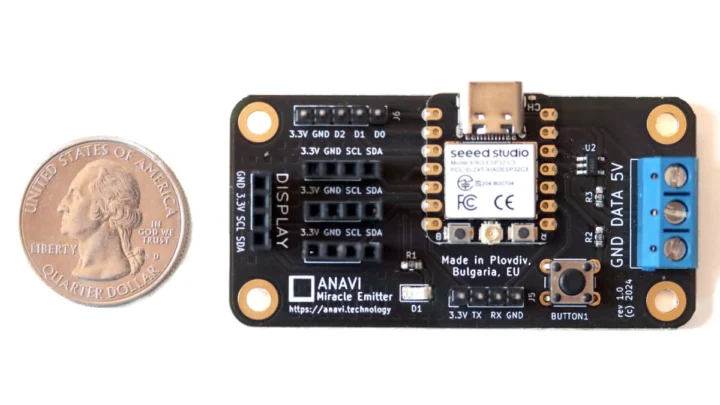

Anavi Miracle Emitte est un manuel open source ESP32-C3 et un contrôleur BLE BLE conçu pour contrôler les bandes LED RVB adressables 5V, qui fonctionne avec l’assistant à domicile sur MQTT et prend également en charge le firmware WLED populaire pour contrôler facilement la bande LED via une interface Web.
Il comprend également quatre en-têtes d’extension I2C pour les capteurs et un petit écran OLED, un en-tête UART et un en-tête GPIO. Il s’agit d’une mise à jour du contrôleur Miracle de Leon Anavi introduit en 2019 avec un ESP8266. Beaucoup de choses ont changé depuis lors, et il est devenu plus facile que jamais de contrôler les bandes de LED RVB à l’aide de logiciels et de micrologiciels open-source.
Spécifications d’émetteur miracle Anavi:
- Module sans fil – Studio Xiao ESP32C3
- Wireless MCU – EspressIF Systems ESP32-C3 Microcontrôleur RISC-V monocore RISC-V à 160 MHz avec SRAM 400KB, 384KB ROM, 4MB Flash, Wi-Fi 4 & Bluetooth LE 5.0 Connectivité
- Antenne – Antenne U.FL externe
- Port USB – USB Type-C pour l’alimentation et la programmation
- Connecteur de bande LED RGB – Bloc de borne à vis à 3 broches avec 5V, données, GND
- Affichage – MINI MINI OLED en option (via en-tête d’affichage I2C)
- Expansion
- En-têtes 3x I2C pour les modules de capteur en option
- En-tête GPIO à 5 broches
- En-tête UART à 4 broches
- Misc – Bouton utilisateur
- Alimentation électrique
- 5V / 1A via le port USB-C; OK pour les bandes courtes
- 5V via la borne à vis pour les bandes LED RVB plus longues
- Dimensions – 65,29 x 32,77 mm
Comme les autres planches de Leon, l’émetteur miracle d’Anavi est un matériel open source avec les fichiers de conception de matériel Kicad et les illustrations pour l’enceinte acrylique mise à disposition sur github. Si vous souhaitez contrôler les bandes LED RVB non additionnables 12V non additionnables, l’ancien contrôleur de lumière Anavi (autonome) ou Anavi Light Phat sont ce que vous pourriez rechercher.

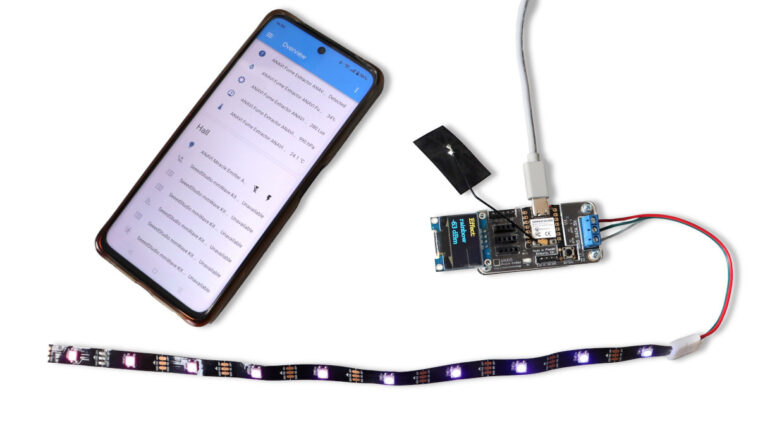

Ces jours-ci, lorsque nous lisons sur une carte ESP32 compatible avec l’assistant à domicile, ce qui implique souvent un firmware esphome et un fichier YAML pour la configuration. Bien qu’il devrait également être possible de le faire avec le contrôleur Miracle, Leon a décidé d’écrire son propre croquis Arduino avec le support MQTT (et par extension à domicile) et d’utiliser la bibliothèque d’animation Fastled. Le firmware peut également gérer plusieurs capteurs I2C hors de la boîte, à savoir le capteur de lumière BH1750, la température BMP180 et le capteur de pression barométrique, la couleur APDS-9960 RVB, la lumière ambiante, la proximité et le capteur gestin et le capteur de température et d’humidité HTU21D. Alternativement, il est également possible d’installer le firmware Wled, qui devrait être plus facile à utiliser, mais les capteurs ne sont pas pris en charge.

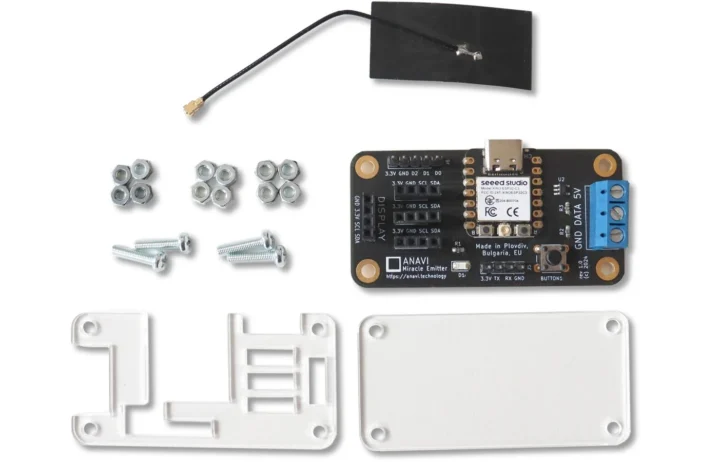

L’émetteur de miracle d’Anavi a récemment lancé sur Crowd Supply. Les récompenses commencent à 30 $ pour le kit indiqué ci-dessus avec la planche, une antenne, une enceinte et quelques vis et écrous. Le kit de démarrage de 45 $ ajoute un écran OLED et une bande LED RVB avec 10 néopixels, et le kit de développeur de 60 $ ajoute en outre trois capteurs pour les gestes et la reconnaissance des couleurs, la lumière, la température et la surveillance de l’humidité. L’expédition est gratuite aux États-Unis et 12 $ au reste du monde, et les livraisons devraient commencer d’ici la fin de juillet.
