Comme le rapporte cnx-software, Chen Liang (陳亮) a mis au point une application innovante utilisant l’Espressif ESP32-C5 : un analyseur Wi-Fi double bande qui vous permet de visualiser la puissance des signaux des points d’accès Wi-Fi sur les bandes 2,4 GHz et 5 GHz dans votre environnement.
Analyseur Wi-Fi ESP32-C5 : 2,4 GHz et 5 GHz sous un même toit

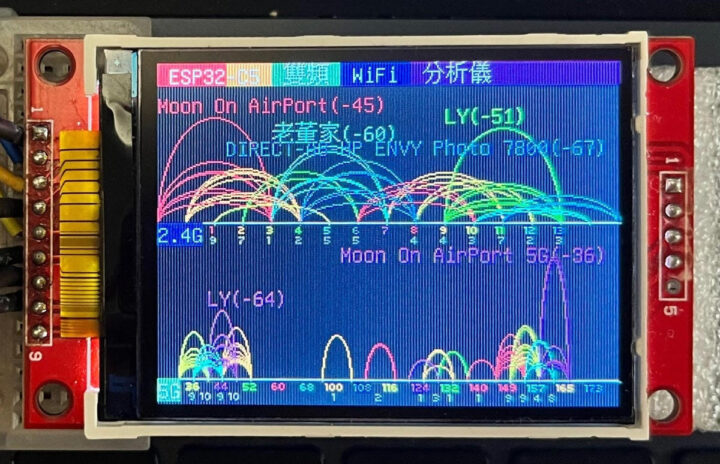

Cette solution se présente comme une alternative à de nombreuses applications d’analyse Wi-Fi disponibles sur smartphones, mais elle est basée sur la carte ESP32-C5 couplée à un écran utilisant les bibliothèques Arduino_GFX, notamment avec le pilote ILI9341. Cela simplifie l’utilisation pour les débutants, car ils n’ont pas besoin de modifier le code pour faire fonctionner l’analyseur. Voici un aperçu de son interface.
Configurations faciles avec l’ESP32-C5-DevkitC-1 et ILI9341

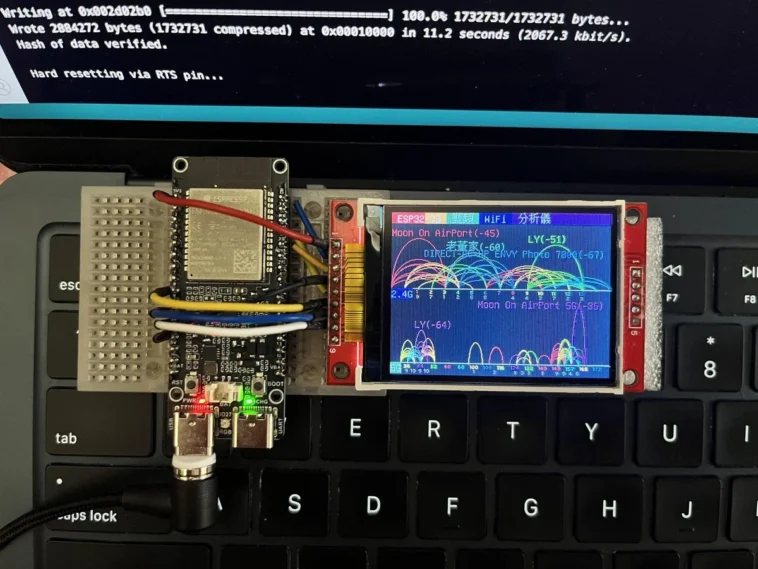

Pour reproduire cette configuration, Chen a utilisé la carte ESP32-C5-DevkitC-1, ou un de ses clones, assemblée avec un écran ILI9341. Le câblage s’effectue simplement à l’aide d’une maquette, comme illustré ci-dessous.

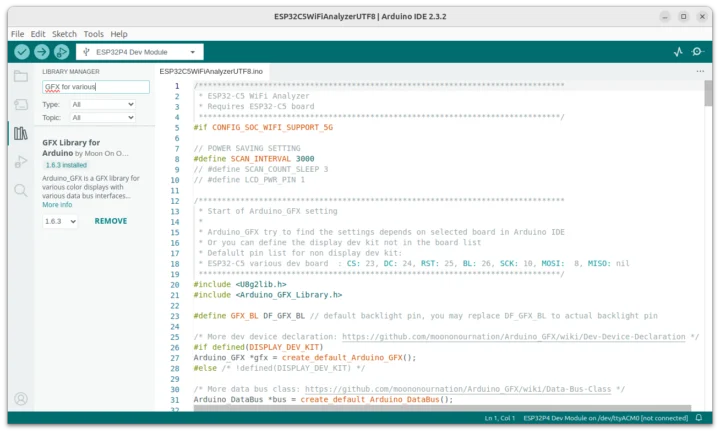

Ensuite, il faut ouvrir l’IDE Arduino, installer le support de la carte ESP32 si cela n’a pas encore été fait, ainsi que la bibliothèque GFX pour Arduino de Moon On Our Nation. Il convient de charger l’exemple de croquis nommé ESP32C5WiFiAnalyzer.ino ou ESP32C5WiFiAnalyzerUTF8.ino accessible dans la section Exemples > Bibliothèque GFX pour Arduino > WiFiAnalyzer. Le second croquis est compatible avec les caractères non-ASCII, mais nécessite 2 Mo pour les polices UTF-8, ainsi il est suggéré de sélectionner l’option « Huge App (3M No OTA< 1MB SPIFFS) » dès qu’on choisit la carte ESP32-C5.
Il ne reste plus qu’à connecter un câble USB-C à la carte, à compiler et flasher le firmware, et l’utilisation peut commencer !
Utilisation efficace : un aperçu des résultats en temps réel
En ce qui concerne son efficacité, selon les retours visuels, les résultats sont plutôt satisfaisants. La vidéo fournie ci-dessous, où l’on peut également admirer le câble USB-C magnétique, montre des performances convaincantes. Chen précise que dans sa zone de scan, il observe un nombre supérieur de points d’accès Wi-Fi 5 GHz comparés à ceux en 2,4 GHz. Néanmoins, comme le signal Wi-Fi 5 GHz est beaucoup plus affaibli lorsqu’il traverse des murs, la plupart des signaux sont à des niveaux inférieurs à -70 dB. Cela signifie que le Wi-Fi 5 GHz rencontre moins d’interférences de la part des autres points d’accès environnants. En prime, le Wi-Fi 5 GHz offre davantage de canaux disponibles et une bande passante plus large, ce qui en fait une option idéale pour une connexion haut débit dans des espaces restreints.
Envisager des terminaux intelligents ou écrans ESP32-C5 reliés à une batterie pourrait être une bonne direction pour ceux qui préfèrent ne pas installer d’application d’analyse Wi-Fi sur leur smartphone.
