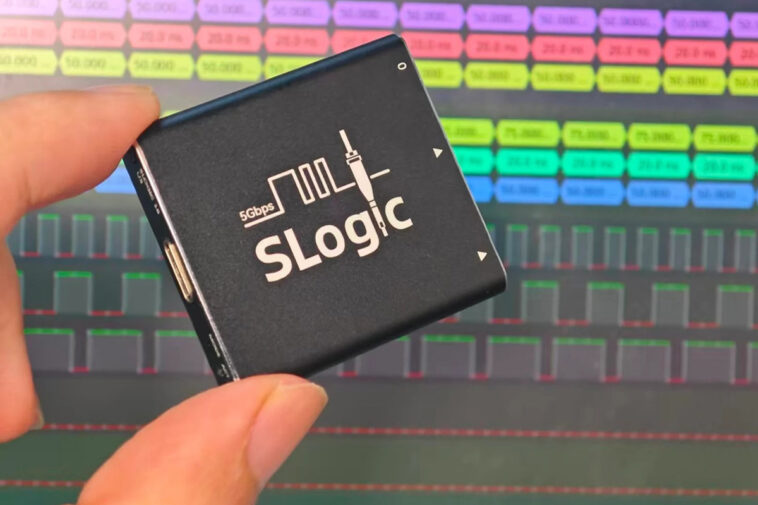

Selon cnx-software, le SLogic16U3 est un analyseur logique USB 3.0 compact et abordable, offrant une bande passante allant jusqu’à 3,2 Gbit/s avec une capacité de 16 canaux d’entrée. Il est conçu spécifiquement pour le débogage, la rétro-ingénierie, ainsi que la vérification des circuits numériques et des systèmes embarqués.
Bande passante de 3,2 Gbit/s et 800 MS/s : le SLogic16U3 face à ses concurrents
Cette unité supporte des taux d’échantillonnage atteignant 800 MS/s lorsqu’on utilise quatre canaux, tandis que pour huit canaux, le taux descend à 400 MS/s, et il est de 200 MS/s pour les seize canaux. Cette performance est permise grâce à une interface USB 3.0 de 5 Gbit/s. Le SLogic16U3 peut accepter des signaux d’entrée allant de 0 à 10 V et possède des seuils de déclenchement réglables entre 0 et 6 V. Fabriqué dans un boîtier en aluminium aux dimensions compactes de 40 × 40 × 10 mm, il prend en charge plus de 150 protocoles tels que SPI, I²C, UART, CAN et JTAG. De plus, il offre un déclenchement sur les bords avec diffusion en temps réel via USB, et peut être agrandi avec un module ADC optionnel pour des fonctionnalités d’oscilloscope. Ce matériel s’intègre parfaitement avec les logiciels Sigrok et PulseView pour une visualisation efficace des formes d’onde.
Compatible avec plusieurs OS : des fonctionnalités avancées pour 69 $

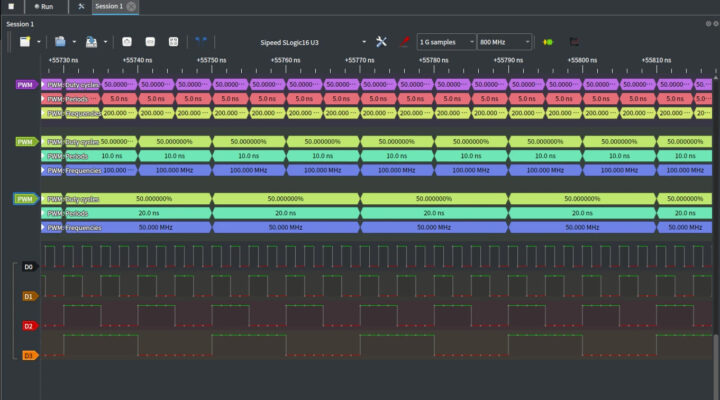

Le SLogic16U3 est compatible avec Windows, Linux et macOS grâce à l’intégration avec Sigrok/PulseView, ce qui permet une capture en temps réel de signaux, l’affichage des formes d’onde et le décodage de protocoles. Bien que les utilisateurs sous Windows soient limités à environ 390 Mo/s (environ 3,1 Gbit/s) en raison de certaines limitations des pilotes USB, ceux utilisant Linux peuvent profiter du taux d’échantillonnage complet de 800 MS/s avec quatre canaux actifs. Le logiciel PulseView inclus permet aux utilisateurs de configurer aisément les canaux, de zoomer sur les signaux, de prendre des mesures et de réaliser des décodages, se positionnant comme un outil flexible pour le débogage intégré et l’analyse des signaux.
Il convient de noter que la vitesse de fonctionnement diminue proportionnellement avec l’activation de plusieurs canaux, un comportement normal pour les analyseurs logiques multicanaux. Lorsqu’on active plusieurs canaux, la bande passante disponible se répartit entre eux, ce qui diminue le taux d’échantillonnage par canal. Cependant, le débit total reste constant à environ 3,2 Gbit/s.
Par exemple : pour quatre canaux, le taux est de 800 MS/s, tandis que pour huit canaux, il tombe à 400 MS/s, et à 200 MS/s pour les seize canaux activés, tout en maintenant un débit total similaire.
SLogic16U3 : un prix attractif face à des modèles concurrents
Le SLogic16U3 se vend à un prix de 69 $ pour la configuration standard, une somme modique comparée à des produits concurrents comme l’ESP32JTAG, coûtant 139 $ avec une limite de 250 MHz, ou l’Analog Discovery 3 à 379 $ proposant un échantillonnage à 125 MS/s. Pour un package avancé à 69,70 $, les utilisateurs peuvent acquérir l’unité principale accompagnée de câbles et d’accessoires pratiques. De plus, Sipeed développe un modèle plus performants, le SLogic32U3 USB 3.2 (10 Gbit/s), qui promet un taux d’échantillonnage allant jusqu’à 1 500 MS/s avec 32 canaux, annoncé à 149 $.
