Analyseur de spectre tinySA : caractéristiques, performances et comparatif des modèles

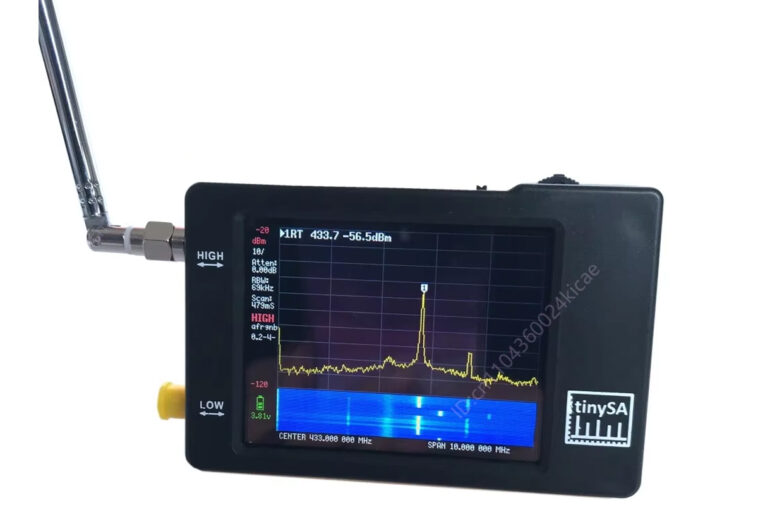

Le tinySA est un analyseur de spectre portatif et un générateur de signaux RF, adapté tant aux amateurs qu’aux professionnels, comme le rapporte cnx-software. Il se décline en trois modèles distincts, tous conçus pour des applications comme le débogage RF, l’test des signaux, la détection d’interférences, les tests de filtres, les mesures d’antennes et l’éducation sur les RF, offrant ainsi une grande flexibilité dans différents contextes.

Des fréquences allant jusqu’à 12 GHz avec tinySA Ultra+ et ses 10 à 12 GHz

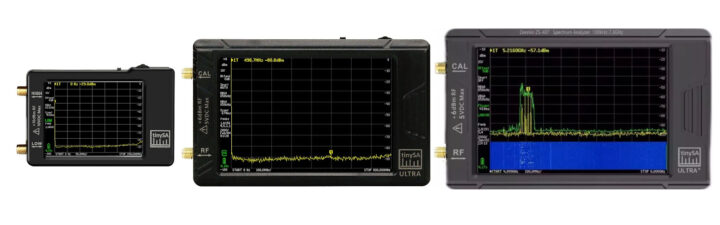

Les trois variantes sont le tinySA Basic, le tinySA Ultra et le tinySA Ultra+. Chacun d’eux prend en charge des plages de fréquences différentes. Ainsi, le modèle de base peut capter des fréquences de 100 kHz à 350 MHz via son entrée basse, et jusqu’à 960 MHz sur l’entrée haute. En comparaison, les modèles Ultra et Ultra+ vont bien au-delà, capables de traiter des signaux jusqu’à 12 GHz. Tous les appareils sont alimentés par une batterie lithium rechargeable via USB-C et possèdent des options de mises à jour logicielles, des routines d’auto-test et d’étalonnage internes ainsi que des paramètres de fréquence et d’amplitude ajustables. Pour les signaux dépassant la puissance de protection d’entrée de +10 dBm, l’utilisation d’atténuateurs externes est recommandée.

Performances comparatives : jusqu’à 7,3 GHz pour tinySA Ultra+

Les spécificités technologiques de chaque modèle sont variées. Le tinySA Basic utilise un MCU principal STM32F072, tandis que les versions Ultra intègrent un STM32F303. Le stockage des données diffère ; alors que le modèle de base nécessite une connexion USB pour le transfert, les variantes Ultra bénéficient d’un emplacement pour cartes MicroSD. Les interfaces utilisateurs sont également améliorées, avec un écran tactile TFT de 2,8″ pour le tinySA Basic et de 4″ pour les modèles Ultra, offrant ainsi meilleure visibilité pour l’utilisateur. Concernant les capacités de l’analyseur, le tinySA Basic se limite à des plages de 350 MHz sur son entrée basse, tandis que l’Ultra+ va jusqu’à 7,3 GHz, effectuée par des modes harmonique.

Les générateurs de signaux incorporés sont également diversifiés. Le tinySA Basic génère des signaux sinusoïdaux de 100 kHz à 350 MHz, alors que le modèle Ultra+ augmente cette capacité jusqu’à 900 MHz. La puissance de sortie et la flexibilité des signaux sont essentielles pour les applications RF actuelles, et le tinySA se positionne ainsi comme un outil polyvalent et performant.

En termes de bimode, l’appareil peut décaler en basse fréquence via des chemins de signal distincts pour accroître la sensibilité. La vitesse de balayage du tinySA est importante car il effectue des mesures par balayage, ce qui peut entraîner des temps de traitement plus longs pour des mesures à RBW étroites. Cela peut être critique pour les signaux transitoires. Pour ce qui est de l’amplitude, les appareils Ultra sont calibrés pour leur fréquence nominale, garantissant ainsi que les utilisateurs obtiennent des résultats fiables dans cet intervalle.

La série tinySA se vend sur Amazon à partir de 57,76 $ pour le modèle de base, jusqu’à 260,99 $ pour le modèle Ultra, tandis que sur AliExpress, les prix commencent à environ 49 $ pour le tinySA Basic. Concernant le tinySA Ultra ZS-405, il est affiché à environ 139 $, tandis que les modèles ZS-406 et ZS-407 sont respectivement autour de 138 $ et 178 $. Ces options tarifaires rendent le tinySA très accessible pour des applications d’expérimentation RF et de mesure.
