Allwinner T536 Quad-core ARM ARM CORTEX-A55 & RISC-V SOC industriel soutient ECC RAM, jusqu’à 3 meilleurs accélérateurs d’IA

Allwinner T536 SOC propose quatre cœurs Cortex-A55, un noyau RISC-V à 600 MHz et un RISC-V à faible puissance pour la gestion de l’alimentation, ainsi que la prise en charge de la mémoire ECC et une NPU en option avec jusqu’à 3 sommets de performances d’IA.

Le processeur est conçu pour fonctionner dans la plage de température industrielle (-40 à + 85 ° C) et offre beaucoup d’E / OS, dont deux Gigabit Ethernet, un DRD USB 3.1 et des interfaces PCIE GEN2 CONBO, MIPI DSI, RVB et LVDS interfaces, paralle csi et mipi csi interfaces, can fd, spi, i2c, uart, et plus de caméra, et plus d’interfaces, peuvent fd, Spi, Spi, i2c, uart, et plus de caméra, et de caméra, peuvent fd, Spi, I2c, uart, et plus de caméra, et de fd. Le SOC est conçu pour les terminaux interactifs, la fabrication intelligente et d’autres équipements industriels AI ED.

Allwinner T536 Spécifications:

• Cœurs de processeur
  • ARM quadricœur Cortex-A55 @ jusqu’à 1,6 GHz
  • E907 RISC-V Core @ jusqu’à 600 MHz
  • E902 RISC-V MCU pour une gestion de faible puissance
• GPU – accélérateur matériel G2D avec fonctions Rotate, Mixer et Scaleur
• FAI
  • Résolution maximale – 4800 x 4224 (hors ligne), 2688 x 4224 (en ligne)
  • Débit d’images max – 8m @ 30fps (hors ligne), 5m @ 30fps (en ligne)
• VPU
  • Décodeur vidéo
    • Mjpeg jusqu’à 4k @ 15fps
    • (M) JPEG jusqu’à 1080p @ 60fps
  • Encodeur vidéo
    • H.264 jusqu’à 4k @ 25fps
    • Mjpeg jusqu’à 4k @ 15fps
    • JPEG jusqu’à 8K x 8K Résolution
• NPU – Facultatif, jusqu’à 3 sommets
• Mémoire – 32 bits DDR3 / DDR3L / LPDDR3 / DDR4 / LPDDR4 / LPDDR4X
  • Jusqu’à 8 Go de RAM sans ECC
  • Jusqu’à 6 Go de RAM avec ECC en ligne (sur les SKU sélectionnés Voir ci-dessous)
• Stockage
  • SDIO 3.0, EMMC 5.1, SPI NOR / NAND FLASH et RAW NAND FLASH pour le démarrage
  • Protection ECC pour SD3.0 et EMMC5.1
  • Interface flash NAND parallèle 8 bits avec maximum 80 bits / 1kb BCH
• Interfaces d’affichage
  • MIPI-DSI à 4 voies jusqu’à 1920 x 1200 @ 60fps
  • LVD à double canal jusqu’à 1920 x 1080 @ 60fps
  • RVB avec mode DE / Sync jusqu’à 1920 x 1200 @ 60fps
• Entrée vidéo
  • CSI parallèle 8/10/12/16
  • 4 + 4-LANE, 4 + 2 + 2-LANE, OU 2 + 2 + 2 + 2-LANE MIPI CSI jusqu’à 8m @ 30fps
• Audio
  • 1X DAC
  • Sortie audio 1X LineoutP / N
  • Interfaces 4x I2S / PCM jusqu’à 16 canaux, 8KHz-384KHz, largeur 8-32 bits
  • Jusqu’à 8 microphones PDM numériques (DMIC)
  • 1x entrée OWA, sortie 1x OWA
• Réseautage – 2x Gigabit Ethernet (GMAC) avec interfaces RGMII / RMII
• USB
  • 1x USB3.1 DRD (multiplexé avec PCIe 2.1)
  • 1x USB 2.0 DRD, 1x hôte USB2.0
• PCIe – PCIe 2.1 avec Ras DP (protection des données) pour les RAM en utilisant ECC (multiplexé avec USB 3.1)
• Autres périphériques
  • 4x can-fd, 1x bus local
  • 17X UART, 9X TWI (I2C), 6X SPI, PWM à 34 canaux

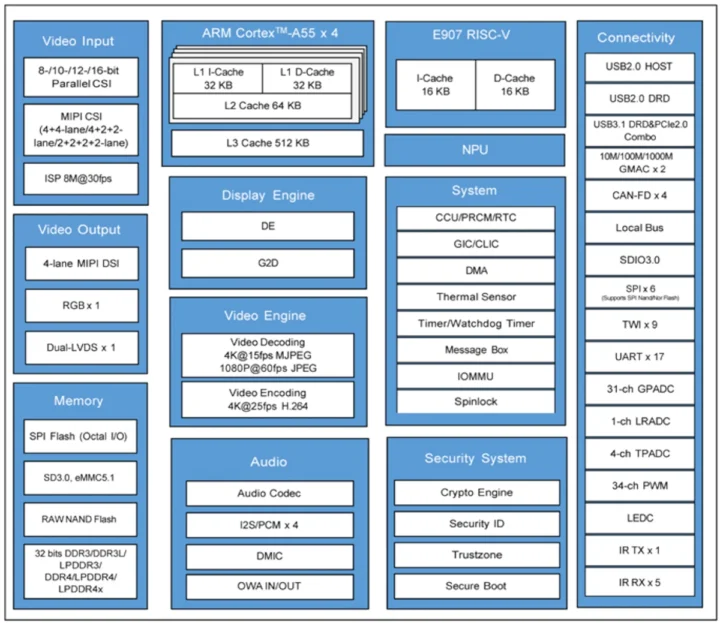

  • Analog – 4-CH TPADC (peut être utilisé par GPADC). LRADC à 1 canal, 21-Ch (spécifications) ou 31 Ch (diagramme) GPADC
  • Infrarouge – 5x IR RX, 1x IR TX
  • LEDC (contrôleur LED?)
• Sécurité
  • Algorithmes de cryptage et de décryptage AES, DES, 3DES et SM4
  • Algorithmes de hachage MD5, SHA et SM3
  • RSA, ECC, SM2 Signature / vérification:
  • PRNG 160 bits (graine de 175 bits), TRNG 256 bits
  • EFUSE 2048 bits pour Chipid et la sécurité
• Gestion de l’alimentation – via Allwinner Power Management IC (PMIC)
• Package – ED-FCCSP, 533 balles, 15 mm × 15 mm, pas de 0,5 mm, taille de balle de 0,3 mm
• Processus – 22 nm ulp
• Plage de températures – -40 ° C à 85 ° C (grade industriel)

Quatre SKU sont disponibles avec différentes configurations NPU / ECC.

• T536MX-CEN3 – Jusqu’à 3 TOPS NPU, Prise en charge de la mémoire ECC
• T536MX-CEN2 – Jusqu’à 2 TOPS NPU, prise en charge de la mémoire ECC
• T536MX-CEX – Pas de NPU, support de mémoire ECC
• T536MX-CXX – Pas de NPU, pas de prise en charge de la mémoire ECC

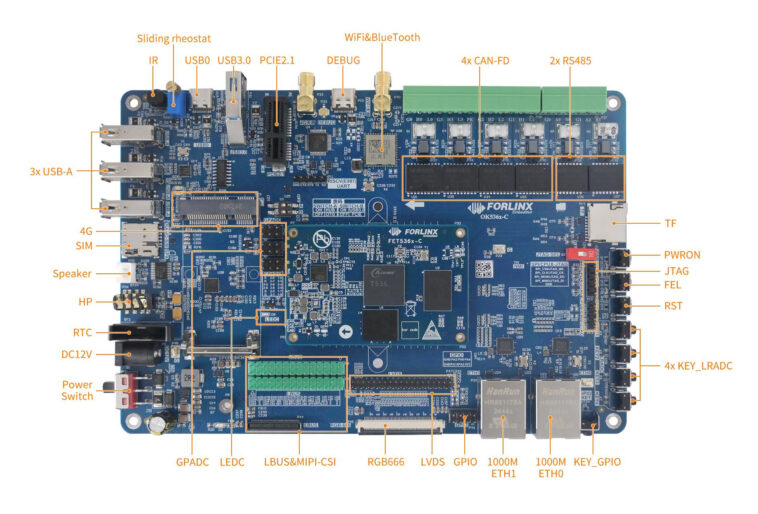

La page du produit sur le site Web Allwinner a des détails limités, et j’ai trouvé la plupart des informations dans le mémoire du produit partagé sur un site Web russe. Il n’y a aucune information sur les logiciels là-bas, mais Myir Tech et ForLinx ont déjà lancé deux modules de système sur les modules Allwinner T536 avec les MYC-LT536 et FET536-C et leurs cartes de développement respectives.

Cela signifie que nous avons (certains) détails sur le logiciel. Les deux sociétés fournissent un SDK Linux 5.10 avec tous les pilotes, mais il n’est pas rendu public. En tant que note secondaire, Linux 5.10 a été publié en décembre 2020, et il devrait être pris en charge jusqu’en décembre 2026. RT-Thread 5.0 RTOS prend également en charge le Allwinner T536 (premier référentiel GitHub de Forlinx), et je suppose qu’il fonctionne sur le 600 MHz E907 RISC-V Core plutôt que les Cortex-A55 Cores.
