Allwinner H135 RISC-V Multimedia SOC est conçu pour les projecteurs et les solutions KVM

L’Allwinner H135 est un SoC multimédia RISC-V 64 bits officiellement conçu officiellement pour les projecteurs à faible coût. Cependant, la prise en charge du codage vidéo HDMI RX et MJPEG 1080p60 le rend également adapté aux solutions KVM d’entrée de gamme (clavier, vidéo et souris).

Le H135 est basé sur le noyau Xuantie C906, prend en charge jusqu’à 256 Mo DDR2 / DDR3 / DDR3L de RAM, intègre un décodeur vidéo 1080p60 H.265 / H.264, un MIPI DSI, des LVD à double canal et des interfaces d’affichage RGB88, et de beaucoup de périphériques, tels que USB, SDIO, USB, SPI, et beaucoup de périphériques de périphérique, SDIO, SDIO, SPI, et beaucoup de périphériques PERIPHERALS tels que USB, SDIO, USB, SPI, et beaucoup de périphériques PERIPHERALS tels que USB, SDIO, USB, SPI, et beaucoup de périphériques PERIPHERALA PWM, GPIO et plus encore.

Allwinner H135 Spécifications:

• CPU – Xuantie C906 RISC-V CPU avec 64 Ko I-cache + 64 Ko D-cache
• Moteur d’affichage
  • Allwinner Awonder1.1 Lite Post traitement
  • Correction Keystone en mode en ligne et [-360°,360°] rotation en mode hors ligne
  • Dé-interlace (di) jusqu’à 1920 × 1080 @ 60fps
  • Accélérateur matériel G2D avec fonctions Rotation et Mixer
• VPU
  • Décodage vidéo – H.265, H.264, H.263, MPEG-1 / 2/4 et VC-1 jusqu’à 1080p60
  • Décodage d’image – JPEG jusqu’à 1080p60
  • Encodage vidéo – JPEG / MJPEG jusqu’à 1080p60
• Mémoire – jusqu’à 256 Mo 16 bits DDR2 / DDR3 / DDR3L
• Stockage – SD3.0, EMMC 4.41, SPI ni Flash
• Sortie vidéo
  • Sortie RGB888 jusqu’à 1920 x 1080 @ 60fps
  • LVD à double canal jusqu’à 1920 x 1080 @ 60fps
  • 4-LANE MIPI DSI jusqu’à 1920 x 1200 @ 60fps (alliant réduit)
• Entrée vidéo – HDMI RX jusqu’à 35840 x 2160 à 30 ips avec prise en charge de HDCP 1.4 et CEC
• Audio
  • 2x DAC
  • Interfaces audio analogiques – hpoutl / r
  • Interfaces audio numériques – DMIC, OWA IN / OUT
• USB
• E / OS à basse vitesse
  • 2x spi, 6x uart, 4x twi (i2c)
  • PWM à 8 canaux
  • IR TX & RX
  • Ledc
  • SDIO3.0
  • Analog – GPADC, GPIO_ADC (PAD peut être utilisé par GPIO)
• Sécurité
  • Algorithmes de cryptage et de décryptage AES, DES, 3des
  • Algorithme de vérification de la signature RSA
  • MD5 / SHA et HMAC-APPRIMER
  • Générateur de nombres aléatoires matériels
  • Espace de stockage EFUSE intégré 2 kbits
• Package – QFP128, 14 x 14 mm

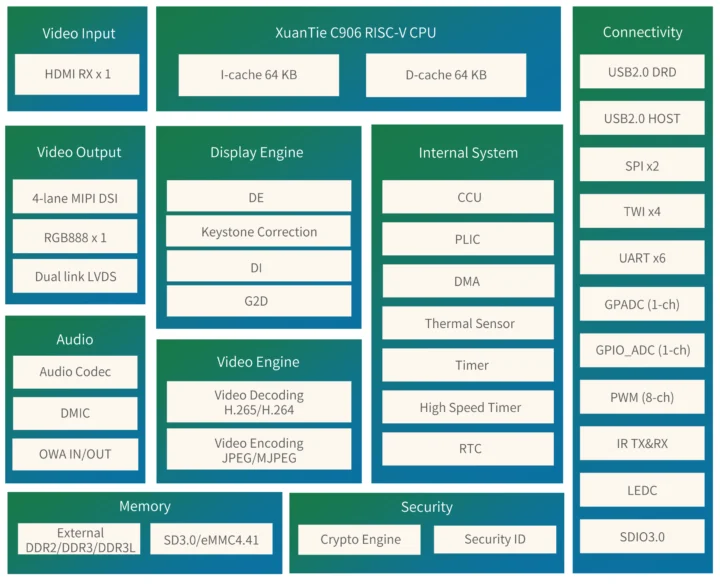

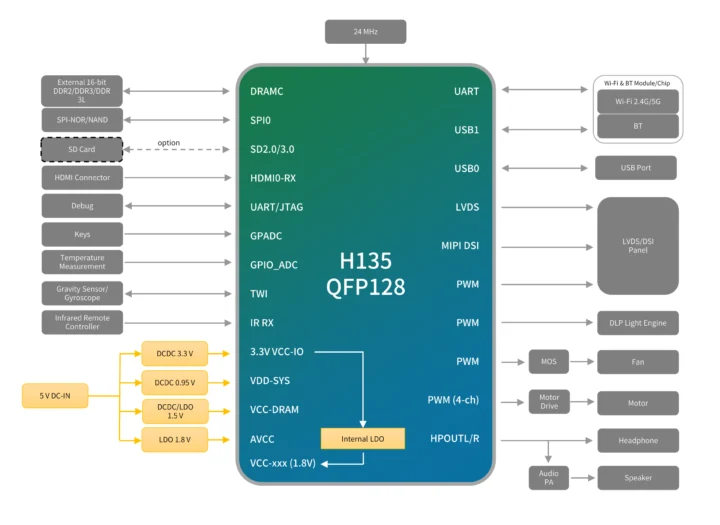

L’Allwinner H135 n’est pas répertorié sur le site Web de l’entreprise, et j’ai trouvé les informations et les diagrammes ci-dessus et ci-dessous dans le mémoire du produit partagé sur Why peut, et plus de détails peuvent également être trouvés dans la fiche technique.

Je n’ai trouvé aucune information sur le support du système d’exploitation. Les SoC de projecteurs Allwinner précédents comme le H700 exécuteraient Android, mais avec 256 Mo de RAM, le H135 prendra probablement en charge Linux, ou un RTOS, ou Harmonyos / OpenHarmony, ou une combinaison des trois.

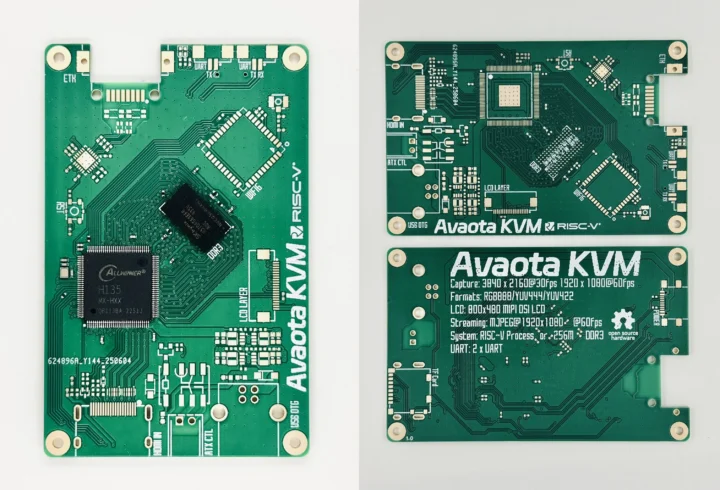

Comme mentionné dans l’introduction, certaines personnes ont commencé à travailler sur les conseils Allwinner H135. Tout d’abord, GLGH_ a conçu la carte Avaota KVM.

Comme les autres cartes Avaota, ce sera du matériel open-source. La carte permettra une solution RISC-V KVM avec une capture HDMI 4KP30 / 1080P30, un connecteur Ethernet (il doit s’agir de USB Ethernet), un port USB OTG, un 800 × 480 MIPI DSI LCD, 1920 × 1080 @ 60 FPS MJPEG Streaming et deux connecteurs UART.

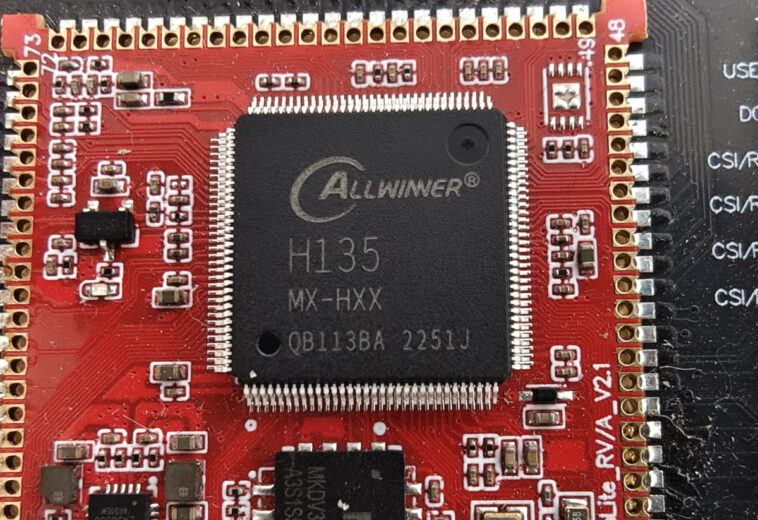

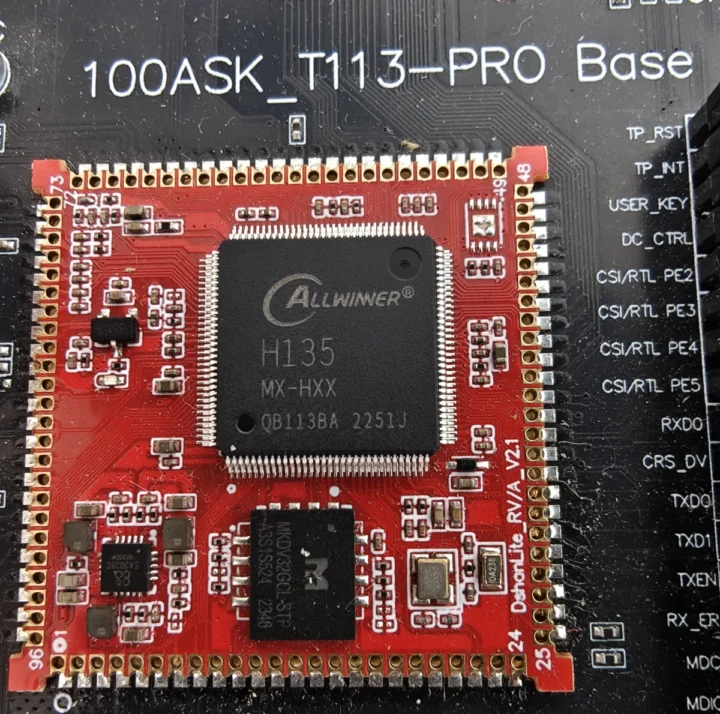

La deuxième carte est un système sur module Allwinner H135 par Dongshanpi marqué «DShonlite-RV / A_V2.1».

Il est soudé sur la carte de base 100ask_t113-pro de l’entreprise, et tels qu’il devrait être au moins partiellement compatible avec le module T113-S3 Lite, qui manque d’entrée HDMI et est plutôt conçu pour les applications automobiles et industrielles. Je peux seulement supposer que le module RISC-V est juste soudé sur cette carte de base pour les tests internes.

Cela signifie que nous devrions obtenir des projecteurs HD complets bon marché et des solutions KVM basées sur Allwinner H135 plus tard cette année. Les cartes KVM concurrenceront des produits comme le SIPEED NANOKVM de 30 $ basé sur le SOPHGO SG2002 RISC-V SOC, bien que l’Avaota KVM propose des fonctionnalités supplémentaires avec son écran (facultatif?) 800 × 480.
