Air32F103 est un autre clone du microcontrôleur STM32F103 qui peut être plus rapide si nécessaire avec une horloge allant jusqu’à 216 MHz au lieu de 72 MHz pour le microcontrôleur STMicro STM32 Arm Cortex-M3 d’origine.

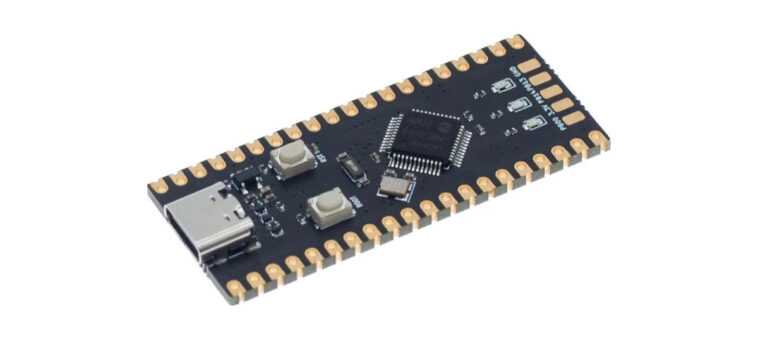

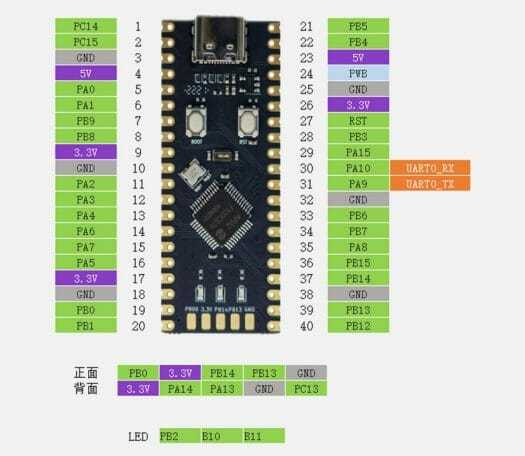

Le premier SKU de la famille est le Air32F103CBT6 dont les périphériques et la conception matérielle sont compatibles avec les pièces STM32F103CBT6 équivalentes et proposés avec 32 Ko de RAM et 128 Ko de mémoire flash. Il existe également une carte de développement de type Bluepill, mais avec un brochage différent, fabriqué par LuatOS.

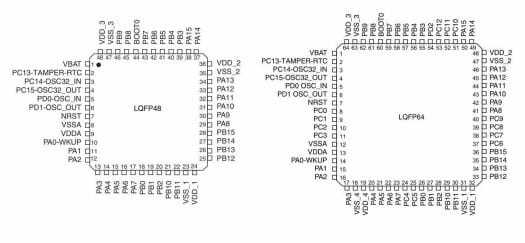

La documentation de la carte et du microcontrôleur peut être trouvée dans un Wiki comprenant la fiche technique du MCU qui indique les modèles avec 256 Ko de mémoire flash et 64 Ko de SRAM (Air32F103CCT6) et 96 Ko de SRAM (Air32F103RPT6). Étant donné que le wiki est uniquement en chinois, vous pouvez consulter un article en anglais sur Chowdera pour savoir comment démarrer avec l’IDE Keil en utilisant le code hébergé sur Gitee.
La puce et la carte ont également été repérées sur les formulaires EEVBlog et certains utilisateurs s’en sont emparés. Un point important est que la société, nommée Shanghai Hezhou Communication Technology Co., Ltd. (上海合宙通信科技有限公司), fournit également Air103 et Air105, mais ceux-ci ne sont pas compatibles étant basés sur l’architecture C-Sky à la place.
Les utilisateurs qui ont essayé la carte ont trouvé qu’elle fonctionnait très bien. Par exemple, Fanoush a flashé Espruino pour STM32 sur la carte Air32 et a noté que l’USB et le GPIO fonctionnaient immédiatement, avec une latence de flash beaucoup plus faible que sur le STM32 d’origine ou le clone APM32, et on nous dit également qu’OpenOCD fonctionne sur la carte . Mais ne vous attendez pas à une compatibilité à 100% car il existe certaines différences répertoriées dans le wiki.
Cela ne fera pas de mal à votre portefeuille d’essayer la puce, car la carte de développement Air32F103 est juste vendue pour moins de 2 $ sur Aliexpress plus les frais d’expédition (0,21 $ ici) et la TVA éventuelle pour les lecteurs basés en Europe.
Merci à Zoobab pour le conseil.
