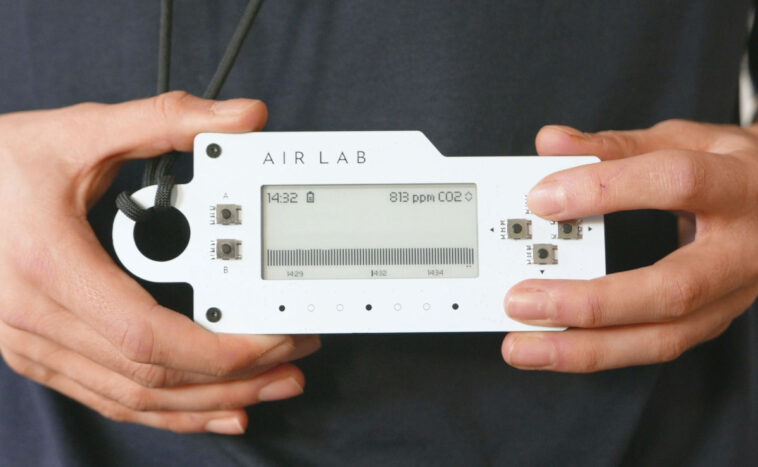

Air Lab de Network Artefacts est un moniteur de qualité de l’air portable basé sur ESP32-S3 Wi-Fi & Bluetooth LE Wireless SoC, équipé d’un écran tactile de papier électronique et de nombreux capteurs pour mesurer le CO2, la température, l’humidité relative, les polluants atmosphériques (VOC, NOX) et la pression atmosphérique.

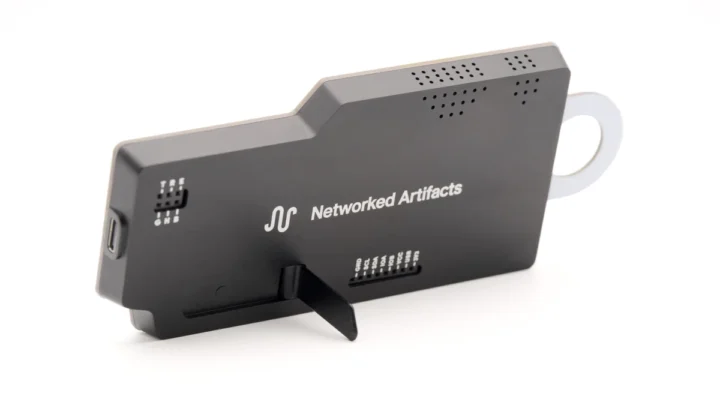

L’Air Lab est livré avec une batterie rechargeable de 1 500 mAh qui sera bonne pendant environ 21 jours en mode passif (prenant des mesures chaque minute), et vous pouvez également l’alimenter sur ses ports USB-C. Il comprend un port de débogage pour les personnes souhaitant changer le firmware et un en-tête GPIO pour connecter des capteurs supplémentaires si nécessaire. Les données peuvent être visualisées sur l’affichage en papier électronique ou transmises sur BLE ou MQTT pour l’intégration avec l’assistant à domicile. La société fournit également une fonction d’exportation CSV et un tableau de bord en ligne pour la visualisation des données.
Spécifications du laboratoire aérien:

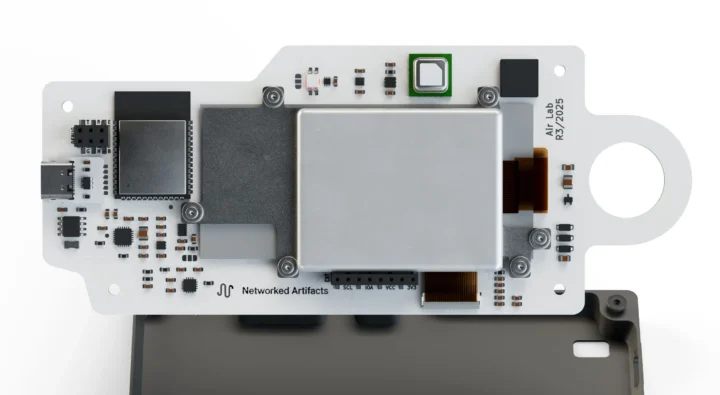

- Module principal – Module ESP32-S3 avec antenne PCB pour WiFi et Bluetooth LE à 2,4 GHz
- Stockage de données
- Volatile (SRAM) – 8 Ko, bon pour 6 heures d’échantillons (une mesure par minute)
- Durable (flash) – 8 Mo, bon pour 90 jours de données
- Affichage – Affichage en papier électronique avec une résolution 296 x 128 et un toucher capacitif à l’aide du contrôleur CY8CMBR3108
- Port USB – USB Type-C pour les données et le débogage
- Capteurs
- SCD41 CO2, température et capteur d’humidité relative
- Capteur SGP41 VOC / NOx
- Capteur de pression atmosphérique LPS22
- Accéléromètre FXLS8974CF
- Extension – En-tête GPIO avec I2C, 2x GPIO et signaux de puissance pour ajouter d’autres capteurs (par exemple PM2,5 Capteur)
- Débogage – Port de débogage UART
- Mission
- Divers boutons de contrôle
- RVB LED
- Ronfleur
- BQ32000 en temps réel
- Design convivial
- Gestion de l’énergie
- Charge via le port USB-C
- Batterie – Batterie Lipo de 1500 mAh
- Chargeur de batterie BQ25601
- Contrôleur ON / OFF STM6601
- Consommation d’énergie (estimée, sous réserve d’optimisations du micrologiciel)
- Mode passif: 3 mA / 21 jours
- Mode d’enregistrement: 8 mA / 7,5 jours
- Dimensions – 155 x 65 x 10 mm
- Poids – 110 grammes
Le firmware d’Air Lab sera rendu ouvert après la fin de la campagne de financement participatif et est livré avec les fonctionnalités suivantes:
- Mode passif – Air Lab surveille constamment la qualité de l’air dans votre environnement et affiche les données sur l’écran de papier électronique
- Vue en direct – Explorez les six dernières heures de données stockées automatiquement en mémoire.
- Analyse et mode de précision – fournit un aperçu agrégé de la mesure complète et chaque échantillon individuel est accessible avec la barre tactile.
- Échantillons marqués – Les échantillons peuvent être marqués d’un nombre croissant pour permettre la corrélation dans les scénarios de mesure contrôlés.
- Langue – anglais, allemand, espagnol et autres langues
- Alerte CO2 élevée – Le laboratoire Air clignote ou bourdonne s’il détecte une concentration élevée de CO2.
- Exportation de CSV pour la sauvegarde des données ou l’analyse sur un ordinateur
- Connectivité
- Bleu pour accéder aux données d’un smartphone ou d’une tablette
- MQTT Publish sur WiFi – notamment utile pour l’intégration d’assistant à domicile.

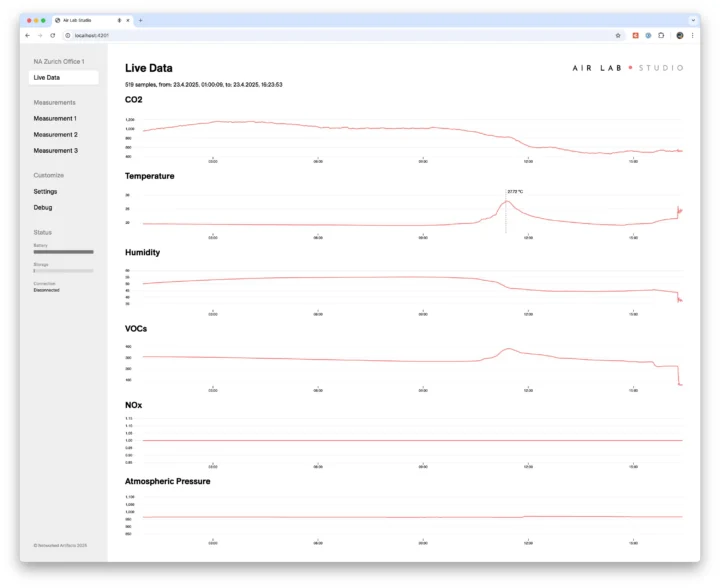

- Connexion avec l’interface Web Air Lab Studio

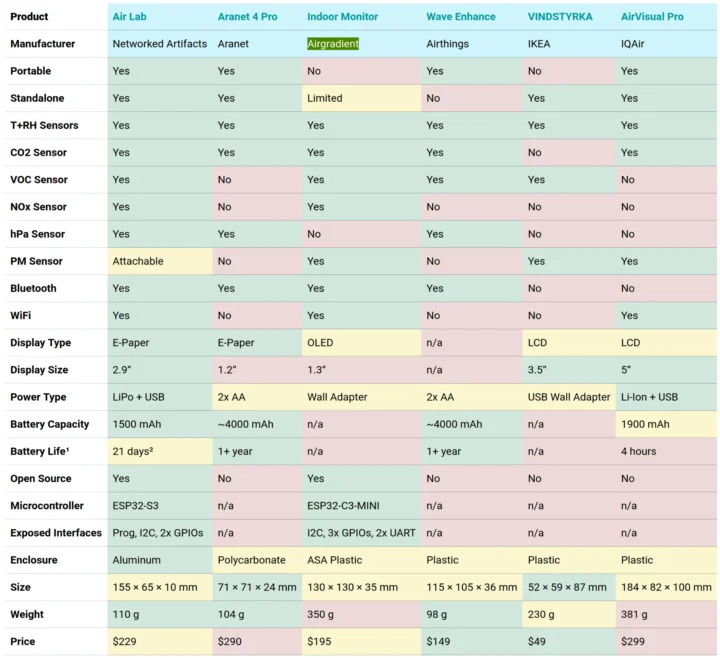

Étant donné que l’Air Lab n’est pas exactement le premier moniteur de qualité de l’air autour, les artefacts en réseau partageaient une table de comparaison qui les opposant à des produits tels que Airgradient Indoor Monitor, Ikea Vindstyrka et Airvisual Pro Iqair, entre autres. Il n’a pas de capteur PM2,5, mais il peut être ajouté via l’en-tête GPIO comme démontré dans la vidéo intégrée à la fin de ce post.
Les artefacts en réseau ont lancé une campagne de financement participatif sur Crowd Supply avec un objectif de financement de 30 000 $ pour la production de masse du moniteur de qualité de l’air portable Air Lab. L’appareil nécessite un engagement de 229 $ plus 8 $ pour l’expédition aux États-Unis ou 18 $ au reste du monde. Les récompenses devraient être expédiées d’ici octobre 2025. Quelques détails supplémentaires peuvent également être trouvés sur la page du produit.
