Aider les câbles mini-HDMI à s’adapter à l’étui officiel Pi Zero

Le port mini-HDMI du Raspberry Pi Zero se trouve à quelques mm du bord du boîtier du boîtier officiel du Raspberry Pi Zero. Cela signifie que certains câbles mini-HDMI ne s’insèrent pas correctement dans le port mini-HDMI du boîtier officiel (en fonction des différentes tolérances).

La solution la plus simple est de couper le linceul noir sur le câble mini-HDMI pour révéler quelques mm supplémentaires de prise! Les câbles mini-HDMI que nous stockons pour le Pi Zero ont une petite lèvre utile, ce qui les rend plus faciles à couper!

Vous aurez besoin d’un couteau bien aiguisé et d’une surface de coupe pour cela! Nous ne prenons aucune responsabilité si vous mutilez, blessez, démembrez, ou autrement vous invalidez – vous êtes responsable de votre propre sécurité!

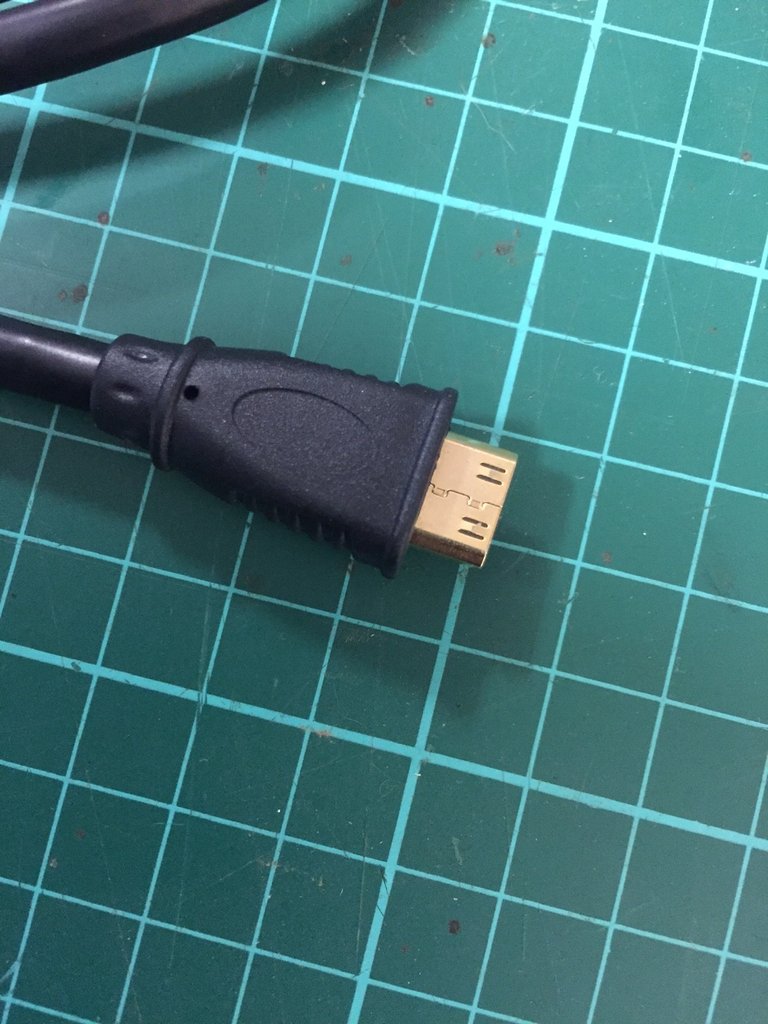

Saisissez l’extrémité mini-HDMI du câble et posez-le à plat sur une surface de coupe:

blank

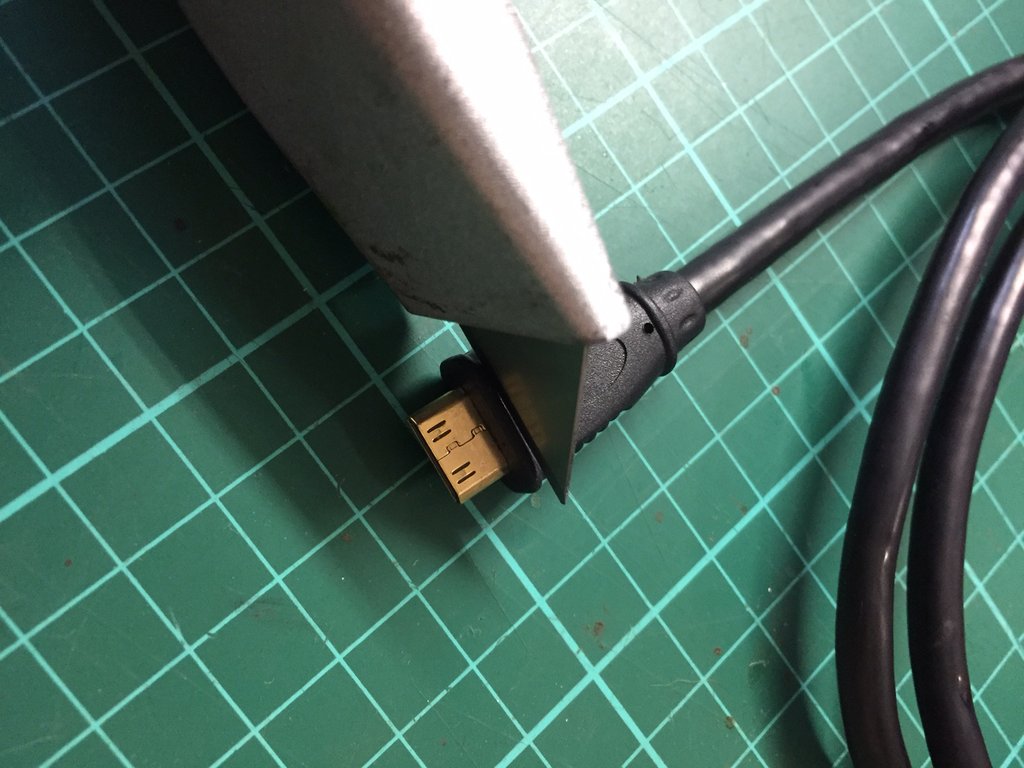

Alignez votre couteau avec le bord intérieur de la lèvre sur le câble.

Ensuite, faites glisser lentement et soigneusement le couteau à travers le carénage noir jusqu’à ce que vous rencontriez la prise mini-HDMI en métal. N’utilisez pas trop de force et arrêtez-vous si vous pensez couper du métal 🙂

blank

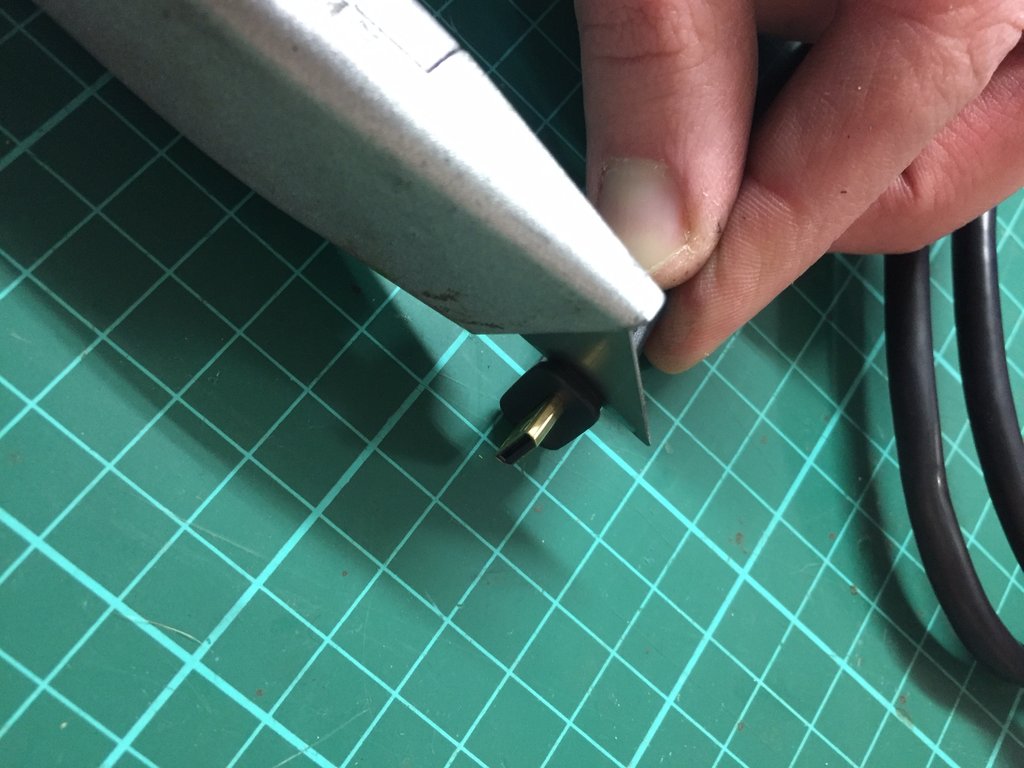

Continuez le processus sur chaque bord de la fiche mini-HDMI.

blank

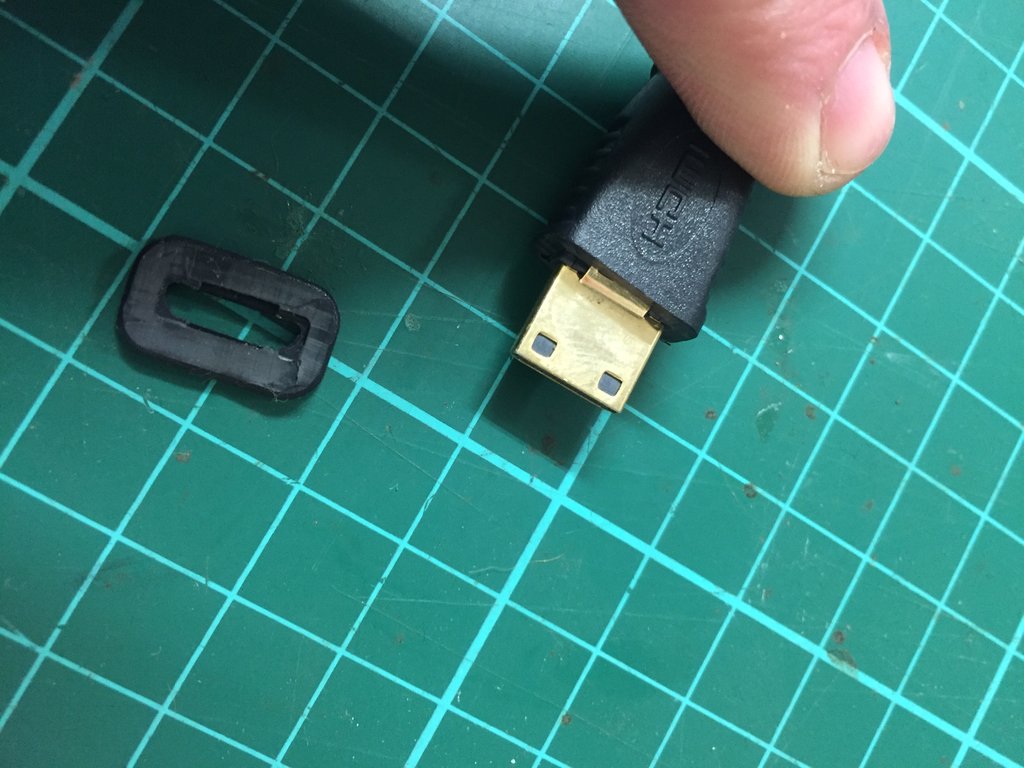

Vous vous retrouverez alors avec un anneau de suaire:

blank

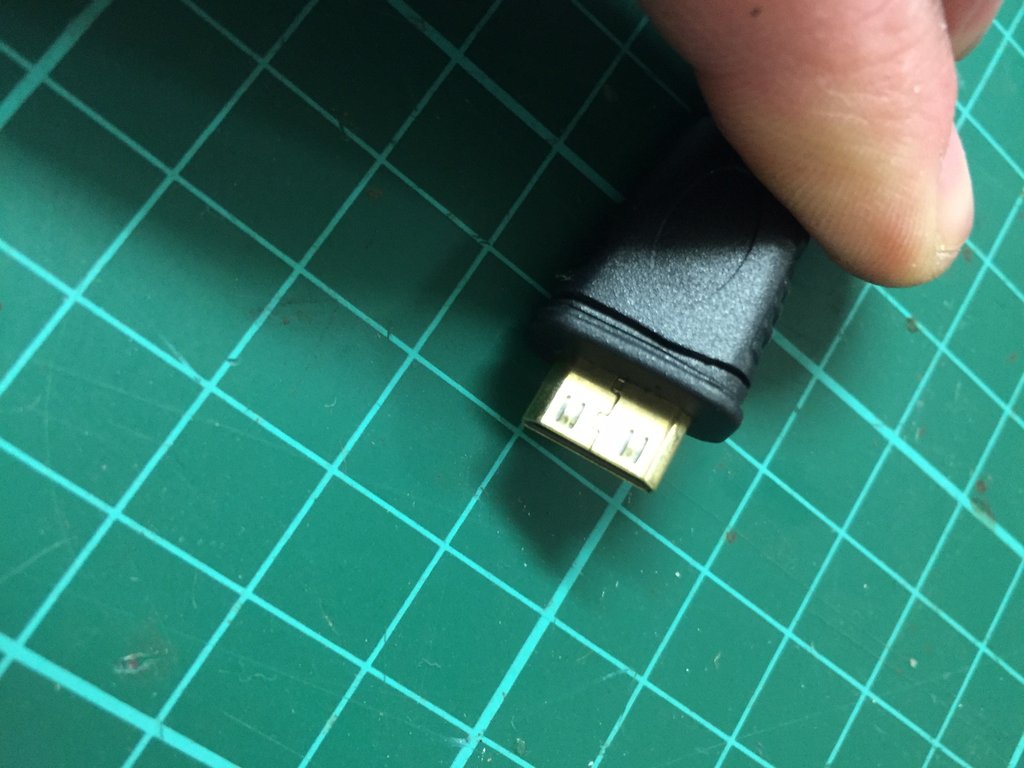

Qui peut être retiré pour révéler plus de la fiche!

blank

Vous devriez alors pouvoir insérer complètement le câble dans le Zero, avec le boîtier officiel installé!
