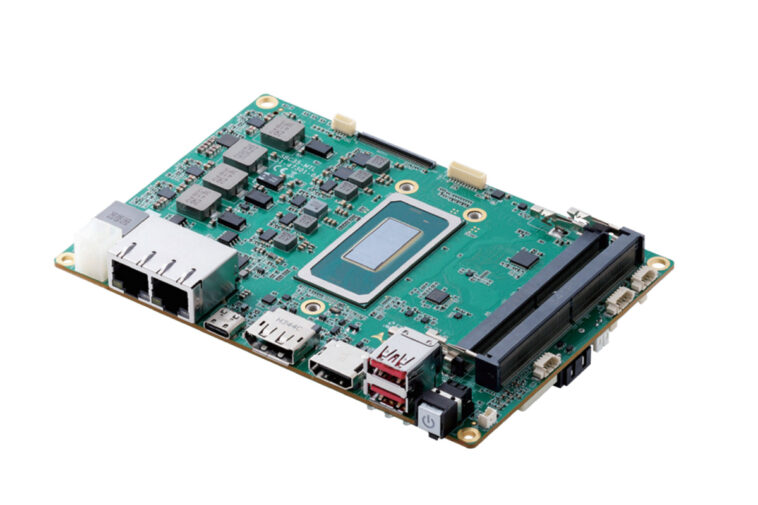

Adlink SBC35-MTL – Un SBC Intel Core Ultra SBC de 3,5 pouces avec jusqu’à 96 Go DDR5, SBC-FM E / S

Adlink SBC35-MTL SBC de 3,5 pouces pour les applications AI Edge haute performance est construit autour des SOC Intel Core Ultra (lac Meteor) avec NPU IA Boost intégré et est conçu pour exécuter des applications AI en temps réel dans une petite empreinte.

Le SBC prend en charge jusqu’à 96 Go de mémoire DDR5, une sortie quadisplay 4K (HDMI, DP, EDP, USB-C), Dual 2.5GBE et MIPI-CSI pour les caméras AI. Les options de stockage incluent SATA et NVME via M.2, avec une expansion via M.2 B-Key et E-Key. Il existe également le connecteur SBC-FM d’Adlink pour des options d’E / S supplémentaires. Les autres caractéristiques incluent le TPM 2.0, les E / S USB / série, la large entrée 12 à 24 V et une conception compacte sans ventilateur évaluée pendant une opération de 0 ° C à 60 ° C.

Adlink SBC35-MTL Spécifications:

• Meteor Lake Soc – Intel Core Ultra avec des options TDP de 15W (MTL-U) ou 28W (MTL-H)
  • 15W (MTL-U)
    • Processeur Intel Core Ultra 5 125u (2p + 8e + 2LPE) @ 1,3 / 4,3 GHz avec cache de 12 Mo, graphiques Intel 4XE LPG @ 1,85 GHz, Intel AI Boost NPU; TDP: 15W
    • Processeur Intel Core Ultra 7 165u (2p + 8e + 2LPE) @ 1.2 / 1.7 / 4.9 GHz (turbo) avec cache de 12 Mo, graphiques d’arc Intel 4x Xe-cores @ 2,0 GHz, Intel AI Boost NPU; TDP: 15W
  • 28W (MTL-H)
    • Processeur Intel Core Ultra 5 125H 14-Core (4P + 8E + 2LPE) @ jusqu’à 4,9 / 3,6 / 2,5 GHz avec cache de 18 Mo, 7x Xe-Cores Intel Arc Graphics @ 2,2 GHz, Intel AI Boost NPU; TDP: 28W
    • Processeur Intel Core Ultra 7 155u (2p + 8e + 2LPE) @ 1,7 / 4,8 GHz avec cache de 12 Mo, graphiques Intel 4XE LPG @ 1,95 GHz, Intel AI Boost NPU; TDP: 15W
• Mémoire système – jusqu’à 96 Go DDR5 5600 MHz via 2x machines à sous SO-DIMM (non ECC)
• Stockage
  • Port Sata 3.0 avec puissance SATA 5V
  • NVME ou SSDS SATA via M.2 M-Key Sockets (voir la section Expansion)
• Afficher
  • HDMI 2.0b jusqu’à 4096 × 2160 @ 60Hz
  • DP 1,4 jusqu’à 4096 × 2160 @ 60Hz
  • USB Type-C DP 1,4 jusqu’à 4096 × 2160 @ 60Hz
  • 1x EDP (LVDS via la carte de conduite),
  • Prend en charge jusqu’à 4x affichages indépendants
• Caméra – interfaces MIPI (CSI-2 X4 X2) (selon le schéma de bloc)
• Audio – ligne-in, ligne-out, micro via en-tête à 30 broches (realtek alc888s)
• Réseautage
  • 2x 2.5GBE RJ45 PORST via le contrôleur Intel I226-V
  • WiFi et Bluetooth en option via M.2 Socket E-Key
  • Cellulaire 4G / 5G facultatif via m.2 socket B-Key et emplacement de carte SIM à bord (voir la section Expansion)
• USB
  • 2x ports USB 3,2 Gen 2 × 1 (10 Gops)
  • Port 1x USB Type-C (USB 3.2, DP, 5V / 3A PD)
  • 2x USB 2.0 via en-tête interne à 30 broches
  • 1x USB 2.0 via des en-têtes internes
• Série – 2x RS-232/422/485 via en-tête interne (plaquette pour com1,2)
• Expansion
  • M.2 m-key 2280 socket (PCIe 4.0 X4 / SATA III, support NVME)
  • M.2 B-Key 3042/3052 Socket (USB3.0 / 2.0, carte PCIE + NANO SIM pour le module 4G LTE / 5G
  • Socket E-Key 2230 M.2 (USB 2.0 / PCIe 4.0 X1) avec prise en charge de (WiFi / Bluetooth)
  • Connecteur SBC-FM (via FPC) avec PCIe X4, PCIe X1, USB 3.0 / 2.0, ESPI
  • En-tête GPIO 8 bits
  • Connecteur I2C (Co-Lay SMBUS)
• Sécurité – TPM 2.0 (facultatif)
• Débogage – Port de débogage ESPI
• Mission
  • Minuteur de garde
  • Système de réveil RTC
  • Connecteur du ventilateur du système
  • Bios UEFI
  • Connecteur d’alimentation externe pour la carte SBC-FM
  • Bouton d’alimentation / désactivation
• Power – Entrée 12V à 24V (combo en tête 2 × 2 + cric)
• Dimensions – 146,0 x 102,0 mm (facteur de forme de 3,5 pouces)
• Température et humidité
  • Température de fonctionnement: 0 ° C ~ 60 ° C
  • Température de stockage: -40 ° C ~ 85 ° C
• Certifications – CE / FCC Classe A
• ESD – Contact +/- 8KV, AIR +/- 12KV

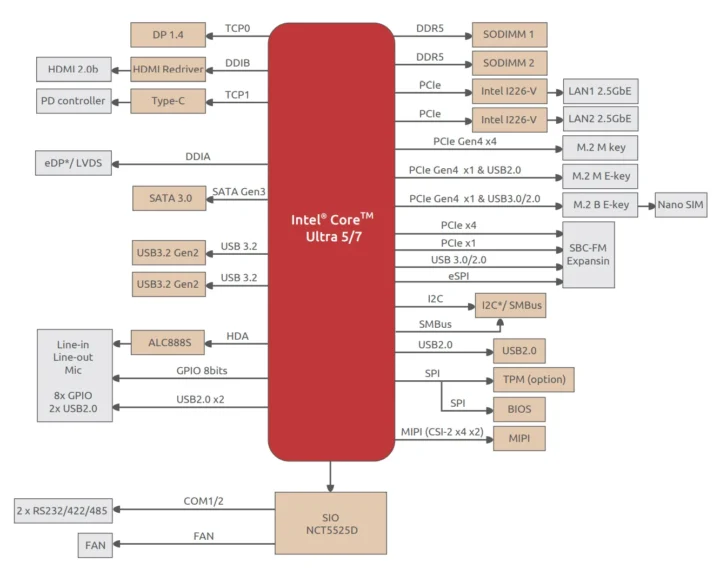

Veuillez noter que l’entreprise ne spécifie pas les modèles SOC exacts utilisés, et ce que j’ai mentionné dans la section Spécifications n’est qu’une conjecture basée sur les TDP répertoriés (MTL-U, 15W / MTL-H, 28W). De plus, à partir du schéma de bloc et de la vue d’ensemble du matériel, il montre qu’il existe un connecteur MIPI-CSI pour l’appareil photo, mais il ne ressemble pas à une prise standard, et vous auriez probablement besoin d’une carte adaptateur ou d’un module de transporteur d’Adlink.

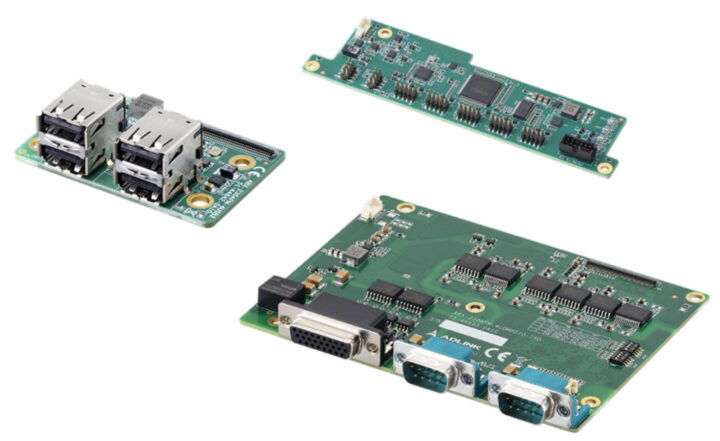

Comme les autres cartes SBC35 de 3,5 pouces d’Adlink, le SBC35-MTL dispose d’un connecteur SBC-FM pour les modules d’extension d’E / S. Ces modules se connectent à la carte mère via un câble FPC, et Adlink propose des modules avec jusqu’à quatre ports USB 2.0, cinq ports RS-232 COM ou huit DIO isolés, pour une variété d’applications.

Adlink prend en charge les Windows 10 et 11 IoT Enterprise LTSC 24H2 ainsi que Ubuntu 22.04 LTS, bien que le support Linux soit fourni sur une base de projet. Nous avions déjà écrit sur d’autres SBC de 3,5 pouces à base d’Intel Core Ultra, y compris le jetway F35-MTU1, IBase IB962 et Aaeon Gene-MTH6, donc Adlink n’est pas la première entreprise à vendre ce type de matériel.

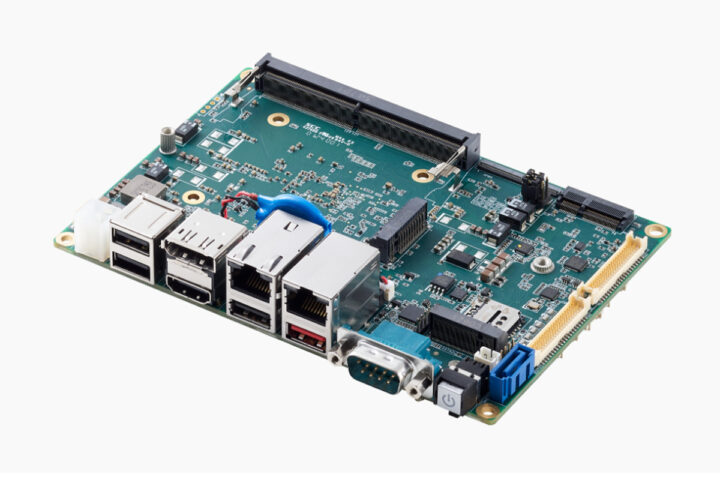

Dans une note secondaire, Adlink a également introduit le SBC SBC35-ASL de 3,5 pouces avec un processeur d’Amston Lake de qualité industrielle. Cependant, il s’agit essentiellement du même conseil d’administration que le SBC Intel N97 Adlink SBC35-ALN de 3,5 pouces, nous n’avons donc pas écrit un autre article à ce sujet, car seul le processeur a changé.

Au moment de la rédaction du moment de la rédaction, la société ne mentionne aucun détail de prix pour le SBC35-MTL et SBC35-ASL sur son site Web. Au lieu de cela, vous pouvez contacter directement Adlink avec vos exigences via l’option «Demandez la citation» ou la section «où acheter» sur la page du produit. Plus d’informations peuvent également être disponibles dans le communiqué de presse.
