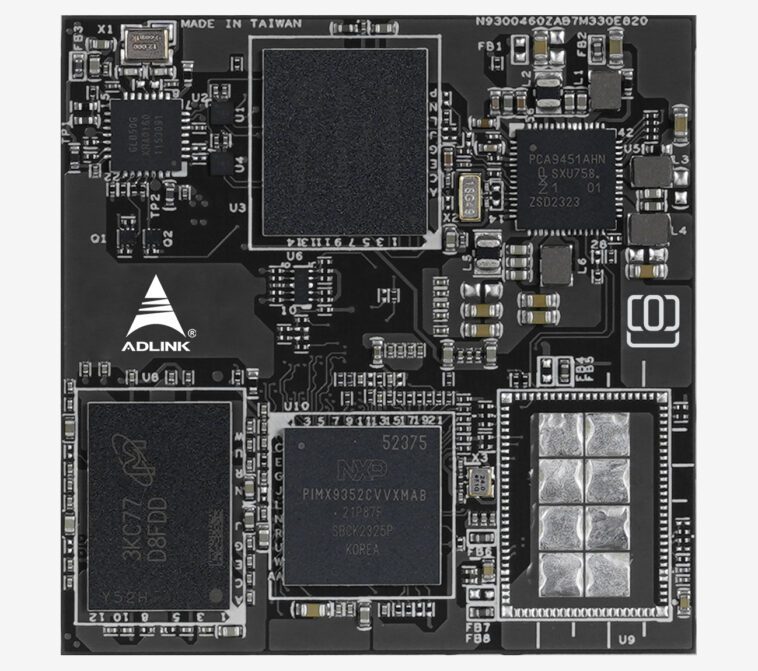

ADLINK OSM-IMX93 est un module OSM taille-L basé sur le SoC NXP i.MX 93

ADLINK OSM-IMX93 est un module OSM r1.1 Size-L basé sur le processeur NXP i.MX 93 Arm Cortex-A55 et Cortex-M33 AI, et le premier de la société à se conformer à la norme Open Standard Module (OSM).

Le module 45 x 45 mm est équipé d’un LPDDR4L jusqu’à 2 Go, d’un flash eMMC de 128 Go, d’un module WiFi/Bluetooth en option, et ses 662 contacts offrent une gamme d’interfaces comprenant une sortie graphique LVDS et DSI, 2x GbE (dont 1x compatible TSN), 2x CAN. bus, interface de codec audio I2S, interfaces USB2, et plus encore.

Spécifications ADLINK OSM-IMX93 :

• SoC – NXP i.MX 93
  • CPU
    • 2x Arm Cortex-A55 jusqu’à 1,7 GHz
    • 2x Arm Cortex-M33 jusqu’à 250 MHz
  • GPU – GPU PXP 2D avec mélange/composition, redimensionnement, conversion de l’espace colorimétrique
  • NPU – Arm Ethos-U65 NPU à 1 GHz jusqu’à 0,5 TOPS
  • Mémoire – 640 Ko OCRAM avec ECC
  • Sécurité – EdgeLock Secure Enclave
• Mémoire système – 1 ou 2 Go LPDDR4L
• Stockage – Flash eMMC de 32, 64 ou 128 Go
• Sans fil – WiFi 6 en option
• 662 contacts
  • Storage IF – SDIO 4 bits compatible avec la norme SD/SDIO version 3.0
  • Afficher
    • MIPI DSI à 4 voies jusqu’à 1920 × 1200 à 60 Hz
    • LVDS jusqu’à 1366×768 à 60 Hz ou 1280×800 à 60 Hz
  • Caméra – Interface MIPI CSI RX à 2 voies jusqu’à 1 Gbit/s par voie. Prise en charge des modes MIPI-HS et MIPI-LP
  • Audio – I2S pour codec audio situé sur la carte porteuse jusqu’à 192 KHz
  • Mise en réseau – 2 interfaces Gigabit Ethernet, dont une avec prise en charge TSN
  • USB – 3x USB 2.0, 1x USB 2.0 OTG
  • E/S basse vitesse
    • 4x interfaces UART (UART A/B a TX/RX/CTS/RTS)
    • 2x CAN2.0B uniquement ou modes mixtes CAN2.0B et CAN FD, débit de données jusqu’à 8 Mbps
    • 2x SPI, 2x I2C
    • Jusqu’à 16x GPIO avec interruption
  • Débogage – JTAG
• Sécurité
  • TRDC – Contrôleur de domaine de ressources prenant en charge jusqu’à 16 domaines de ressources
  • Armer l’architecture TrustZone
  • Contrôle d’accès sécurisé et fiable
  • Module de sécurité alimenté par batterie (BBSM) : compteur monotone – Horloge temps réel sécurisée (RTC) – Mât zéroisable
• Gestion de l’alimentation
  • Tension d’alimentation – 5 V CC +/- 5 %
  • PCA9451A PMIC
• Dimensions – 45 x 45 mm – Facteur de forme OSM taille L (grand) conforme aux spécifications SGET OSM 1.1
• Écart de température
  • Standard – 0 à +60°C
  • Robuste – -40 à +85°C
• Humidité
  • Fonctionnement – ​​5 à 90 % HR, sans condensation
  • Stockage et fonctionnement avec vernissage – 5-95 % HR
• Chocs et vibrations – CEI 60068-2-64 et CEI 60068-2-27, MIL-STD-202 F, méthode 213B, tableau 213-I, condition A et méthode 214A, tableau 214-I, condition D
• HALT – Test de contrainte thermique, test de vibration, choc thermique et test combiné

ADLINK fournit un BSP Yocto Linux pour le module OSM Size-L avec support étendu (BSP) disponible via Foundries.io. Ce n’est pas le premier module OSM Size-L basé sur NXP i.MX 93 que nous avons couvert et le module iWave Systems iW-RainboW-G50M offre bon nombre des mêmes fonctionnalités, et la société propose un SBC basé sur le module. Les autres plates-formes matérielles basées sur NXP i.MX 93 incluent le SBC MaaXBoard OSM93 au format carte de visite, le module SO-DIMM Variscite VAR-SOM-MX93 et ​​le minuscule module CPU 27 x 27 mm Ka-Ro electronics QS93, entre autres.

Le module OSM-IMX93 sera disponible pendant 15 ans à compter de la date de lancement. Toutes les informations sont préliminaires et quelques détails supplémentaires peuvent être trouvés sur la page du produit. ADLINK Technology présentera également le module OSM et d’autres produits tels que le module cExpress-MTL Meteor Lake COM Express à Embedded World 2024.
