Adaptateurs de carte Micro SD pour le #RaspberryPi – un examen et une comparaison / @Raspberry_Pi

introduction

À mon avis, la partie la plus faible du Raspberry Pi est l’utilisation d’une carte SD sur la carte, et plus précisément la façon dont elle dépasse d’environ 1,5 cm. La plupart des cas (mis à part le Affaire Cyntech qui a maintenant un petite couverture pratique) ne protègent pas cette partie la plus fragile du système. Les raisons du choix de la fente pour carte SD sur une fente pour carte micro-SD étaient a) le coût de fabrication et b) la disponibilité et le coût des cartes elles-mêmes. Pour un produit grand public destiné principalement à l’éducation, cela a maintenu le coût d’achat du Pi et des cartes multimédia au plus bas possible.

J’ai personnellement constaté que même avec un emplacement pour carte SD intact, la connexion entre la carte et les broches de l’emplacement peut être un peu aléatoire. Après avoir récemment essayé de faire une démonstration du PiPodCorder au travail et constaté que la carte SD était légèrement lâche, j’ai décidé d’acheter un autre adaptateur de carte micro-SD ayant déjà été si satisfait du Adaptateur pIO de Quilix. Cette fois, j’ai décidé que je voulais voir ce qu’Adafruit avait à offrir avec leur Adaptateur de carte microSD à profil bas.

Voici donc un examen des deux adaptateurs et des comparaisons entre leurs différents mérites.

Adaptateur pIO Quilix (Note: 9/10)

Vous pouvez récupérer cet adaptateur auprès de BitCrafts pour environ 8 £ plus un petit frais d’achat. Vous pouvez également commander chez ModMyPi pour 7,50 £ et vous pouvez parfois les trouver sur eBay pour un peu moins (même si vous devez faire attention à ne pas commander le Quilix un des clones).

Jetons un coup d’œil à l’adaptateur:

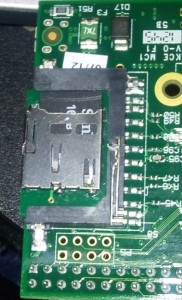

Avec cet adaptateur, vous chargez la carte par le côté en utilisant une action push-in, push-out. Cela signifie qu’il ne dépasse pas du tout du circuit imprimé. Lorsqu’elle est insérée dans le Pi, la carte de circuit imprimé dépasse d’un demi-millimètre au maximum. En termes de profondeur, la carte de circuit imprimé elle-même est affleurante dans la fente SD et est à peine plus profonde que la carte microSD elle-même. Il a vraiment une très petite empreinte. Voici quelques photos de l’adaptateur utilisé:

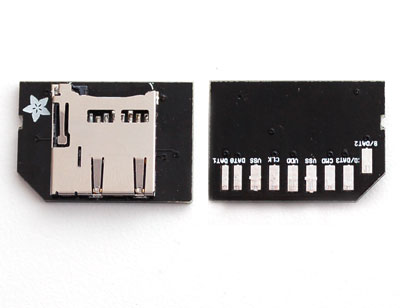

Adaptateur profil bas Adafruit (Note: 6/10)

Vous pouvez obtenir cet adaptateur pour 5,99 € de Phenoptix ou ailleurs pour environ le même prix.

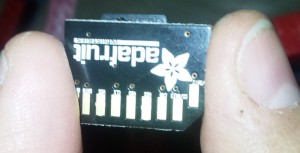

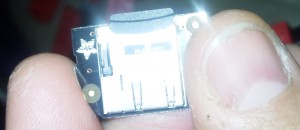

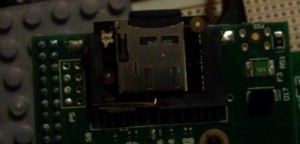

Cet adaptateur est chargé depuis le bord extérieur, c’est-à-dire vers le Pi et est push-in, push-out. La carte microSD dépasse du bord long un bon 1-2 mm, à peu près la même taille que l’encoche en relief sur la carte. Cela permet un accès plus facile que celui de Quilix, mais signifie malheureusement plus d’un surplomb et il est plus susceptible de faire sortir accidentellement la carte de la fente. La carte adaptateur elle-même dépasse encore 1 mm de l’extrémité du Pi. La profondeur de la carte est pratiquement identique à celle de l’adaptateur Quilix. Il a certainement une empreinte plus grande que le Quilix, ce qui, avec le surplomb de la carte, pose des problèmes avec les boîtiers. C’est bien dans le cas Adafruit (sans surprise) et dans le cas ModMyPi. Cependant, il n’est pas possible de fermer correctement le boîtier Cyntech ou le boîtier SB lors de l’utilisation de cet adaptateur. Voici quelques photos montrant l’adaptateur utilisé:

En conclusion

Les deux adaptateurs offrent une protection beaucoup plus grande pour le support de votre système d’exploitation que l’utilisation d’une carte SD standard. Il existe deux différences principales entre les adaptateurs: l’accessibilité et la taille. Si vous avez besoin d’un adaptateur qui permettra principalement de changer facilement la carte microSD, l’Adafruit est probablement la meilleure option, bien que le Quilix soit également facile. En termes de taille, le Quilix l’emporte carrément en raison du haut niveau de compatibilité avec les quatre boîtiers que j’ai. Je devrais dire que je ne possède pas d’étui Pibow mais que j’ai lu des comptes que l’adaptateur Quilix Est-ce que ajustement (en fonction des tolérances des feuilles Pibow) mais l’adaptateur Adafruit ne pas en forme.

Le prix légèrement plus élevé de l’adaptateur Quilix en vaut vraiment la peine, à mon avis, et je recommande de tout cœur d’en obtenir un pour votre Pi et de passer aux cartes microSD.
