Adaptateur USB vers GPIB UsbGpib : accessibilité et performance pour vos instruments électroniques

Selon cnx-software, l’adaptateur UsbGpib de XyphroLabs se présente comme un dispositif portable et abordable, agissant comme un pont entre les ports USB modernes et les instruments GPIB/IEEE-488 existants. Son slogan met en avant son accessibilité, son ouverture et sa facilité d’intégration dans les systèmes contemporains.

Adaptateur UsbGpib : 54,99 $ et une polyvalence sans égale grâce au Microchip ATMega32U4

Conçu à l’origine par Hewlett-Packard à la fin des années 1960, le GPIB (General Purpose Interface Bus), reconnu également sous les appellations IEEE-488 ou HP-IB, est une norme de communication numérique destinée à l’interconnexion de divers instruments de test et de mesure électroniques programmables, tels que les oscilloscopes et les multimètres, avec des ordinateurs ou des contrôleurs. Grâce à la technologie UsbGpib, il devient possible de relier des équipements compatibles GPIB à des ordinateurs hôtes équipés de ports USB.

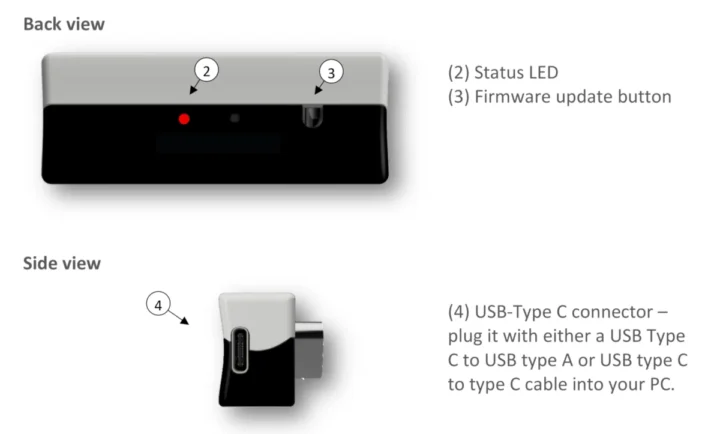

Parmi les atouts marquants de l’UsbGpib, on retrouve plusieurs spécifications techniques importantes. Ce dernier est propulsé par un microcontrôleur Microchip ATMega32U4 de 8 bits, garantissant une compatibilité E/S à 5 V. Il présente un port USB Type-C offrant un soutien intégral pour l’USBTMC (USB Test and Measurement Class). L’interface GPIB à 24 broches est conformée aux normes IEEE-488.1 et IEEE-488.2, ce qui permet la demande de services via un canal d’interruption.

Actuellement, le projet UsbGpib travaille sur une mise à jour vers la version V3, prévue pour début janvier 2026, intégrant un port Ethernet RJ45 avec support PoE. Les dimensions de l’adaptateur sont impressionnantes, avec un côté compact de seulement 1,5 cm de profondeur, capable de fonctionner de 0°C à +50°C, et supportant une humidité allant de 10 % à 90 % HR sans condensation. Il est également fiable jusqu’à une altitude de 2000 m.

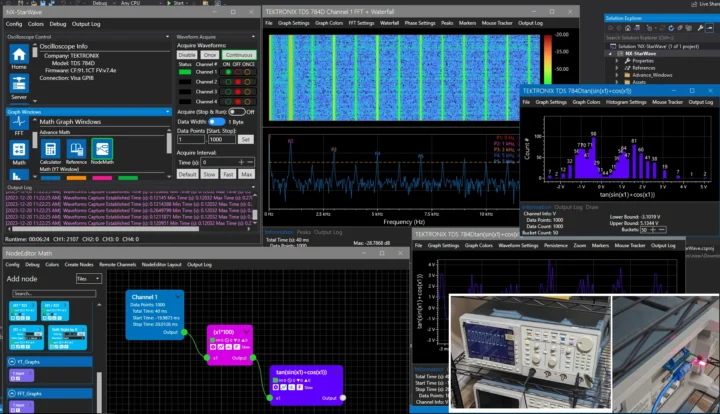

La compatibilité de cet adaptateur est également primordiale, car il fonctionne avec l’ensemble des fournisseurs standards de VISA (Virtual Instrument Software Architecture), y compris NI VISA, Rohde & Schwarz VISA, ainsi que Keysight VISA. Il est pleinement utilisé avec des logiciels tels que LabVIEW, MATLAB, PyVISA et PyVISA-py, et est conçu pour supporter Windows, macOS, FreeBSD et Linux.

UsbGpib : 6 ans de développements avec un modèle à seulement 54,99 $

Initié il y a environ six ans, le projet UsbGpib est toujours en pleine évolution. Kai Gossner, connu sous le nom de Xyphro, a récemment mentionné que le matériel et le firmware sont en constante amélioration, et que le modèle UsbGpib V2 est désormais accessible à l’achat sur Elecrow pour la somme de 54,99 $. Ce prix est particulièrement attractif comparé aux alternatives commerciales, qui peuvent varier entre 120 $ et 500 $ sur Amazon. Nombreux sont les utilisateurs qui rapportent que les modèles moins chers sont parfois des clones, entraînant des dysfonctionnements.

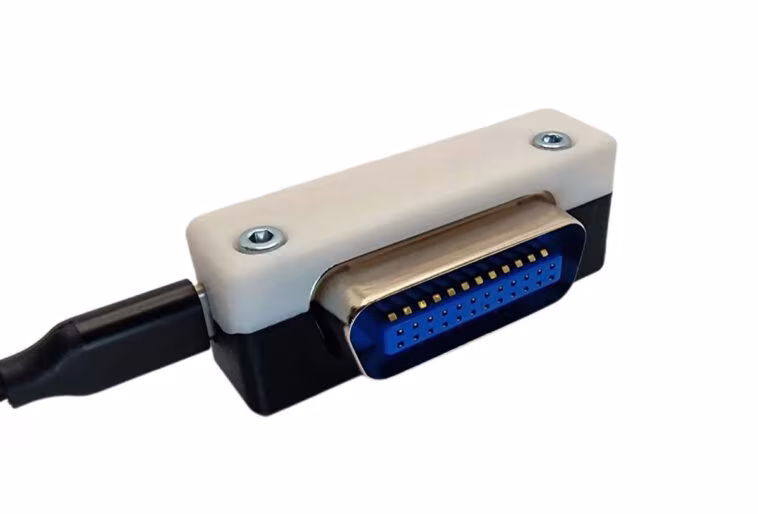

Le projet offre également un boîtier imprimé en 3D pour ceux qui souhaitent personnaliser davantage leur adaptateur. L’accès aux fichiers de conception du matériel via GitHub permet aux utilisateurs de s’initier facilement avec des guides, du code source et bien d’autres supports.
