Adaptateur MIPI-HDMI Olimex : compatibilité et spécifications pour ESP32-P4

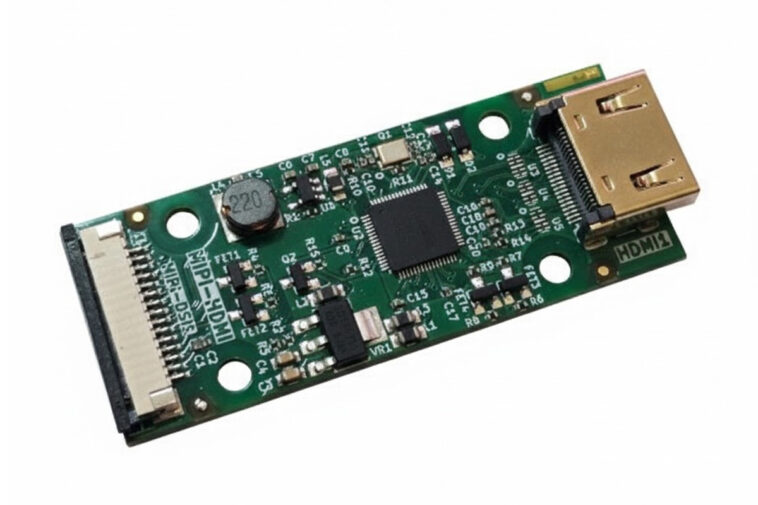

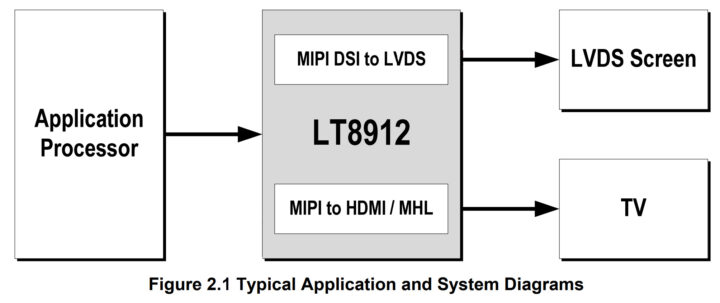

Selon cnx-software, la carte adaptateur MIPI-HDMI d’Olimex repose sur la puce LT8912B de Lontium Semiconductors, qui teste son efficacité avec l’ESP32-P4-DevKit. Ce dispositif présente des capacités intéressantes.

1080p60 HDMI avec LT8912B : l’alternative incontournable pour l’ESP32-P4

Cette carte permet d’atteindre une résolution 1080p à 60 Hz en utilisant un convertisseur qui permet de transmettre des signaux HDMI 8 bits. Grâce à sa prise en charge de 1 à 4 voies de données MIPI DSI, avec des débits variant de 80 Mbps à 1,5 Gbit/s, l’adaptateur fonctionne en mode d’horloge continue. De plus, ses dimensions compactes de 60 x 24 mm sont idéales pour des applications variées, telles que le rendu d’interfaces utilisateurs, le streaming vidéo, ou encore des systèmes de kiosque et des appareils portables.

Plug-and-play et compatibilité avec l’ESP32-P4 : une simplicité appréciable

Le dispositif est conçu pour être entièrement plug-and-play avec l’ESP32-P4-DevKit, n’exigeant aucune modification logicielle, ce qui simplifie grandement son utilisation. Pour ceux qui recherchent plus de détails, la société fournit une documentation exhaustive, incluant des schémas KiCad et des fichiers PDF sur son GitHub.

En comparaison, la carte partage des traits similaires avec l’ESP-HDMI-Bridge, également équipée de la puce LT8912B et fonctionnant avec la carte ESP32-P4-Function-EV-Board. Les utilisateurs peuvent ainsi connecter ces cartes à un écran HDMI pour des projets tels que des lecteurs d’affichage numérique ou des tableaux de bord dynamiques. De plus, la variante avec l’ESP32-P4-Function-EV-Board permet une option d’affichage sans fil via le module ESP32-C6-MINI-1.

Il est aussi intéressant de noter que plusieurs cartes de développement basées sur l’ESP32-P4, telles que la FireBeetle 2 ou la GUITION JC-ESP32P4-M3-DEV, possèdent un port MIPI-DSI. Cela soulève des interrogations quant à la compatibilité de l’adaptateur Olimex avec ces autres modèles. Malheureusement, les fabricants ont choisi des connecteurs DSI et des brochages différents, rendant l’intégration complexe. Ainsi, seuls l’Olimex ESP32-P4-DevKit et l’Espressif Systems ESP32-P4-Function-EV-Board (TBC) sont réellement compatibles avec cette carte MIPI DSI vers HDMI et d’autres modèles qui respectent la même configuration.

Enfin, le prix de la carte adaptateur MIPI-HDMI est de 14,95 EUR (environ 17,42 $), tandis que le câble MIPI FPC de 15 broches peut également être acheté dans la boutique d’Olimex.
