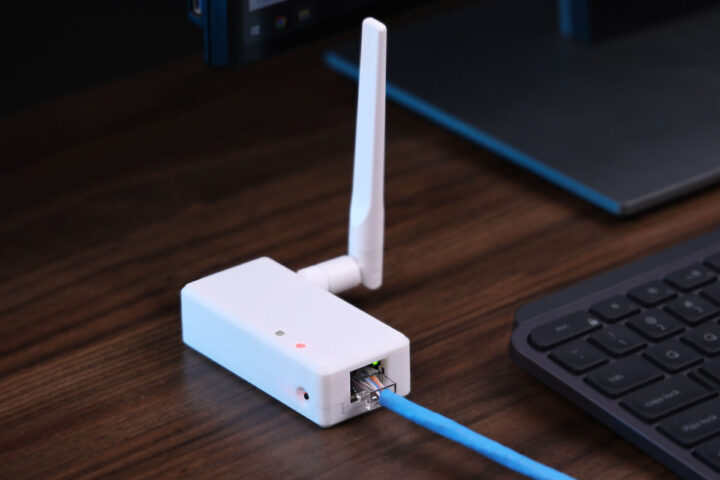

Voir Studio a récemment annoncé l’adaptateur Ethernet Xiao W5500 avec le support Power Over Ethernet (POE) et construit autour du module WiFi et Bluetooth Xiao ESP32S3 Plus et un contrôleur Ethernet SPI Wiznet W5500 10/100 MBPS.

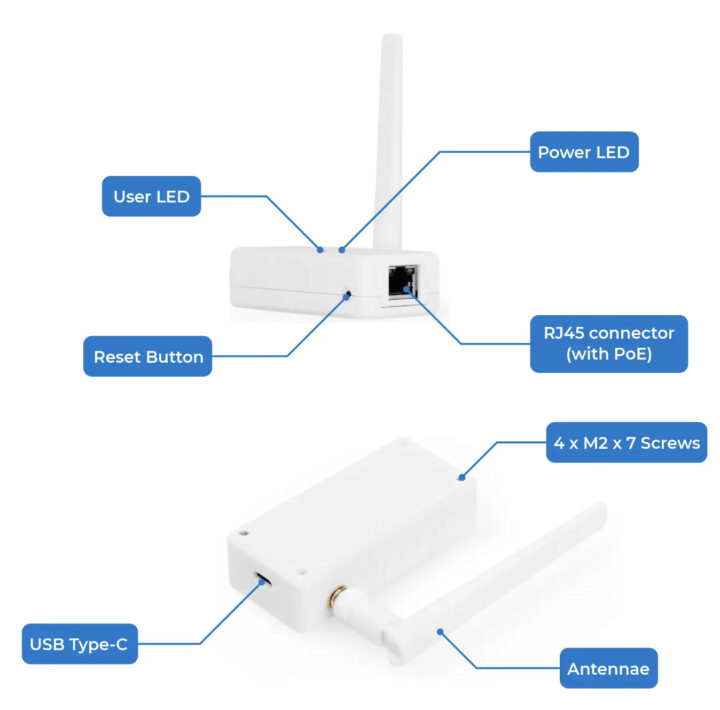

PoE est implémenté via un module MQ7813T120 et un régulateur 5V avec un convertisseur Buck TPS563201. Le Xiao W5500 comprend également une antenne externe 2,4 GHz pour le WiFi et BLE, un bouton de réinitialisation, des LED d’état et un port USB-C pour l’alimentation et la programmation, tous enfermés dans un boîtier imprimé en 3D.
Spécifications de l’adaptateur Ethernet Xiao W5500:
- Module principal – Module Xiao ESP32-S3 Plus
- Réseautage
- Sans fil – antenne externe 2,4 GHz (2,81 dbi) pour le wifi et BLE
- Ethernet
- Contrôleur Ethernet W5500
- 10/100 Mbps Ethernet avec connecteur RJ45
- Module POE isolé intégré pour les données + puissance
- USB – Connecteur USB Type-C pour l’alimentation et la programmation
- Mission
- Power et LED utilisateur
- Buttons de réinitialisation
- Pouvoir
- MQ7813T120 Module POE avec isolement (IEEE 802.3AF-complant); 86% d’efficacité (48 V, [email protected] charger)
- TPS563201 Convertisseur Buck pour une sortie 5V régulée
- Port USB Type-C pour l’énergie facultative

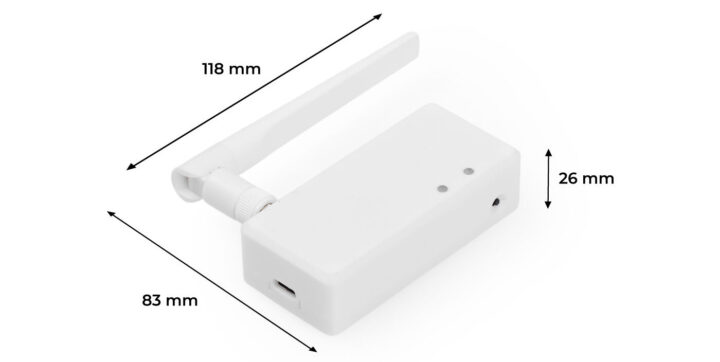

- Dimensions – 118 x 83 x 26 mm
- Poids – 75 grammes
- Enceinte – boîtier blanc imprimé en 3D

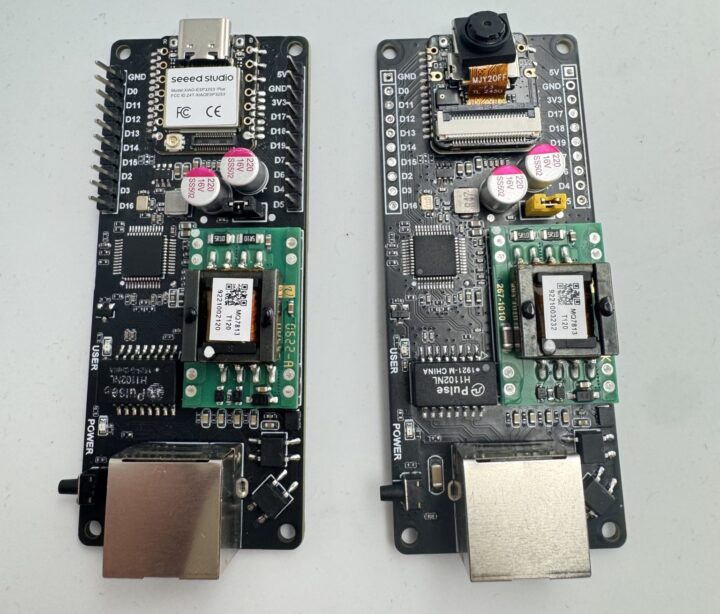

L’adaptateur Ethernet Xiao W5500 dispose également de 15 GPIO utilisables, mais ils ne sont accessibles que si vous retirez la planche de la caisse imprimée 3D. Seed Studio présente également une version avec la prise en charge de la caméra en attachant le module de sens Xiao ESP32S2, mais il n’est pas encore disponible.
Seed Studio fournit des documents et des instructions pour démarrer avec l’Arduino IDE et la bibliothèque ESP32 Arduino Ethernet dans le wiki. De plus, la carte a des fonctionnalités très similaires au Lilygo T-Eth-Lite, à savoir un SOC ESP32-S3, un contrôleur Ethernet W5500 et un POE facultatif, il pourrait donc être possible de réutiliser les échantillons de firmware et de code pour la carte Lilygo. Le fichier de conception 3D pour l’enceinte est disponible sur la page Thingiverse de l’entreprise.
Ce type d’adaptateur Ethernet améliore la stabilité du réseau dans des environnements localisés et peut être utile pour les systèmes de contrôle des maisons intelligents, l’automatisation industrielle et la surveillance à distance. L’adaptateur Ethernet Xiao W5500 est disponible pour 20,34 $ sur AliExpress et 19,90 $ sur la boutique de studio Seed, ainsi que l’expédition et les taxes.
