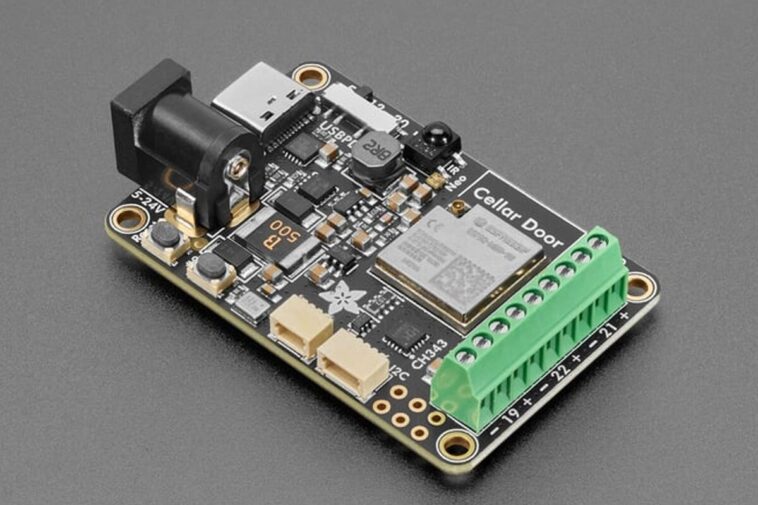

Adafruit Sparkle Motion – Un contrôleur LED adressable basé sur ESP32 avec quatre sorties, une puissance USB-C 100W et Wled / Xlights Support

Le mouvement Sparkle Adafruit est une carte de contrôleur LED basée sur ESP32 conçue pour entraîner des LED adressables, y compris WS2812B, APA102, SK6812, LPD8806, UCS2904 et SM16704. Il prend en charge les projets Wled et Xlights et dispose d’un port PD USB-C à bord 100W pour conduire même des configurations LED haute tension.

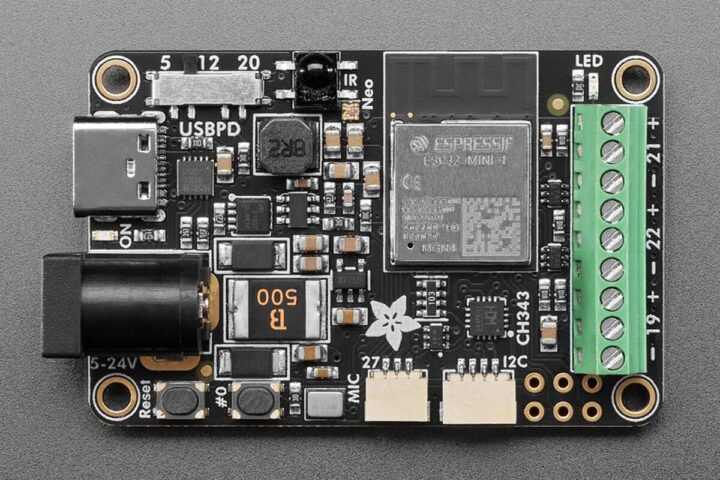

La carte comprend des options d’entrée à double alimentation (PD USB-C avec sélection 5/12 / 20V et prise CC 2,1 mm), un fusible 5A et des bornes de sortie décalées de niveau pour contrôler les LED adressables. La carte comprend également un microphone numérique I2S intégré, un récepteur IR, un port STEMMA QT I2C, une série USB avec réinitialisation automatique, des coussinets de cassure GPIO, des néopixels embarqués et une LED d’état, et plusieurs connecteurs JST et terminaux pour l’intégration des capteurs et du contrôle. Il est livré pré-assemblé avec des bornes pour un câblage facile, ce qui le rend adapté aux applications telles que l’électronique portable, l’éclairage de décoration intérieure, les écrans réactifs audio et les installations télécommandées.

Adafruit Sparkle Motion Spécifications:

• SOC – ESP32-S3 Dual-Core Xtensa LX7 MCU @ 240 MHz avec Wi-Fi et BLE 5 de 2,4 GHz
• Contrôle LED
  • Canaux de sortie à niveau 3x (logique 5V) avec des bornes (support 26–20AWG)
  • Sortie du 4ème niveau via GPIO Pad
• Entrée audio – Microphone numérique I2S MEMS intégré pour l’éclairage audio-réactif
• Infrarouge
  • Récepteur IR intégré pour la télécommande
  • IR externe en option via le port d’entrée analogique JST
• Port USB – USB Type-C pour l’alimentation et la programmation
• Expansion
  • Port I2C compatible STEMMA QT / QWIIC
  • 6x coussinets GPIO (3 GPIO + Power + GND supplémentaires)
• Mission
  • Bouton utilisateur sur GPIO0 et le bouton de réinitialisation
  • Statut rouge LED sur GPIO4
  • Néopixel intégré sur gpio2
• Entrée d’alimentation
  • Entrée PD USB Type-C avec interrupteur de diapositive pour la sélection 5V / 12V / 20V (20V adaptée à la plupart des bandes LED 24 V)
  • Entrée de prise de canon à dc de 2,1 mm (central-positif)
  • Fuse 5A et diodes à tension avant basses pour la protection
• Dimensions – 45 x 33 mm avec trous de montage
• Poids – Env. 10 grammes
• Conformité – ROHS 2 2011/65 / UE et 2015/863 / UE

La carte Adafruit Sparkle Motion fonctionne avec le firmware Wled avec une prise en charge réactive sonore et un logiciel open-source Xlights pour configurer de grands écrans LED avec des protocoles comme E1.31, DDP et Art-Net. Vous avez également la possibilité d’utiliser Arduino IDE, ESP-IDF, Micropython ou CircuitPython pour concevoir votre propre projet LED personnalisé. Plus d’informations à démarrer peuvent être trouvées sur le site Web d’Adafruit Learn.

Le contrôleur LED adressable Sparkle Motion est disponible en deux variantes, l’une avec une antenne PCB et l’autre avec la possibilité de connecter une antenne externe WFL. Il y a aussi une mini carte de mouvement Sparkle avec 31,6 x 19,8 mm de facteur avec des sorties LED à double niveau de niveau, un microphone I2S, un port I2C STEMMA, des boutons utilisateur / réinitialisation et des éruptions supplémentaires GPIO, qui peuvent être mieux adaptées aux obligables et aux configurations LED portables.

Auparavant, nous avons écrit sur divers types de contrôleurs LED adressables WS2812B comme la carte ANAVI Miracle Emitte, Yulc (oui, un contrôleur LED USB-C) et Smlight A1-SLWF-03, avec les deux derniers construits autour d’un MCU ESP32 et les trois compatibles avec le firmware wled.

La carte Adafruit Sparkle Motion, au prix de 24,95 $, est disponible avec une antenne PCB intégrée ou une antenne externe U.FL. Les deux sont souvent en rupture de stock en raison d’une forte demande, et au moment de la rédaction du moment de la rédaction, seule la version avec une antenne externe est en stock (46 pièces).
