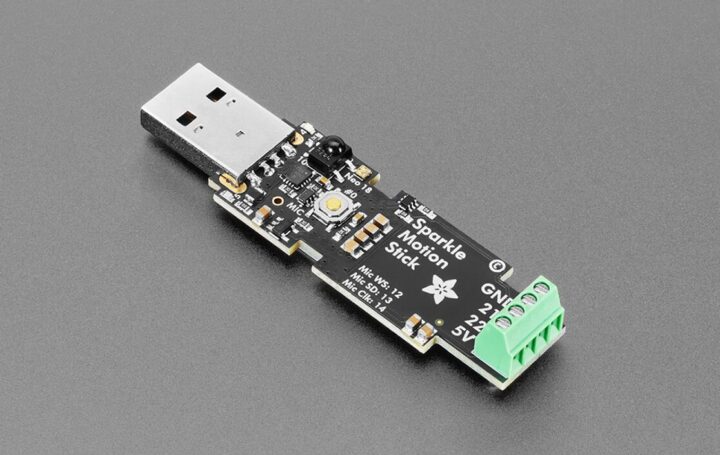

Adafruit a récemment publié le Sparkle Motion Stick Adafruit, une carte de contrôleur USB NEOPixel compacte compacte construite autour d’un module ESP32-S3 conçu pour les projets LED réactifs audio, les accessoires de cosplay, l’éclairage de vacances, etc.

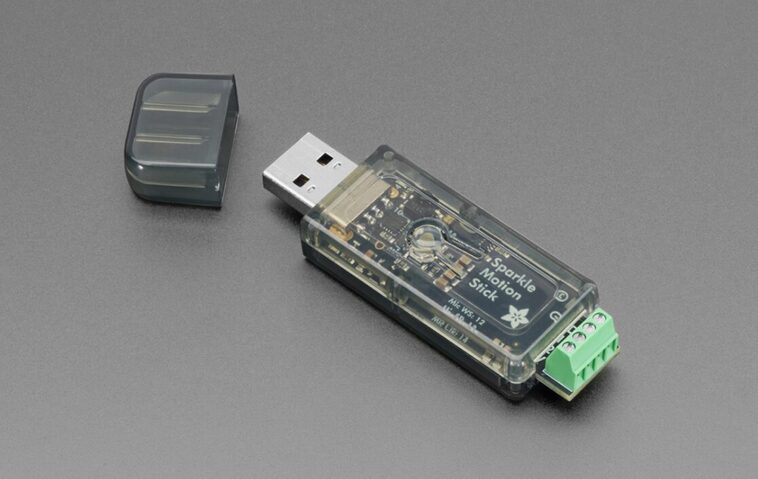

Le module est livré avec un port USB de type A pour la programmation et l’entrée d’alimentation (5V, 2A max), et une enceinte simple pour la protection (pas résistant aux intempéries). Il comprend un microphone I2S intégré pour les effets réactifs audio, un récepteur IR pour la télécommande. À part cela, il a un bouton programmable par l’utilisateur, une LED de néopixels embarquée et une LED d’état rouge avec deux sorties de signal décalées de niveau 5 V avec une alimentation et pour connecter les LED un bornier à vis.
Adafruit Sparkle Motion Stick Spécifications
- SOC – ESP32-S3 Dual-Core Xtensa LX7 MCU @ 240 MHz avec Wi-Fi et BLE 5 de 2,4 GHz
- Contrôle LED – canaux de sortie à niveau 2x (logique 5V) avec des bornes (support 26–20AWG)
- Entrée audio – Microphone numérique I2S MEMS intégré pour l’éclairage audio-réactif
- Infrarouge – Récepteur IR intégré pour la télécommande sur GPIO10
- USB
- Port USB Type-A avec fusible réinstable, pour la puissance et la programmation (5v / 2a max)
- Utilise CP2102N avec une réinitialisation automatique pour la programmation
- Mission
- Bouton utilisateur sur GPIO0 et le bouton de réinitialisation (accessible dans l’enceinte)
- Statut rouge LED sur GPIO4
- Néopixel intégré sur GPIO18
- Entrée d’alimentation
- Plug USB Type-A (5v / 2a max)
- 2A Fusible réinitialisable pour une protection sur-courante
- Dimensions – 48 x 22 x 12 mm (avec cas)
En termes de logiciels, ce bâton de mouvement Sparkle Adafruit prend entièrement le firmware Wled, mais peut également être programmé avec Arduino, Micropython, CircuitPython et le cadre ESP-IDF. Le bâton USB ne vient pas avec Wled Preinstalled, et vous devez l’installer à partir du site Web Wled. Adafruit fournit généralement une documentation et un guide démarré, mais pour ce produit, je n’ai rien trouvé sur leur page de produits.
Cela dit, il devrait être possible d’utiliser les mêmes instructions que pour la carte de mouvement Sparkle Adafruit, une version plus grande du bâton USB ESP32-S3. Les deux solutions utilisent un ESP32-S3 comme conducteur de Wled, mais le bâton est un minuscule dongle USBA, tandis que le mouvement Sparkle est une planche plus grande (45 x 33 mm) avec des bornes et des trous de montage. Les capacités de puissance et de sortie sont très différentes; Le bâton est limité à 5 V / 2A et expose seulement deux sorties de signal LED à décalage de niveau plus la puissance / terre, tandis que le mouvement complet de Sparkle offre une alimentation USB-C (commutable 5/12/20v) et une prise CC de 2,1 mm avec un fusible 5A avec trois sorties LED à bloc de terminal séparées. Nous avons également écrit sur la carte YULC (oui, un contrôleur LED USB-C) et Smlight A1-SLWF-03 également compatible avec le firmware Wled.
Le bâton Adafruit Sparkle Motion est au prix de 19,95 $ avec l’enceinte ou 18,95 $ sans, mais au moment de la rédaction du moment de la rédaction, ce dernier est en rupture de stock.
