Aaeon up twl and up TWLS – deux sbcs à température de la taille d’une carte de crédit et à large température

AAEON UP TWL et UP TWLS sont deux nouveaux ordinateurs à carte unique de la taille d’une carte de crédit (SBCS) basés sur la famille du processeur Intel Twin Lake et fonctionnant dans une plage de température de -20 ° C à 70 ° C à 70 ° C.

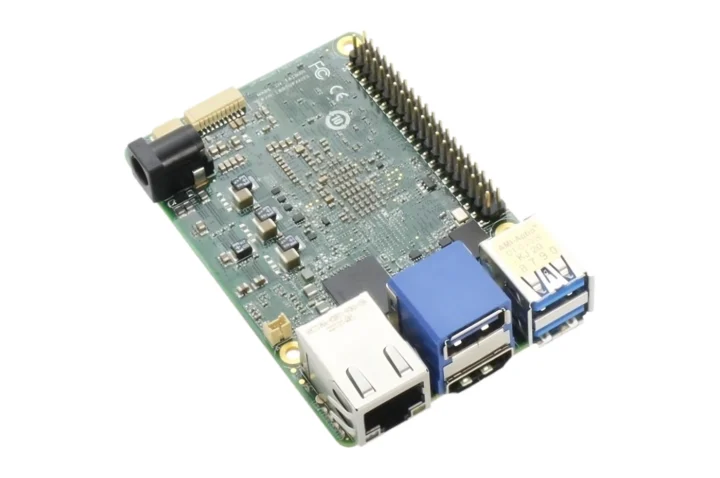

Les deux modèles comportent un port Ethernet Gigabit, trois ports USB 3.2 GEN 2 et une sortie vidéo HDMI. Le SBC UP TWL est également livré avec un en-tête GPIO de 40 broches, et le processeur est sous la planche. La carte UP TWLS a un design plus mince une fois que le refroidissement est pris en compte, similaire à l’UP 710S publié à la fin de l’année dernière, le processeur positionné sur le dessus du PCB, les WAVERS pour GPIOS et RS232 / RS422 / RS485, et une socket M.2 pour le WiFi.

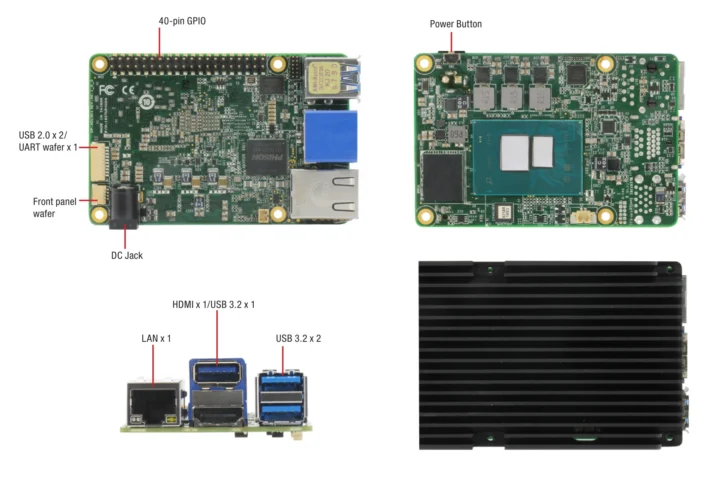

Spécifications TWL

• SoC du lac Twin (l’un ou l’autre)
  • Processeur Intel N150 Processeur quad-core @ jusqu’à 3,6 GHz (Turbo) avec cache de 6 Mo, 24EU Intel UHD Graphics @ 1,0 GHz; TDP: 6W
  • Processeur Intel N250 Processeur quad-core @ jusqu’à 3,8 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,25 GHz; TDP: 6W
  • Processeur Intel Core 3 N355 Processeur octa-core @ jusqu’à 3,9 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,35 GHz; TDP: 15W
• Mémoire système – jusqu’à 8 Go de LPDDR5
• Stockage – jusqu’à 64 Go EMMC Flash
• Sortie vidéo – HDMI 1.4b
• Réseautage – Port Gigabit Ethernet RJ45 via REALTEK RTL8111H-CG
• USB
  • Ports de type A de 3,2 USB 3,2 Gen 2
  • Interfaces 2x USB 2.0 via une plaquette à 10 broches
• Série – 2x RS-232 / 422/485 via des plaquettes
• Expansion
  • En-tête GPIO à 40 broches
  • Tajoras à 10 broches avec 2x USB 2.0 et 1x UART
• Sécurité – à bord TPM 2.0
• Mission
  • Plaquette de panneau avant à 4 broches
  • Bafeule de ventilateur 12v à 2 broches
  • RTC et plaquette de batterie RTC à 2 broches
• Alimentation – 12V DC-in jusqu’à 5A; À (par défaut) / type ATX
• Consommation d’énergie (typique) – 30 W à 36 watts
• Dimensions – 85 x 56 mm
• Poids – 150 grammes
• Plage de températures – Standard: 0 ° C à 60 ° C avec un flux d’air de 0,5 m / s; Witas1: -20 ° C à 70 ° C avec un refroidisseur actif
• Humidité – 0% ~ 90% Humidité relative, non condensée
• Mtbf – 685 218 heures
• CERTIFICATIONS – CE / FCC CLASSE A, ROHS CONFORMANT, RECHER

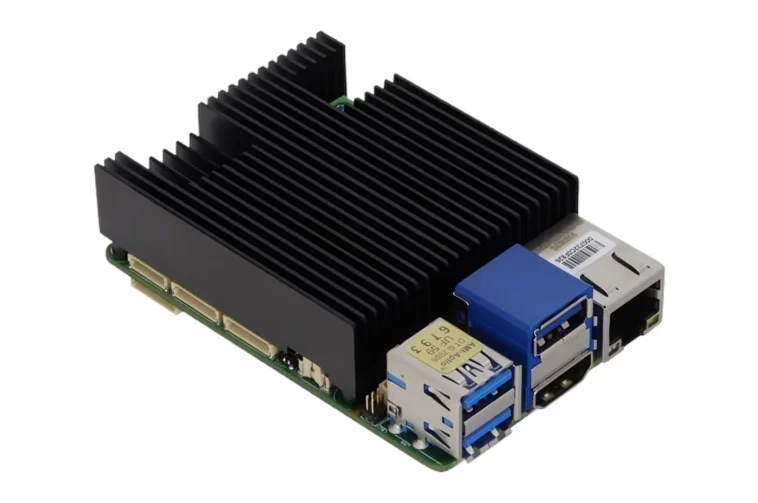

Le dissipateur thermique couvre le côté inférieur de la planche, et en tant que tel, il est assez épais que la planche TWLS Up ci-dessous.

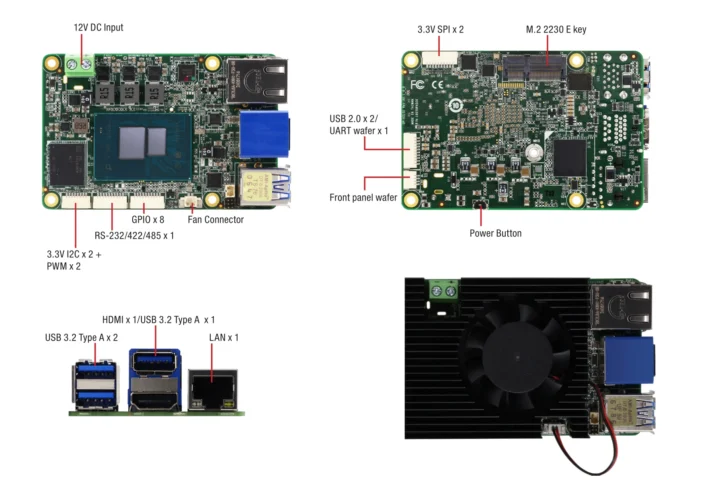

Spécifications de SBC SLIM UP TWLS

• Twin Lake Soc (l’un ou l’autre) – Processeur Intel N150, processeur N250 ou processeur Core 3 N355
• Mémoire système – jusqu’à 8 Go de LPDDR5
• Stockage – Jusqu’à 128 Go EMMC Flash
• Sortie vidéo – HDMI 1.4b
• Réseautage
  • Port 1x Gigabit Ethernet RJ45 via le contrôleur Realtek RTL8111H-CG
  • WiFi en option via M.2 2230 Socket E-Key
• USB
  • Ports de type A de 3,2 USB 3,2 Gen 2
  • Interfaces 2x USB 2.0 via une plaquette à 10 broches
• Série – 2x RS-232 / 422/485 via des plaquettes
• Expansion
  • M.2 2230 socket e-key
  • Tajoras à 10 broches avec 2x USB 2.0 et 1x UART
  • Bafeule à 8 broches avec 2x 3,3 V i2c, 2x PWM
  • Bafonce à 10 broches avec 2x 3,3 V SPI
  • Bafeule à 10 broches avec GPIO 8X
  • Tranche à 10 broches avec rs232 / 422/485
• Sécurité – à bord TPM 2.0
• Mission
  • Bouton d’alimentation
  • Plaquette de panneau avant à 4 broches
  • Bafeule de ventilateur 12v à 2 broches
  • RTC et plaquette de batterie RTC à 2 broches
• Alimentation – 12V DC-in jusqu’à 5A via un bornier à 2 broches; À (par défaut) / type ATX
• Consommation d’énergie (typique) – 30 W à 36 watts
• Dimensions – 85 x 56 x 25,13 mm
• Poids – 150 grammes
• Plage de températures – Standard: 0 ° C à 60 ° C avec un flux d’air de 0,5 m / s; Witas1: -20 ° C à 70 ° C avec un refroidisseur actif
• Humidité – 0% ~ 90% Humidité relative, non condensée
• Mtbf – 685 218 heures
• CERTIFICATIONS – CE / FCC CLASSE A, ROHS CONFORMANT, RECHER

Le SBC TWS UP peut être sans ventilateur à la plage de température standard, mais le refroidisseur actif illustré ci-dessus est recommandé pour la plage de température industrielle.

Les deux modèles offrent des versions plus légères et plus compactes des planches plus grandes Squared TWL et Squared Pro TWL introduites le mois dernier.

Logiciel et prix

AAEON prend en charge Windows 10/11, y compris Windows 10 Enterprise LTSC 2021, Ubuntu 22.04 LTS WTH Linux 5.15 et plus, et Yocto 4.0 / 5.1.

Aucun des deux cartes de crédit Twin Lake Board n’est répertorié sur l’Eshop d’Aeaon pour l’instant, mais pour référence, le précédent UP 710 avec un CPU Intel N97, 8 Go de RAM et 64 Go EMMC Flash va pour 247 $. Ainsi, le tableau UP TWS et TWLS devrait être vendu dans cette gamme de prix, juste un peu plus élevé avec le N150. Des détails supplémentaires peuvent être trouvés sur les pages de produits respectives pour les conseils TWS et TWSL.
