Aaeon Gene-MTH6 3,5 pouces Lake Lake SBC propose jusqu’à 96 Go de Connecteur FPC DDR5, 9-36V large, Connecteur FPC PCIE GEN4

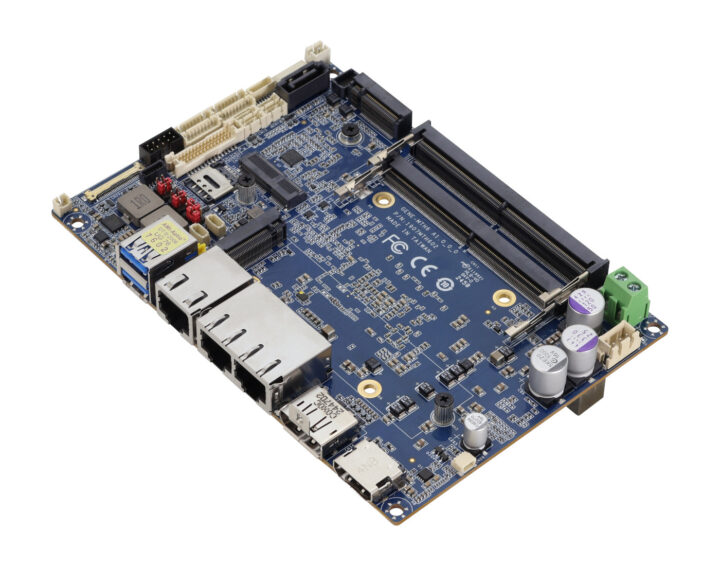

Aaeon Gene-MTH6 Intel Meteor Lake à un lac de 3,5 pouces «sous-compact» SBC prend jusqu’à 96 Go de DDR5, offre une plage d’entrée d’alimentation de 9v-36V compatible avec ERP et comprend un connecteur FPC PCIe Gen4 X4 x4 inhabituel pour ajouter une M.2. Module d’extension ou d’autres modules personnalisés.

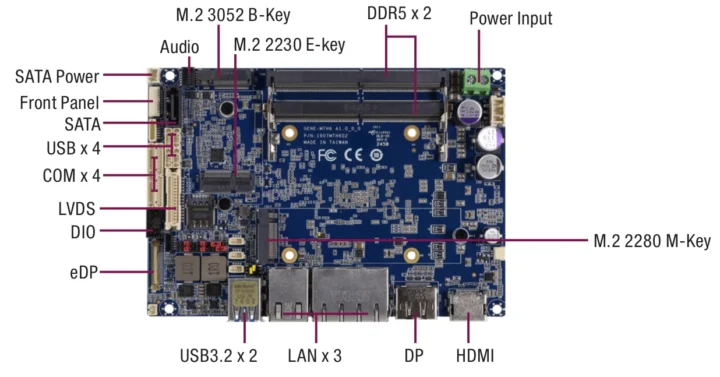

La carte dispose également de deux portes 2,5GBE et un GBE, prend en charge WiFi 6 et 5G via M.2 Sockets, un port SATA et une prise M.2 pour l’expansion de stockage, quatre interfaces d’affichage, quelques ports USB, quatre ports com internes pour RS232 et / ou RS485, et plus encore. Il est proposé avec des processeurs de la série 15W U (Intel Core Ultra 5 125U / Core Ultra 7 155U) ou 28W (Intel Core Ultra 5 125H / Core Ultra 7 155H).

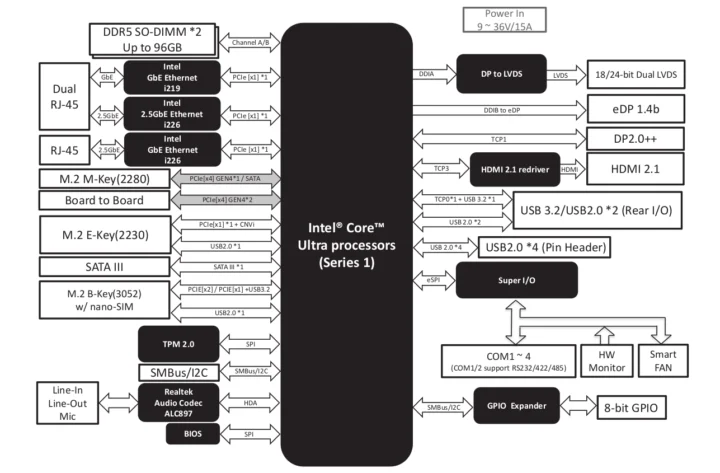

Spécifications Aaeon Gene-MTH6:

• SoC du lac Meteor (l’un ou l’autre)
  • Intel Core Ultra 7 155H 16-Core / 22-Thread Processeur jusqu’à 4,8 GHz avec cache de 24 Mo, graphiques Intel 8XE LPG @ 2,25 GHz, Intel AI Boost NPU; TDP: 28W
  • Intel Core Ultra 5 125H 14-Core / 18-Thread Processeur jusqu’à 4,5 GHz avec un cache de 18 Mo, Intel 7XE GPG Graphics @ 2,2 GHz, Intel AI Boost NPU; TDP: 28W
  • Processeur Intel Core Ultra 7 155u 12-core / 14-thread jusqu’à 4,8 GHz avec cache de 12 Mo, graphiques Intel 4XE LPG @ 1,95 GHz, Intel AI Boost NPU; TDP: 15W
  • Processeur Intel Core Ultra 5 125u 12-Core / 14-Thread jusqu’à 4,3 GHz avec cache de 12 Mo, graphiques Intel 4XE LPG @ 1,85 GHz, Intel AI Boost NPU; TDP: 15W
• Mémoire système – jusqu’à 96 Go non ECC DDR5 5600 via 2x sodimm sodimm sockets
• Stockage
  • Port SATA III 6,0 Go / s
  • Socket M.2 pour NVME ou SSD SATA (voir la section Expansion)
  • Connecteur PCIe FPC2 (voir la section Expansion)
• Interfaces d’affichage
  • HDMI 2.1 jusqu’à 8k @ 60Hz ou 4k @ 120Hz
  • DP 2.0 jusqu’à 7680 x 4320 @ 60Hz 30BPP (prend en charge DP ++)
  • LVDS à double canal 18/24 bits / EDP jusqu’à 1920 x 1080 + 12v / 2a onduleur
  • EDP ​​1.4B HBR3 jusqu’à 3840 x 2160 @ 60Hz
  • Jusqu’à 4x affichages indépendants pris en charge
• Audio (non disponible pour les SKU Witas (Temps industriel))
  • Realtek alc897 codec audio HD
  • Ligne-in / ligne-out / micro
  • En-tête audio
• Réseautage
  • Port Gigabit Ethernet RJ45 via le contrôleur Intel I219
  • Ports 2x 2,5GBE RJ45 via des contrôleurs Intel I226
  • WiFi et Bluetooth en option via la prise de touche électronique M.2 (voir la section Expansion)
  • Cellulaire 4G LTE / 5G en option via la prise B-Key et la machine à sous Nano SIM (voir la section Expansion)
• USB
  • Ports de type A de type 2 de 3x USB 3,2 Gen 2
  • 4x USB 2.0 via en-tête interne
• Série (interne)
  • Com 1, com 2 (RS-232 / 422/485, prend en charge 5V / 12V / RI)
  • Com 3, com 4 (RS-232)
• Expansion
  • M.2 2280 m-clés (PCIe 4.0 [x4]/ Sata); Par défaut: PCIe 4.0 [x4] (sélectionné par bom)
  • M.2 3052 BOKET B-Key (PCIe 3.0 [x1] + USB 3.2 / PCIe 3.0 [x2])); Par défaut: PCIe 3.0 [x1] (sélectionné par bom)
  • M.2 2230 socket E-Key (PCIe 3.0 [x1] + USB 2.0) avec support pour le Wi-Fi 6E CNVI; (RAID 0, prise en charge RAID 1 sur PCIe Storage)

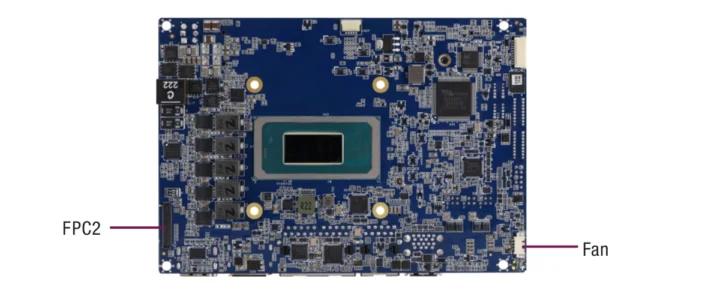

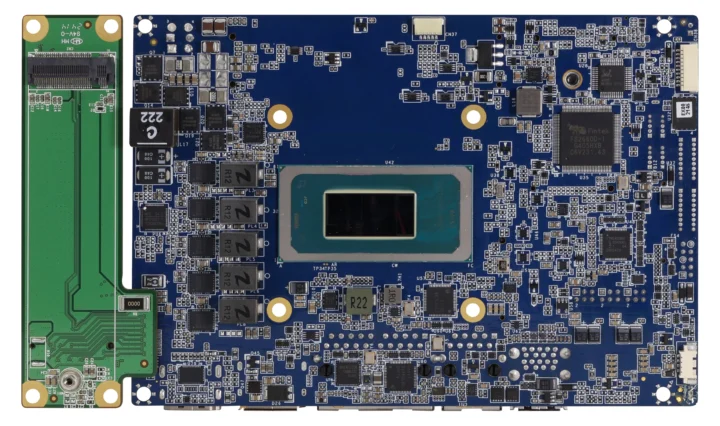

  • Connecteur FPC2 (PCIe Gen4 [x4] x 2); Raid de support 0, raid 1
  • GPIO 8 bits
  • 1x SMBUS / I2C (par défaut: SMBUS)
• Sécurité – TPM 2.0
• Mission
  • BIOS / UEFI avec wake-on-lan, temporisateur de chien de garde
  • RTC avec batterie au lithium 3V / 240mAh
  • Connecteur de ventilateur intelligent à 4 fils
  • Connecteur de panneau avant avec LED de disque dur, LED PWR, bouton d’alimentation, buzzer, réinitialisation
• Alimentation électrique
  • Entrée d’alimentation – + 9-36V (facultatif: + 12V) via le connecteur Phoenix à 2 broches (connecteur Colay à 4 broches)
  • Soutient ERP (directive sur les produits liés à l’énergie de l’Union européenne: 2009/125 / CE)
  • Type d’alimentation – AT / ATX; Prise en charge de ATX à 3 broches
• Consommation d’énergie
  • Intel Core Ultra 7, 2x 32 Go DDR5, 5.78A @ + 12V (typique)
  • Intel Core Ultra 7, 1x 32 Go DDR5, 8.42A @ + 12V (max)
• Dimensions – 146 x 101,7 mm (facteur de formulaire de carte sous-compact de 3,5 pouces)
• Poids – environ 400 grammes
• Plage de températures – Fonctionnement: 0 ° C ~ 60 ° C; Stockage: -40 ° C ~ 85 ° C
• Humidité – 0% ~ 90% Humidité relative, non condensée
• MTBF – 753 493 heures
• EMC – CE / FCC Classe A

AAEON prend en charge les Windows 10 64 bits, Windows 11 64 bits et Ubuntu 22.04.3 (noyau 6.2.0-26-générique) pour le Gene-MTH6 SBC et vous trouverez les pilotes, le BIOS, un manuel d’utilisation et une fiche technique sur la page du produit liée à la fin de cet article.

La famille des gènes Aaeon des ordinateurs à panneaux uniques sous-compacts de 3,5 pouces existe depuis de nombreuses années, et le Gene-MTH6 ajoute à des produits tels que le gène-ASL6 (lac Amston) et Gene-APL7 (lac Apollo). Ce n’est pas tout à fait le premier SBC de 3,5 pouces propulsé par les SoC de Meteor Lake, et nous avons précédemment couvert l’IBASE IB962 offert avec des processeurs Intel Core 5/7 U / H / série similaires dans le même facteur de forme, mais avec des fonctionnalités et des ports différents .

Des échantillons du Gene-NMTH6 SBC peuvent être achetés sur l’Eshop d’Aeaon pour 850,00 $ à 1 056,00 $ selon le modèle sélectionné. Des informations supplémentaires peuvent être trouvées sur la page du produit.
