AAEON AQ7-ADN – Un système sur module Qseven 2.1 avec processeur Intel Alder Lake-N, quatre interfaces PCIe Gen 3 x1

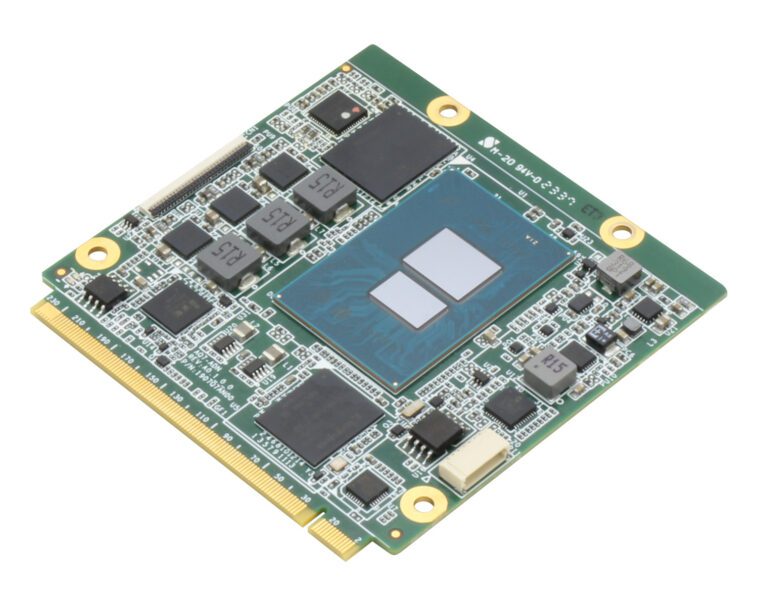

L’AAEON AQ7-ADN est un système sur module compatible Qseven 2.1 basé sur les processeurs Atom x7425E, Intel Processor N ou Intel Core i3-N305 Alder Lake-N équipé jusqu’à 8 Go de LPDDR5x et 64 Go de stockage flash eMMC.

AAEON a déjà introduit les modules Alder Lake-N COM Express et SMARC avec respectivement le COM-ADNC6 et l’uCOM-ADN, et l’AQ7-ADN ajoute une autre norme de système sur module à sa liste de modules Alder Lake N-Series avec un SoM Qseven 2.1 qui offre quatre interfaces PCIe Gen x1 et une interface de stockage SATA.

Spécifications AAEON AQ7-ADN :

• SoC Alder Lake série N (l’un ou l’autre)
  • Processeur Intel Atom x7425E quad-core jusqu’à 3,4 GHz avec 6 Mo de cache, Intel UHD Graphics 24EU à 1,00 GHz ; TDP : 12 W
  • Processeur Intel N50 double cœur jusqu’à 3,4 GHz avec 6 Mo de cache, 16EU Intel UHD Graphics à 750 MHz ; TDP : 6 W
  • Processeur Intel N97 à quatre cœurs jusqu’à 3,6 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics à 1,20 GHz ; TDP : 12 W
  • Processeur Intel N200 à quatre cœurs jusqu’à 3,7 GHz avec 6 Mo de cache, carte graphique Intel HD 32EU à 750 MHz ; TDP : 6 W
  • Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, 32EU Intel UHD Graphics à 1,25 GHz ; TDP : 15 W
• Mémoire système – Jusqu’à 8 Go LPDDR5x 4800 MHz
• Stockage – Jusqu’à 64 Go de mémoire flash eMMC
• Réseau – Contrôleur Ethernet gigabit Realtek RTL8111H-CG
• Caméra I/F – Connecteur MIPI CSI FPC à 4 voies
• Connecteur de bord MXM 2.0 230 broches
  • Stockage – Interface SATA 3.0
  • Sortie vidéo
    • 1x DisplayPort jusqu’à 3840 x 2160
    • 1x eDP jusqu’à 3840 x 2160 ou LVDS (changement de nomenclature)
  • Audio – Interface audio haute définition
  • Réseau – Gigabit Ethernet
  • Port USB – 6 ports USB 2.0, 2 ports USB 3.2
  • Port série – 1x UART 4 ​​fils (Tx/Rx/CTS/RTS)
  • Expansion
    • 4x PCIe Gen 3 x1
    • GPIO – 8 bits (option BoM)
    • SMBus/I2C
• Sécurité – TPM 2.0 en option
• Divers – BIOS AMI UEFI avec Wake-on-LAN, horloge de surveillance
• Source de courant
  • Tension d’alimentation – +5V
  • Type d’alimentation – AT (par défaut) ou ATX, commutable par le BIOS
  • Consommation électrique (typique) – Intel Core i3-N305, 8 Go LPDDR5x jusqu’à 4,5 A à +5 V
• Dimensions – 70 x 70 mm (module Qseven 2.1)
• Poids – 120 grammes
• Écart de température
  • Fonctionnement – ​​0°C à 60°C
  • Stockage – -40°C à 85°C
• Humidité – 0% ~ 90% d’humidité relative, sans condensation
• CEM – CE/FCC Classe A

AAEON fournit actuellement un support pour Windows 10 64 bits et Ubuntu 22.04 avec le noyau Linux 5.19.0 pour la carte. Bien que le module Qseven perde la mise en réseau 2,5 GbE présente dans les modules SMARC et COM Express de la société, il offre quatre interfaces PCIe Gen 3 x1. Il sera mieux adapté aux applications sensibles aux coûts et aux contraintes d’espace en raison de son prix plus bas et de sa taille plus petite.

Le système sur module AAEON AQ7-ADN peut être acheté via la boutique en ligne de la société aux prix suivants :

• N50 SKU avec 4 Go de RAM, 32 Go de mémoire flash eMMC – 208 $
• N97 SKU avec 8 Go de RAM, 64 Go de mémoire flash eMMC – 239 $
• Atom x7425E SKU avec 8 Go de RAM, 64 Go de mémoire flash eMMC – 270 $
• Core i3-N305 SKU avec 8 Go de RAM, 64 Go de flash eMMC – 375 $ (en rupture de stock)

La société propose également un refroidisseur (AQ7-ADN-FAN01), mais je ne le trouve pas à vendre… Le SoM est compatible avec la carte mère Qseven ECB-970G qui expose deux ports USB 3.0, 2 connecteurs SATA, GbE, PCIe et une entrée d’alimentation AT/ATX. Il n’est pas non plus en vente en ligne et la page produit indique qu’il est abandonné depuis près de quatre ans, mais le module pourrait fonctionner avec d’autres cartes mères Qseven…

Outre la possibilité d’acheter des échantillons en ligne, AAEON indique que l’AQ7-ADN est en cours de production en série, ce qui permet également de passer des commandes en volume. Des informations supplémentaires peuvent être trouvées sur la page produit.
