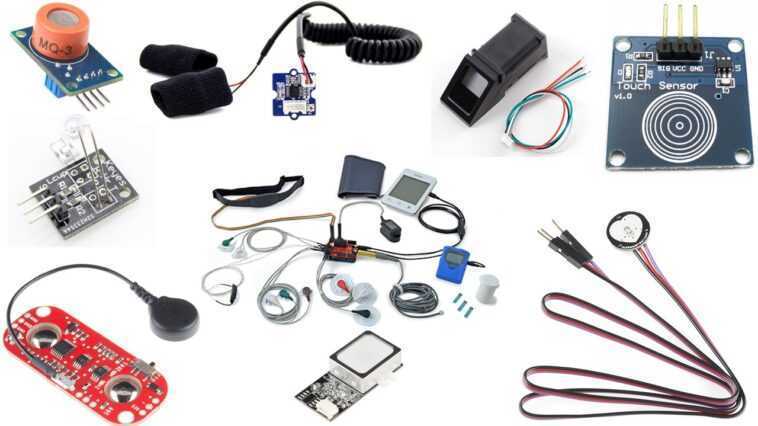

Dans cet article, je vais partager avec vous une liste de 9 capteurs biométriques compatibles Arduino que vous pouvez utiliser dans vos expériences de bio-ingénierie. Ils sont parfaits pour les projets d’amateurs car la plupart d’entre eux sont faciles à gérer.
Voici la liste :

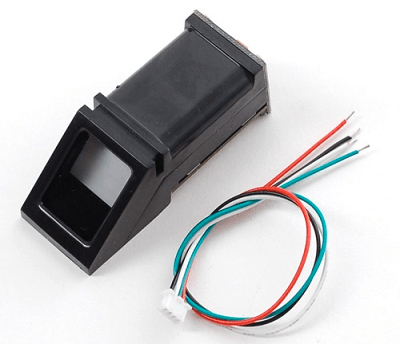

1. Lecteur optique d’empreintes digitales
Il s’agit d’un lecteur d’empreintes digitales cool et facile à utiliser. Il existe des bibliothèques et une documentation complète pour vous aider à démarrer avec ce module.
Vous pouvez en obtenir un pour environ 15 $ (voir sur eBay).

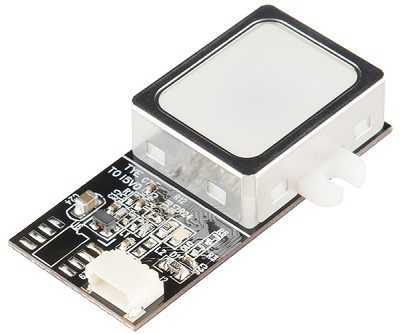

2. Lecteur d’empreintes digitales (GT511C1R)
La numérisation des empreintes digitales peut être facile si vous utilisez ce capteur (GT511C1R). Il fait toutes les choses compliquées telles que la lecture et l’identification des empreintes digitales avec un capteur optique et un processeur 32 bits. Il peut stocker jusqu’à 20 empreintes digitales et est capable de reconnaître les empreintes digitales à 360º. Vous pouvez télécharger les images d’empreintes digitales à partir de l’appareil et lire et écrire des modèles d’empreintes digitales et une base de données.

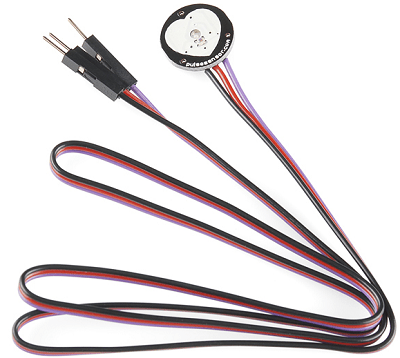

3. Capteur de pouls
Ce capteur mesure votre rythme cardiaque. Il est très facile à utiliser avec votre Arduino, car il ne nécessite qu’une seule broche de données analogique, VCC et GND. Le capteur peut être facilement alimenté à l’aide de la broche Arduino 5V. Ce capteur dispose d’un capteur de fréquence cardiaque optique avec amplification et circuit de réduction du bruit, donnant des lectures de pouls rapides et fiables.
Pour mesurer la fréquence cardiaque, il vous suffit de clipser le capteur dans votre lobe d’oreille ou votre empreinte digitale. Il existe un exemple de code et un croquis de traitement pour les données visuelles ici.
Vous pouvez en obtenir un pour environ 3 $ (voir sur eBay).

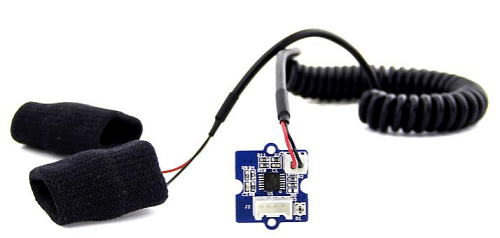

4. Module de bosquet de réponse cutanée galvanique
Ce module vous permet de mesurer la réponse galvanique de la peau en mesurant la conductance électrique de la peau. La conductance cutanée change en fonction de la quantité de sueur sur la peau.
Les glandes sudoripares sont contrôlées par le système nerveux sympathique qui peut être excité par des émotions fortes. Ainsi, des émotions fortes entraîneront plus de transpiration sur la peau, entraînant des modifications de la conductance électrique de la peau.
Comme les propriétés électriques de la peau changent avec les émotions, ce type de capteur est utilisé dans les détecteurs de mensonges (polygraphes) pour détecter les changements dans l’état physiologique de la personne (voir sur eBay).

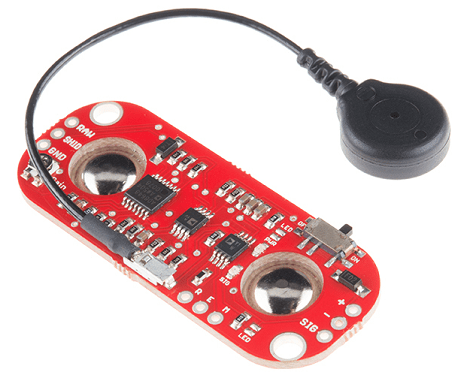

5. Capteur musculaire Myoware
Ce capteur est vraiment cool et je n’avais aucune idée qu’il pouvait être si bon marché de contrôler les choses en mesurant l’activité musculaire.
Le capteur musculaire myoware mesure l’activité électrique d’un muscle, donnant une tension de sortie entre 0 et 5V (si vous alimentez le capteur avec 5V) en fonction de la quantité d’activité dans un muscle.
Cela permet de contrôler les choses en contractant et en relâchant les muscles. N’est-ce pas cool?
Le capteur a une excellente conception vous permettant de fixer des coussinets de capteur biomédicaux pour connecter facilement vos muscles à l’Arduino.
Pour un capteur Arduino, cela peut sembler assez cher (coûte environ 40 $), mais ce qu’il vous permet de faire en vaut vraiment la peine.

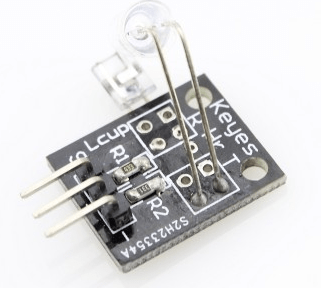

6. Capteur de fréquence cardiaque au doigt
Ce capteur de fréquence cardiaque au doigt mesure le pouls dans vos doigts à l’aide d’une LED IR infrarouge et d’un transistor optique.
Il s’interface facilement avec l’Arduino en utilisant une seule broche de données.
Vous pouvez obtenir ce capteur pour environ 2 $ (voir sur eBay).

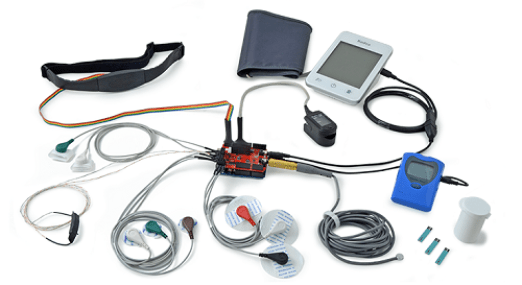

7. Bouclier e-Santé
le Bouclier e-Santé peut être utilisé pour recueillir des informations biométriques en temps réel sur un patient. Ce bouclier vous permet de surveiller une grande variété d’informations biométriques. Le bouclier peut utiliser 10 capteurs différents : pouls, oxygène dans le sang, flux d’air, température corporelle, ECG, glucomètre, réponse galvanique de la peau, pression artérielle, position et capteur d’électromyographie (muscle).
Les informations peuvent être collectées et envoyées vers un cloud pour un stockage permanent ou vers le téléphone ou l’ordinateur portable en utilisant le Wi-Fi, la 3G, le Bluetooth, le GPRS ou le ZigBee.
Il existe également des applications pour Android et iOS pour voir et analyser facilement les résultats.
Ce shield est compatible avec Arduino et Raspberry Pi.
8. Capteur d’alcool MQ-3
Le capteur d’alcool MQ-3 peut être utilisé pour détecter la concentration d’alcool dans votre haleine. C’est donc le capteur parfait pour fabriquer un alcootest.
Le capteur est très facile à utiliser : sa tension de sortie change en fonction de la concentration d’alcool.
Vous pouvez obtenir ce capteur pour environ 2 $ (voir sur eBay).
9. Capteur numérique tactile TTP223B
Le capteur numérique TTP223B Touch est comme un bouton poussoir. Il s’agit d’un module de commutateur capacitif IC à détection tactile. Le capteur émet LOW, sauf lorsque votre doigt touche la position de capteur correspondante. Dans ce cas, le capteur émet HIGH. Si le capteur n’est pas touché pendant 12 secondes, il repasse à LOW.
Vous pouvez obtenir ce capteur pour environ 1 $ (voir sur eBay).
Conclusion
Vous souhaitez utiliser ces capteurs dans vos projets électroniques ?
Faites-le moi savoir en laissant un commentaire dans la section des commentaires ci-dessous.
Si vous aimez cet article, vous aimerez probablement ce qui suit :
Merci d’avoir lu,
Rui et Sara
-
