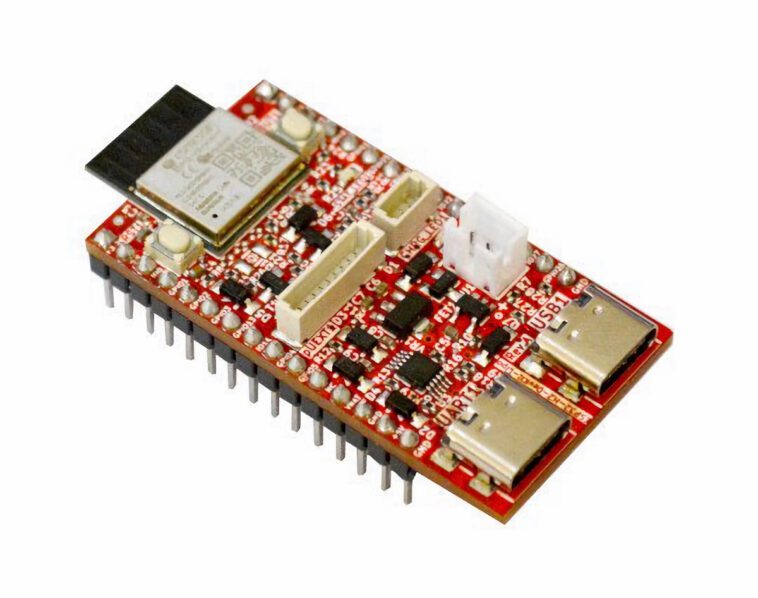

Olimex ESP32-H2-DevKit-LiPo est une carte matérielle open source basée sur le module sans fil ESP32-H2-MINI-1-N4 avec Bluetooth 5 Low Energy (LE) et une radio 802.15.4 pour la connectivité Zigbee, Thread et Matter , et qui peut être alimenté par une batterie LiPo.
Le microcontrôleur ESP32-H2 RISC-V est couplé à 4 Mo de flash dans le module sans fil, et la carte est livrée avec deux rangées de 15 broches pour jusqu’à 19 GPIO avec des fonctions alternatives telles que ADC, SPI, UART, I2C, etc… plus pUEXT et connecteurs Qwiic/Stemma pour modules d’extension. La carte dispose également de deux ports USB-C, l’un pour la connexion directe à l’ESP32-H2 et l’autre pour la programmation/débogage USB vers UART.
Spécifications ESP32-H2-DevKit-LiPo :
- Module sans fil – ESP32-H2-MINI-1-N4
- MCU – Espressif Systems ESP32-H2 Microcontrôleur RISC-V 32 bits jusqu’à 96 MHz avec 320 Ko de SRAM, 128 Ko de ROM, 4 Ko de mémoire LP, radios Bluetooth 5.2 LE/Mesh et 802.15.4 (Zigbee/Thread/Matter) .
- Stockage – 4 Mo de stockage flash
- Antenne PCB
- Dimensions – 13,2 x 16,6 x 2,4 mm
- USB
- 1x port USB Type-C connecté directement à l’ESP32-H2
- 1x USB Type-C avec convertisseur USB vers série pour la programmation et le débogage
- Expansion
- 2 connecteurs à 15 broches avec jusqu’à 19 GPIO, ADC, SPI, UART, I2C, I2S, RMT, GDMA et LED PWM
- connecteur PUEXT
- Connecteur Qwiic/Stemma QT
- Divers – Boutons de réinitialisation et utilisateur ; voyant utilisateur
- Alimentation – Chargeur et connecteur de batterie LiPo
- Dimensions – 48 x 25 mm
Olimex publiera éventuellement les schémas PDF et les fichiers complets de conception matérielle KiCAD sur GitHub et publiera un manuel d’utilisation, mais ils ne l’ont pas encore fait puisque la carte n’en est qu’au stade de la précommande et commencera à être expédiée le 31 janvier. Je sais déjà que l’ESP32-H2 est pris en charge par l’IDE Arduino et le framework ESP-IDF.
Bien que ce ne soit pas la première carte ESP32-H2 que nous avons couverte, c’est la première à prendre en charge la batterie LiPo, car le kit de développement officiel ESP32-H2-DevKitM-1 et la carte WeAct ESP32H2-N4 à faible coût n’ont pas tous deux de circuit de charge de batterie. Vous pouvez précommander la carte Olimex ESP32-H2-DevKit-Lipo pour 8 euros sur la boutique en ligne de la société.
