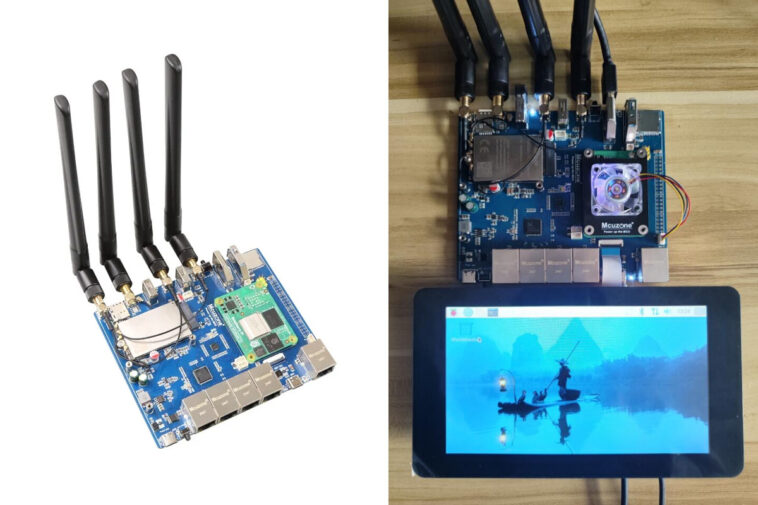

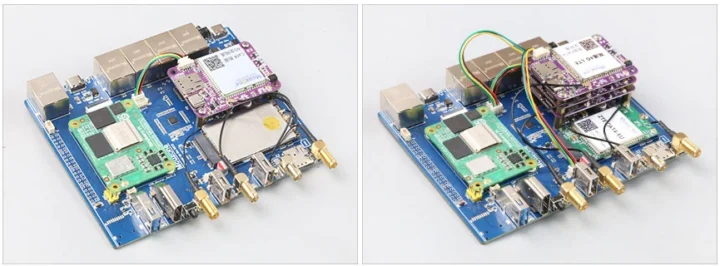

McUzone dévoile une solution de connectivité particulièrement ambitieuse avec sa carte d’extension CM5 5G Router. Selon cnx-software, cette carte porteuse transforme le Raspberry Pi CM5 en véritable passerelle réseau professionnelle, intégrant connectivité 5G, WiFi 5, Bluetooth 5.0 et pas moins de cinq ports Ethernet Gigabit. Cette approche multicellulaire permet de gérer simultanément jusqu’à quatre modems 4G LTE avec quatre connecteurs d’antennes SMA externes.
Une plateforme réseau polyvalente et extensible

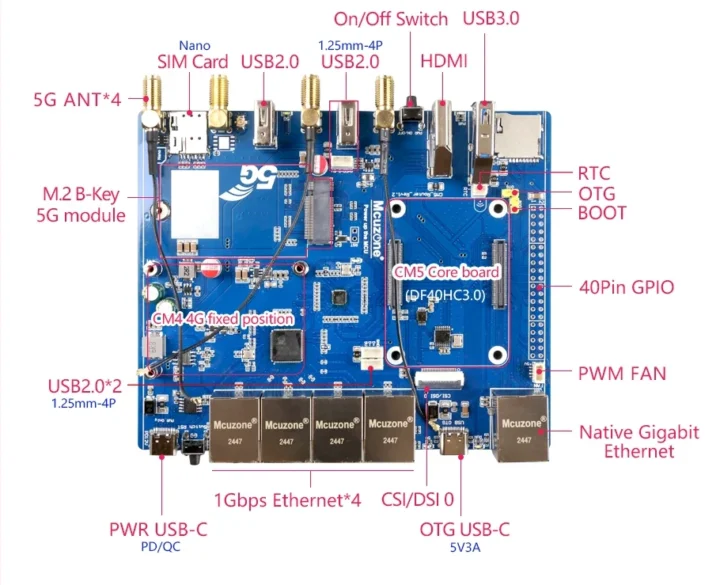

Le système s’appuie sur le SOC Broadcom BCM2712 quad-core Cortex-A76 du CM5, supportant jusqu’à 16 Go de RAM et 64 Go de stockage eMMC Flash. La conception modulaire intègre un socket M.2 B-Key dédié au module 5G, compatible également avec les modules LTE 4G via une interface USB 3.0. Un emplacement nanoSIM complète cette configuration cellulaire.
La connectivité Ethernet se décompose entre un port Gigabit natif et quatre ports supplémentaires gérés par des contrôleurs RTL8111 associés à une puce de commutation. Cette architecture réseau dense répond aux besoins de redondance et d’agrégation de bande passante des environnements professionnels.
L’interface vidéo comprend un port HDMI 2.0 supportant la résolution 4K à 60 fps, complété par un connecteur MIPI DSI/CSI 22 broches pour écrans LCD ou caméras externes. Le système conserve la compatibilité totale avec l’en-tête GPIO 40 broches standard du Raspberry Pi 5.
Spécifications techniques et options de connectivité
La carte propose une connectivité USB étendue avec un port USB 3.0 Type-A, deux ports USB 2.0 Type-A, et trois interfaces USB 2.0 supplémentaires via des connecteurs 4 broches. Un port USB-C OTG dédié permet le flashage du système d’exploitation sur le stockage eMMC du module CM5.
L’alimentation s’effectue via USB-C avec support USB PD et Quick Charge, négociant une tension de 12V, ou alternativement 5V/3A via le port USB-C OTG. Le système intègre quatre LED d’état (alimentation carte, alimentation CM5, activité et enregistrement réseau 5G), des boutons d’alimentation et de réinitialisation pour le commutateur Ethernet, plus un connecteur batterie RTC 2 broches.

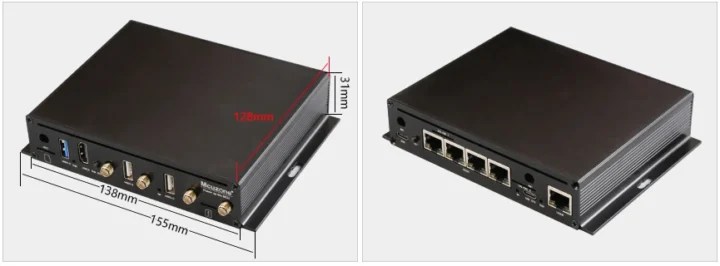

Les dimensions de la carte s’établissent à 135 x 111 mm, avec un boîtier aluminium optionnel de 138 x 128 x 31 mm (155 x 128 x 31 mm avec support de montage). Une limitation importante concerne la version R1.2 qui ne supporte pas le démarrage depuis l’emplacement microSD, excluant l’utilisation du Raspberry Pi CM5 Lite.
Logiciels et disponibilité commerciale
McUzone fournit une documentation complète incluant guides de démarrage, configuration et tests sous Raspberry Pi OS. Le wiki couvre l’utilisation des modules 5G (RM520N-GL), cartes 4G LTE Cat 4, ports Ethernet, batterie RTC, interfaces MIPI DSI/CSI et PWM. Des instructions pour OpenWRT et iStoreOS complètent l’offre logicielle.
La carte d’extension est commercialisée dès 69,99 $ sur AliExpress pour la version basique. McUzone propose des kits incluant quatre antennes, alimentation, dissipateurs thermiques et boîtier métallique. Les modules Raspberry Pi CM5, 5G et cartes LTE 4G restent à acquérir séparément, avec des options RM520N-GL ou RM530N-GL disponibles sur Alibaba, incluant des variantes spécifiques au marché chinois.
-
