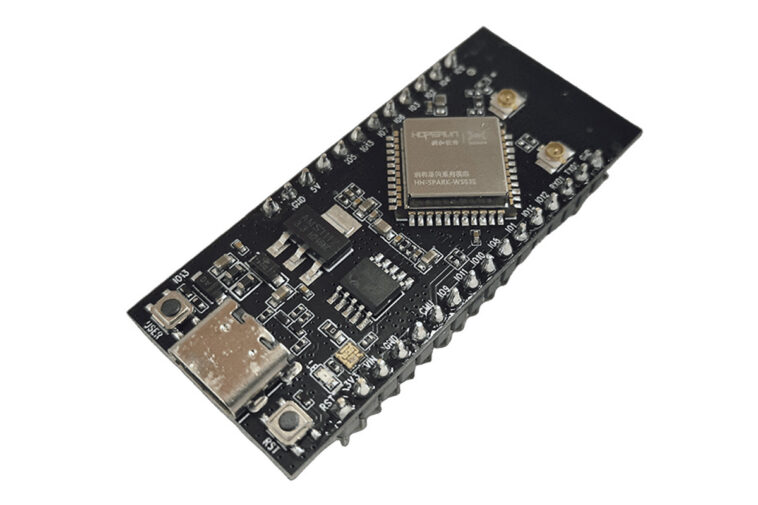

Le hihope_nearlink_dk_ws63e_v03 est une carte de développement de près de faible puissance construite autour du module HH-SPARK-WS63E HIHOPE, qui présente le SoC Hisilicon NearLink WS63E avec un support Wi-Fi 6, BLE 5.2 et SparkLink (SLE) 1.0. Il est conçu pour les applications Smart Home et AIOT nécessitant une faible puissance et une haute sécurité.
Le SoC WS63E de NearLink dispose d’un processeur 32 bits 240 MHz, d’une SRAM 606KB et d’un flash de 4 Mo. La carte expose diverses interfaces comme SPI, QSPI, I2C, UART, ADC, PWM et GPIOS via des en-têtes GPIO. Les fonctionnalités de sécurité incluent des AE matériels, RSA, ECC et RNG conformes à FIPS140-2. Les applications cibles comprennent les appareils électroménagers intelligents, les appareils portables, la surveillance médicale, les tests industriels, la gestion de l’énergie et l’agriculture intelligente.

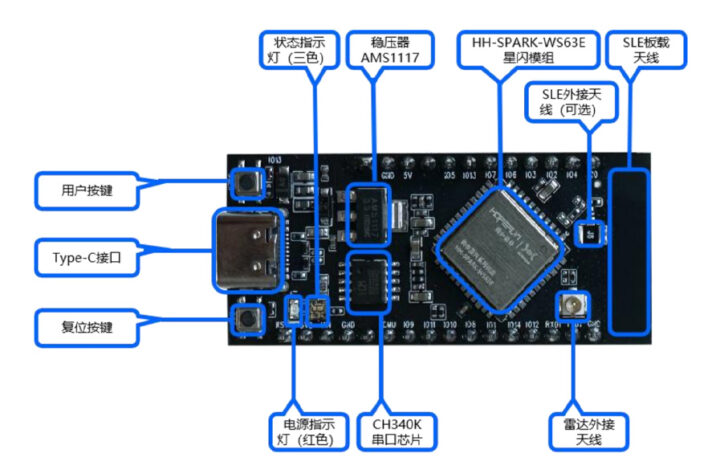

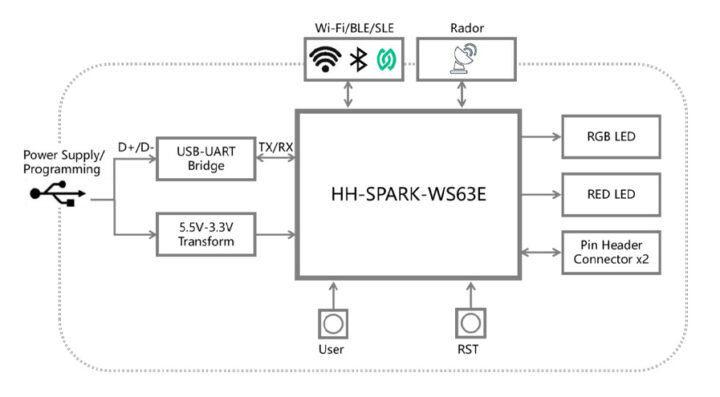

HiHope NearLink_DK_WS63E Spécifications:
- Soc – Hisilicon Nearlink WS63E
- Microprocesseur 32 bits jusqu’à 240 MHz
- 606 KB SRAM, 300 Ko Rom
- Flash intégré à 4 Mo
- Sans fil (2,4 GHz)
- Wi-Fi
- IEEE 802.11b / g / n / ax (CH1 – CH14), 20/40 MHz (N), 20 MHz (AX)
- Taux de données: jusqu’à 150 Mbps (HT40), 114,7 Mbps (HE20)
- Mac: 802.11d / e / i / k / v / w; Caractéristiques: A-MPDU, A-MSDU, BLOCK ACK, QoS, STBC, LDPC, auto-étalibration RF, détection radar
- Sécurité: WPA / WPA2 / WPA3-personne, WPS 2.0
- Modes: STA, AP (6 clients), Sniffer
- Intégré: PA, LNA, commutateur TX / RX, RF Balun
- Bluetooth le
- BLE 4,0 à 5,2; PHY: 125Kbps, 500kbps, 1 Mbps, 2Mbps
- BLE MESH, BLE Gateway, multidiffusion, classe 1
- Puissance de sortie: jusqu’à 20 dBm
- Link à faible énergie (LED)
- Support SLE 1.0
- Fréquences: 1 MHz, 2 MHz, 4 MHz
- Taux d’air maximum: 12 Mbps
- Codage de canal polaire
- Prend en charge la passerelle SLE
- Antennes
- Antenne PCB à bord
- Connecteur U.FL pour l’antenne SLE externe (facultative)
- Connecteur U.FL pour l’antenne externe radar
- Wi-Fi
- Port USB – 1x USB Type-C pour l’alimentation et la programmation
- Extension – en-têtes GPIO 12 broches et 16 broches avec SPI, I2C, I2S, UART, G {IO ADC et PWM
- Sécurité
- Prise en charge du matériel pour AES-128/256, SHA256, HMAC, RSA, ECC
- Accélération matérielle TLS / DTLS
- Vrai générateur de nombres aléatoires
- Support national de crypto: SM2, SM3, SM4
- EFUSE pour Secure Boot et ID matériel
- MPU pour l’isolement de la mémoire
- Mission
- Bouton utilisateur et réinitialisation
- Power LED
- LED de statut (tri-couleur)
- Entrée d’alimentation – 5V
- Dimensions – 53 x 22,8 mm
- Plage de températures – -40 ° C à + 85 ° C
J’ai d’abord découvert ce tableau de développement sur le site Web de YouyEetoo, où il est répertorié comme le HH-D02 NearLink Dev Board. Cependant, un test plus approfondi de l’arrière du tableau mentionne «Hopeun Hihope_Nearlink_DK_WS63E_V03». Cela signifie que même si vous le mentionne comme HH-D02, le conseil d’administration est officiellement développé par Hopeun sous la marque Hihope, et sa désignation de modèle appropriée semble être dk_ws63e_v03. J’ai également trouvé une liste de produits sous le site Web de Hihope, mais au moment de la rédaction, la page est vide. YouyEetoo fournit une documentation, qui est disponible sur Google Drive.
Cette carte de développement de Low-Power NearLink peut être programmée avec Hispark Studio Compiler, qui prend en charge un système d’exploitation basé sur OpenHarmony avec des performances efficaces, sécurisées et en temps réel. Un SDK dédié est disponible pour le développement des applications et le firmware peut être téléchargé via UART. Plus d’informations sur la prise en charge des logiciels, le processus de configuration et l’exemple de code peuvent être trouvés sur le blog CSDN.
C’est la première fois que j’ai entendu parler de la technologie NearLink et Sparklink, alors décomposons-le pour simplifier les choses. NearLink est une norme sans fil dirigée par la Chine développée pour surmonter les limites des normes traditionnelles comme Bluetooth et Wi-Fi dans les applications IoT intelligentes. Il combine la conception à faible puissance et à faible latence de Bluetooth et la bande passante élevée et la fiabilité du Wi-Fi.
Sparklink est la pile de protocole de base derrière NearLink et est divisée en deux types – Sparklink Low Energy (SLE) pour les appareils ultra-lobes comme les appareils portables et les capteurs, et Sparklink Basic (SLB) pour des applications à haute vitesse et à haute fiabilité telles que le contrôle industriel et la transmission vidéo en temps réel. Ensemble, il s’agit d’un cadre de communication à faible latence conçu pour les futures applications de maison intelligente, industrielle et AIOT.
Ce n’est pas le premier conseil de développement qui prend en charge l’OpenHarmony OS, car nous avons écrit sur le Big Brother Big Brother Hisilicon HI3861V100 32 bits RISC-V Big Brother avec connecteur Edge, des capteurs intégrés, une connectivité NFC et un écosystème OLLED de 0,96 pouce pour l’apprentissage et le prototypage avec l’écosystème OpenHarmony.
Le hihope_nearlink_dk_ws63e_v03, ou comme vous l’appelle, HH-D02 NearLink Dev Board, peut être acheté auprès de la boutique YouyEetoo pour 7,10 $. Nous n’avons pas pu trouver cette carte spécifique sur AliExpress, mais le Cdebyte E105-BS21-TB est apparu pour environ 8 $ avec une puce BS21 NearLink prenant en charge la pile de protocole SPE, et elle est également répertoriée sur Amazon, bien que indisponible là-bas.
