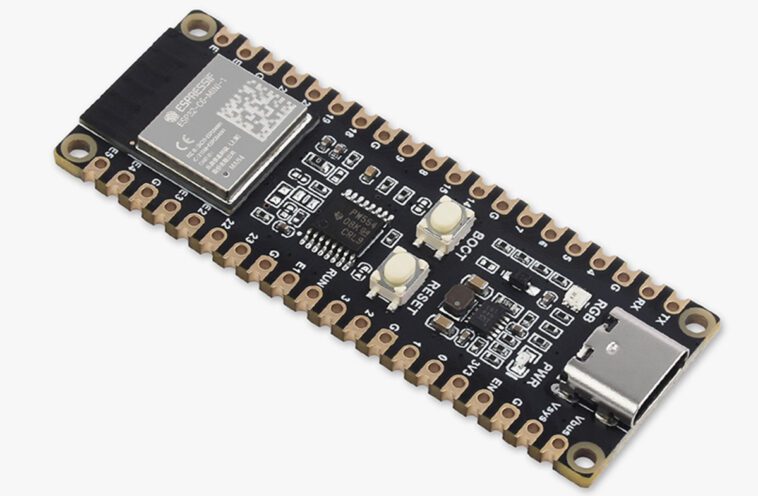

Les cartes de développement ESP32-C6-Pico et ESP32-C6-Pico-M de Waveshare sont équipées du module ESP32-C6-MINI-1 prenant en charge Wi-Fi 6 (802.11ax), Bluetooth 5, Zigbee 3.0 et Thread 1.3, et inspirées par le facteur de forme Raspberry Pi Pico. Ils peuvent être alimentés via USB Type-C ou une alimentation externe 5 V CC connectée aux broches.
Nous avons déjà parlé de cartes similaires basées sur ESP32-C6, telles que SparkFun Thing Plus, ePulse Feather C6 et la carte de développement WeAct ESP32-C6. Cependant, le prix de ces cartes est bien supérieur aux 6,99 $ proposés par Waveshare. Une exception est la carte FireBeetle 2 ESP32-C6 de DFRobot, qui réduit les coûts en utilisant directement le circuit intégré au lieu du module ESP32-C6-MINI-1 entièrement blindé.
Spécifications de la carte ESP32-C6-Pico de Waveshare :
- Module sans fil – ESP32-C6-MINI-1
- SoC – Microprocesseur RISC-V 32 bits ESP32-C6H4 jusqu’à 160 MHz avec 320 Ko de ROM, 512 Ko de SRAM HP, 16 Ko de SRAM LP, 4 Mo de flash
- Sans fil – WiFi 6 2,4 GHz avec prise en charge Target Wake Time (TWT), Bluetooth 5.3 LE et Mesh, radio 802.15.4 avec Zigbee, Thread et Matter
- Antenne PCB
- USB – 1x port USB Type-C pour l’alimentation/chargement et la programmation
- Extension – 20 broches GPIO multifonctions et 7 broches IO étendues
- Gestion de l’alimentation
- Tension d’alimentation
- 5V via port USB-C
- 3,3 à 6 V via la broche VBUS
- Convertisseur Buck-Boost MP28164 avec charge maximale de 2A
- Tension d’alimentation
- Consommation d’énergie – Sommeil profond : environ 18 uA au-dessus de 3,3 V ou environ 33 uA en dessous de 3,3 V
- Dimensions – 57,3 x 21 mm (compatible Raspberry Pi Pico)
Deux caractéristiques principales rendent cette carte différente des autres. Premièrement, il comprend un circuit intégré d’extension IO TCA9554PWR qui ajoute 7 broches supplémentaires à la carte, et deuxièmement, il a le facteur de forme du Raspberry Pi Pico, ce qui le rend compatible avec divers modules Waveshare tels que les écrans LED, RS-232, NB-IoT. , et plus de planches.

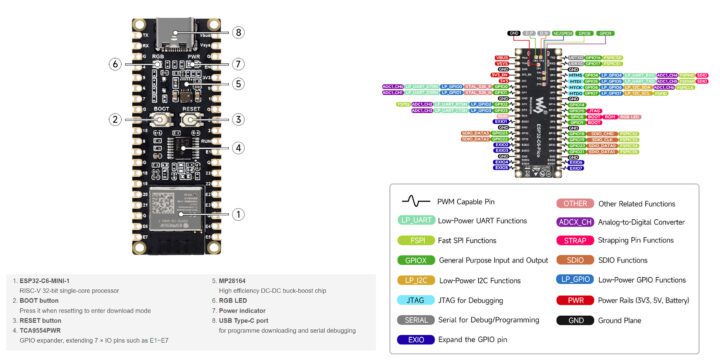

La société fournit également un schéma de brochage et un schéma des pièces embarquées ainsi qu’une page Wiki pour aider les utilisateurs à démarrer avec la carte rapidement et facilement, et comme cette carte utilise le module ESP32-C6, elle peut également être programmée avec le framework ESP-IDF. ou encore l’IDE Arduino dont divers exemples sont disponibles sur Internet.
La carte ESP32-C6-Pico de Waveshare peut être achetée pour 12,99 $ sur Amazon et 13,49 $, frais de port compris sur Aliexpress, mais le prix tombe à 6,99 $ (ESP32-C6-Pico) et 7,99 $ (ESP32-C6-Pico-M avec embases soudées) sur la boutique en ligne de Waveshare. En passant, il y a une vente d’anniversaire sur Aliexpres, et vous devriez pouvoir utiliser des codes promo comme US02, US04, US05, etc. pour obtenir une réduction en fonction du montant de votre commande. Ces codes sont valables aux États-Unis, mais vous pouvez essayer d’utiliser CNXSOFT5, CNXSOFT10, CNXSOFT20, etc… dans (certains) autres pays.
