50 des capteurs et composants Raspberry Pi les plus importants

L’un des nombreux avantages du Raspberry Pi est qu’il est possible de connecter presque tous les capteurs et composants Arduino et Raspberry Pi standard aux GPIO dhtvarious. De plus, vous pouvez évaluer et / ou traiter les valeurs avec des programmes et d’autres logiciels. Cet accessoire peut être utilisé dans des projets tels que Smart Home (domotique), kits de robot ou stations météo, etc.

Cet article décrit et résume plus de 50 des capteurs et composants les plus importants pour les Raspberry Pi et Arduinos et vous fournit une liste complète des capteurs Raspberry Pi.

Menu

Les capteurs, modules et composants Raspberry Pi décrits sont répartis dans les catégories suivantes:

Température / humidité / pression d’air / gaz

  • Les capteurs DHT11 et DHT22 peuvent mesurer l’humidité ainsi que la température. Un seul GPIO est utilisé. La différence entre les deux est principalement la plage de mesure et la précision. Le DHT22 blanc peut mesurer toutes les plages d’humidité de 0 à 100% avec une précision de 2%. En comparaison, le DHT11 (bleu) ne peut mesurer que des zones d’humidité de 20 à 90% et surtout, la précision est nettement pire avec 5%. Le capteur DHT11 bleu clair a un petit avantage de prix (environ un dollar).

    Prix: environ 3-4 $ / Californie. £ 3

  • Les DS18B20 et DS18S20 représentent un capteur très simple. Ces capteurs Raspberry Pi sont adressés via le soi-disant bus à 1 fil. Un avantage est que de nombreux composants à 1 fil différents peuvent être connectés en série et lus par un seul GPIO. Cependant, ces modules ne peuvent pas mesurer des informations supplémentaires telles que l’humidité et / ou la pression d’air. Le DS18B20 est particulièrement adapté à une utilisation en extérieur, car il existe également des versions résistantes à l’eau. Avec une plage de mesure de -55 ° C à + 125 ° C, il est bien adapté même pour des applications non quotidiennes.

    Prix: environ 4 $ / Californie. 2 £

  • La détermination de la pression atmosphérique peut être significative dans les stations météorologiques et les projets similaires. Pour ce faire, utilisez le BMP180, qui est contrôlé via I2C sur le Raspberry Pi. En plus de la pression atmosphérique, la température peut être lue ainsi que l’altitude. Cependant, la dernière valeur n’est pas très précise. Si vous avez besoin de la hauteur, vous devez lire les valeurs avec un récepteur GPS.

    Prix: environ 5-6 $ / Californie. £ 3-4

  • Ce capteur d’humidité analogique trouve une excellente place dans les systèmes d’irrigation automatique. Il est placé dans le sol et mesure l’humidité par le courant circulant entre les brins. Plus la terre est humide entre les deux, plus le signal (analogique) est élevé. Pour lire la valeur avec le Raspberry Pi, le MCP3008 est nécessaire (les Arduinos peuvent reconnaître directement les signaux analogiques).

    Prix: environ 4-5 $ / Californie. £ 2-3

  • Un problème avec les capteurs d’humidité analogiques est qu’ils s’érodent avec le temps et ne sont pas toujours très précis. Des capteurs capacitifs évitent ces problèmes. L’humidité relative est calculée au moyen de la fréquence. Cependant, un diviseur de fréquence peut également être utilisé avec le Raspberry Pi.

    Prix: 5-7 €

  • Les capteurs de gaz MQ peuvent détecter différents gaz à température ambiante. Selon le modèle, d’autres gaz sont pris en charge. Le MQ-2 peut reconnaître le méthane, le butane, le GPL et la fumée, le MQ3 détecte, par exemple, l’alcool, l’éthanol et la fumée, etc. Vous pouvez trouver une liste de tous les capteurs MQ et de leurs gaz pris en charge ici.
    Vous devez vous assurer que ces capteurs peuvent être très chauds et qu’ils ne doivent pas être touchés directement. Étant donné que ces modules fonctionnent également de manière analogique avec 5V, vous avez également besoin d’un MCP3008 ainsi que d’un TTL 3,3V-5V pour lire les signaux.

    Prix: environ 2 $ / Californie. 2 £

Capteur de mouvement

Ces capteurs Raspberry Pi peuvent être utilisés pour détecter un mouvement, mais tous ne sont pas de «vrais» capteurs de mouvement.

  • Le capteur de mouvement PIR présente certains avantages par rapport à d’autres produits similaires: outre le prix bas, un signal n’est envoyé que si quelque chose bouge. Cela vous permet d’attendre les flancs de signal à l’aide des GPIO. De plus, une résistance peut être modifiée de sorte qu’un signal n’est envoyé que lorsque le mouvement est proche, ou que des changements déjà éloignés sont perçus.
    En plus des projets extérieurs, le PIR peut également être utilisé dans les bâtiments – que ce soit pour activer l’éclairage ou, comme je l’utilise, pour allumer mon écran tactile pour la domotique dès que quelqu’un s’en approche.

    Prix: environ 2 $ / Californie. 1 à 2 £

  • Le capteur HC-SR04 n’est pas un détecteur de distance / mouvement, mais un capteur à ultrasons. Grâce à une petite astuce, il est néanmoins possible de mesurer les distances. En mesurant le temps écoulé entre l’émission et la réception d’un signal ultrasonore, vous pouvez calculer la distance en fonction de la vitesse du son dans l’air. Dans le tutoriel, j’explique les détails. Le grand angle d’ouverture est un aspect qui doit cependant être pris en considération: comme les ultrasons se propagent non seulement sur une ligne droite, mais à un angle d’environ 15 °, le signal est d’abord réfléchi à partir du point le plus proche de cette zone – qui peut être aussi un point extérieur.
    A titre indicatif, ou pour déplacer des robots, il est néanmoins utile, également en raison du faible prix.

    Prix: environ 3 $ / Californie. 2 £

  • Au moyen de capteurs magnétiques / relais Reed, vous pouvez vérifier les états binaires. Le relais magnétique est ouvert dès qu’un aimant se trouve à proximité. Sinon, l’accès est fermé. Donc, si la tension passe ensuite, vous pouvez vérifier la condition.
    En particulier, ces capteurs magnétiques conviennent pour inspecter les fenêtres et les portes en les montant sur le cadre et en vérifiant si la porte / fenêtre est ouverte ou fermée.

    Prix: environ 2-3 $ / Californie. 2 £

  • Avec le télémètre infrarouge GP2Y0A02YK, des mesures beaucoup plus précises peuvent être effectuées, comme par ex. le HC-SR04. Le module est limité à une plage de 20 à 150 cm. Alternativement, le capteur similaire GP2Y0A710K0F peut être utilisé, qui a une plage de 100 à 500 cm.

    Prix: environ 8-12 $ / Californie. 10 £

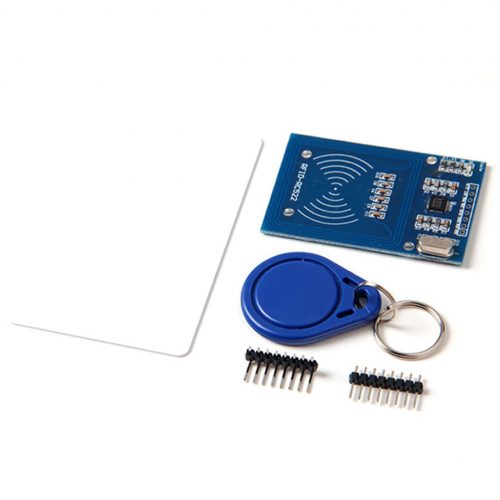

  • RFID-RC522 – Lecteur de carte RFID inductif


    blank

    Le RFID-RC522 est un lecteur de cartes pour les chèques. Un signal est transmis via le bus de données SPI dès qu’une carte approche sur quelques centimètres. Chaque carte a un code différent, que vous pouvez lire. Ainsi, par exemple, des serrures et / ou des portes pourraient être réalisées, qui s’ouvrent sans contact – le sésame s’ouvre 😉

    Prix: environ 4-5 $ / Californie. £ 3-4

  • Le récepteur GPS le plus courant et le plus connu est le module NEO-6M. Toutes les données de position GPS peuvent être déterminées à l’aide des satellites en orbite. De plus, il est compatible avec les packages Raspberry Pi minicom et gpsd, ce qui facilite la lecture des coordonnées.

    Prix: environ 10 $ / Californie. 8 £

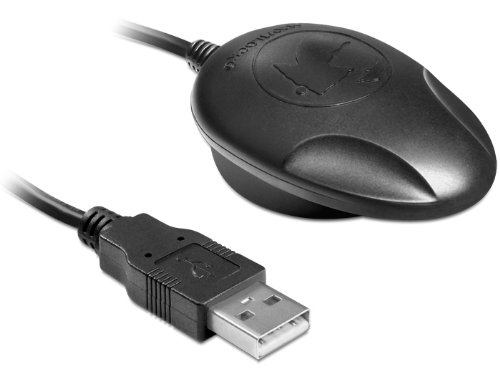

  • Récepteur GPS USB


    blank

    Comme alternative aux modules GPS connectés via les GPIO, des récepteurs GPS USB peuvent également être utilisés. Ceux-ci ont l’avantage que (presque) tous sont compatibles avec Windows, Linux et Mac et aucune connexion supplémentaire n’est nécessaire. En revanche, ces modules sont généralement plus chers, mais ils ne sont pas inférieurs en termes de précision. C’est donc une question individuelle, quel type de récepteur est préféré.

    Prix: environ 15 $ / Californie. £ 14

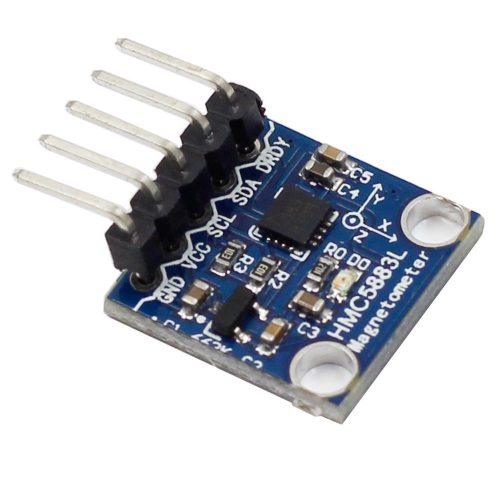

  • Boussole HMC5883L / GY-271


    blank

    Comme avec les boussoles analogiques, l’affichage directionnel peut également être lu numériquement. Le capteur HMC5883L, qui est lu via I2C, qui renvoie un angle en radians, convient à cet effet. Comme avec une boussole normale, la valeur peut être confondue par des objets métalliques à proximité

    Prix: environ 4-5 $ / Californie. £ 2-3

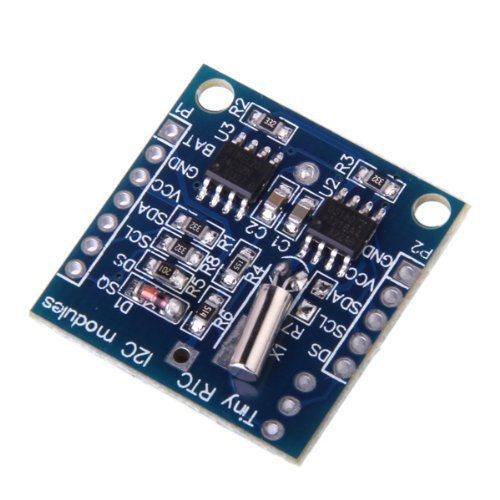

  • DS1307 RTC


    blank

    Si le Raspberry Pi est connecté à Internet, il peut demander l’heure exacte. Cela pourrait être un problème dans les applications où aucune connexion Internet (permanente) n’est fournie, mais la date et l’heure exacte sont importantes (PC de voiture, station météo, etc.). Un soi-disant Horloge temps réel Le module (RTC) peut aider: une fois initialisé, il enregistre l’heure actuelle – même si l’alimentation n’est pas présente – en raison de la petite batterie. Sur les cartes mères d’ordinateur, un tel module est installé, c’est pourquoi l’heure de l’ordinateur n’a pas besoin d’être réajustée à chaque redémarrage. Étant donné que le Raspberry Pi / Arduino ne comporte pas de module RTC de l’intérieur, cela peut être ajouté ultérieurement.

    Prix: environ 2-3 $ / Californie. 2 £

Capteurs Raspberry Pi – Sans fil / infrarouge (IR) / Bluetooth

  • L’émetteur et le récepteur 433 MHz sont l’une des méthodes les plus simples pour transmettre des signaux par radio. Étant donné que ces ensembles sont très bon marché, ils sont utilisés dans de nombreux projets. Ainsi, vous pouvez par exemple laisser plusieurs Raspberry Pi communiquer entre eux.
    De nombreux autres appareils fonctionnent également avec des signaux radio 433 MHz, tels que des portes de garage ou des prises radiocommandées, et ces codes peuvent être enregistrés et envoyés pour des tâches spécifiques.

    Prix: environ 2-3 $ / Californie. 2 £

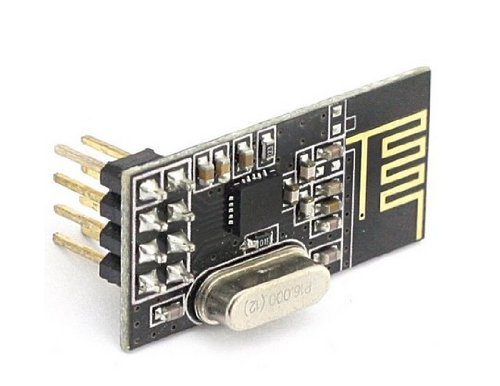

  • Module 2,4 GHz NRF24L01 +


    blank

    Une méthode plus avancée pour la communication sans fil est l’utilisation de la fréquence 2,4 GHz. Les avantages par rapport au taux de transmission de 433 MHz sont principalement qu’une plus grande quantité de données peut être transférée à la fois. Ainsi, des phrases et des commandes entières peuvent être envoyées avec un paquet signal / données. Un deuxième Raspberry Pi ou un Arduino peut également être équipé d’un récepteur / émetteur 2,4 GHz et ainsi recevoir des commandes d’une «station de base» et renvoyer des données.

    Prix: environ 3-4 $ / Californie. £ 3

  • Dans le domaine de la domotique, les prises sans fil sont presque un standard. La grande majorité de ces appareils fonctionnent avec des signaux radio 433 MHz. En lisant les codes de la télécommande avec un récepteur sur le Raspberry Pi, on peut commuter ces prises radio individuellement.
    Il existe différents modèles, généralement des prises radio commutables, mais également des douilles de lampe (à intensité variable).
    Vous devez faire attention à un critère: il existe des modèles avec un code dit «générique», c’est-à-dire que sur ces modèles, le code est généré de manière aléatoire et change. Ces fréquences sont difficiles à lire. En revanche, ces prises, dans lesquelles le code est librement sélectionnable, sont très faciles à contrôler.

    Prix: environ 10-15 $ / Californie. £ 10 +

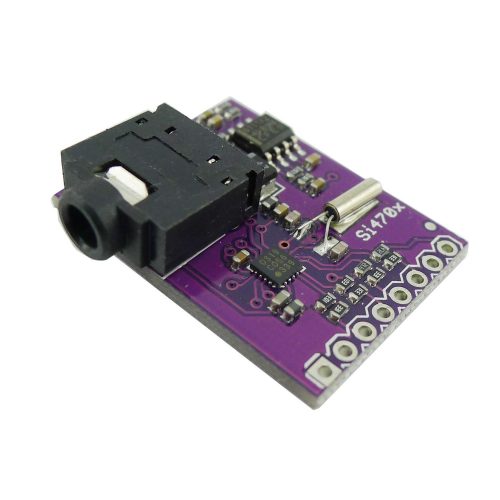

  • Récepteur radio Si4703


    blank

    Le module Si470x offre la possibilité de mettre à niveau le Pi vers un récepteur radio, ce qui peut être très intéressant dans les PC de voiture ou les juke-box Raspberry Pi. Comme avec les radios conventionnelles, la fréquence et certaines options peuvent être ajustées (via un logiciel). Si cela ne suffit pas, vous pouvez également utiliser votre Pi comme station de radio.

    Prix: environ 10 $ / Californie. 8 £

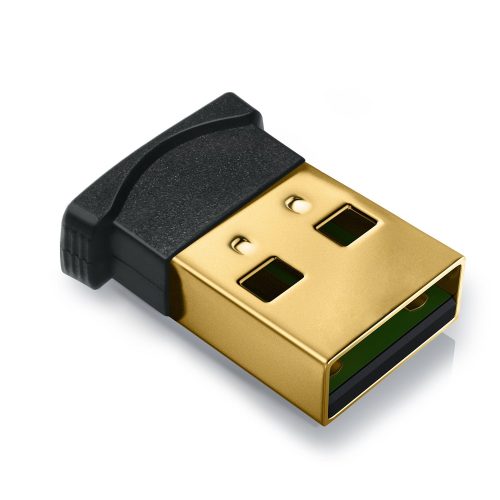

  • Adaptateur Bluetooth


    blank

    Le Raspberry Pi n’a pas toujours eu de module Bluetooth intégré. Avant la publication du modèle 3, ni les modules Bluetooth ni WiFi n’étaient embarqués. Le modèle Zero bon marché est également livré sans adaptateur Bluetooth. Étant donné que presque tous les téléphones mobiles prennent en charge cette méthode de communication en standard, il est si facile d’échanger des photos et d’autres fichiers entre le smartphone et le Raspberry Pi. D’autres projets tels que le contrôle du Pi via les commandes Bluetooth sont également possibles.

    Prix: environ 7-10 $ / Californie. £ 7-8

  • Le Raspberry Pi est utilisé dans de nombreux projets en extérieur, par ex. comme station météo ou pour surveiller certaines choses. Cependant, même si aucun signal WIFI (ou seulement faible) n’est disponible, de nombreuses fonctions sont limitées. Si vous souhaitez toujours avoir accès au Pi et recevoir également les données d’un tel projet extérieur, une connexion Internet est nécessaire. Les bâtons de surf mobiles, qui sont également souvent disponibles en cadeau pour les contrats de débit de données, peuvent être utiles. Avec une telle clé et une carte SIM avec volume de données, le Pi peut être connecté en permanence. De plus, il est également possible d’utiliser la clé pour envoyer et recevoir des SMS, par exemple pour contrôler à distance le Raspberry Pi par un téléphone portable.

    Prix: environ 25-30 $ / Californie. £ 20-25

  • La plupart des télécommandes utilisent des LED infrarouges pour transmettre des signaux. Ces codes peuvent être lus et stockés facilement avec un récepteur infrarouge. Avec le programme LIRC, il est également possible d’envoyer ces codes avec une diode émettrice IR. Par exemple, un téléviseur peut être contrôlé avec le Raspberry Pi.
    De plus, il existe également des LED IR, qui peuvent être utilisées comme barrière lumineuse.

    Prix: environ 3 $ / Californie. 2 £

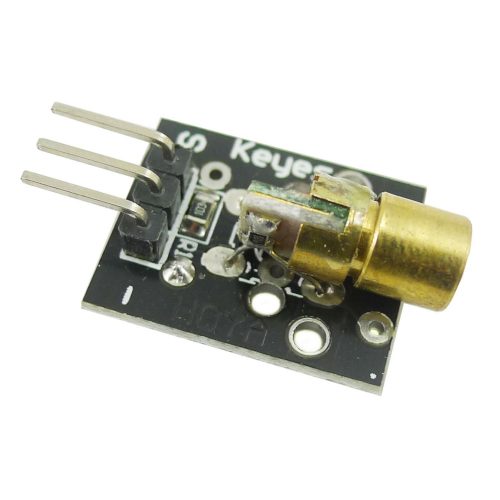

  • Module laser


    blank

    Bien que les modules laser standard n’aient pas de grandes fonctionnalités (peuvent être allumés et éteints), ils sont utilisés dans divers projets intéressants. Ainsi, par exemple, il existe des projets d’appareils de mesure de distance, qui utilisent une caméra et un module laser. Le laser s’allume et s’éteint très rapidement et les images sont enregistrées. La distance peut alors être calculée à l’aide du faisceau de faisceaux.
    En raison des miroirs échangeables à la tête des modules laser, différents modèles tels que des grilles sont possibles.

    Prix: environ 2 $ / Californie. 2 £

Moteurs

  • Contrairement aux moteurs ordinaires, les servomoteurs peuvent être contrôlés individuellement. Seule l’indication de l’angle de rotation pour déplacer le moteur est nécessaire. PWM (modulation de largeur d’impulsion) des signaux sont envoyés au moteur. Le Raspberry Pi peut utiliser cette méthode de transmission. L’utilisation de la bibliothèque Python GPIO ou de WiringPi est particulièrement facile.

    Prix: environ 2-3 $ / Californie. 2 £

  • Les moteurs pas à pas sont des moteurs qui peuvent «parcourir» un certain nombre de pas en une révolution. Deux électroaimants sont intégrés, qui déplacent l’axe à travers différents pôles. À quoi ressemble la polarité est écrit dans la fiche technique du moteur.
    L’un des moteurs pas à pas les plus populaires (car il a beaucoup d’étapes et est néanmoins bon marché) est le modèle 28BYJ-48. Ce moteur a 512 pas, chaque pas composé de 8 séquences. Cela signifie qu’une révolution complète a 4096 pas (ou un pas est fait par 0,087 °).

    Prix: environ 2-3 $ / Californie. 2 £

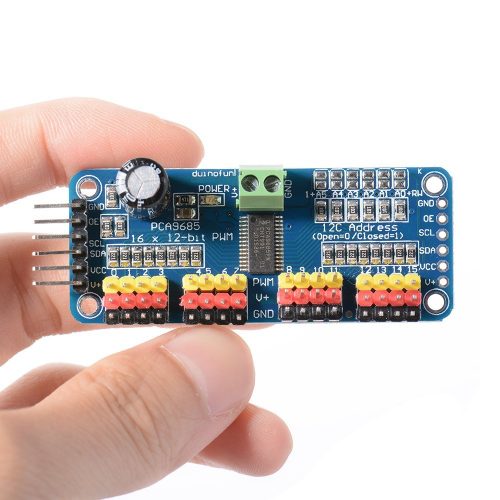

  • Carte servo PCA9685


    blank

    En utilisant PWM, les servos peuvent être contrôlés directement à partir du Raspberry Pi. Cependant, dès que vous souhaitez contrôler plusieurs servomoteurs, soit les GPIO peuvent devenir rares, soit vous avez besoin de plus de puissance. La carte de servocommande PCA9685 est parfaitement adaptée à cet usage car vous pouvez contrôler jusqu’à 16 moteurs par carte via I2C. Et pas assez. Il est même possible de connecter plusieurs cartes l’une après l’autre. De plus, une alimentation externe peut être facilement connectée. Si vous souhaitez utiliser un bras de robot, par exemple, c’est la planche optimale.

    Prix: environ 4-5 $ / Californie. £ 2-3

  • Ces moteurs pas à pas 28BYJ-48 sont souvent fournis avec une carte de commande. La carte fournie a généralement un circuit intégré ULN2003, qui contient la tension du moteur 5V, mais peut être contrôlé avec 3,3V. Ceci est important car les GPIO sont protégés et aucun transistor ou relais n’est nécessaire.

    Prix: environ 3-4 $ / Californie. £ 2-3

  • Un IC de pilote alternatif est le L293D. L’avantage de ce module, par rapport à l’ULN2003, est qu’il peut également être utilisé avec des tensions supérieures à 5V. Étant donné que de nombreux moteurs pas à pas alternatifs (par exemple, moins d’étapes pour une rotation plus rapide ou une force de traction plus élevée) nécessitent plus de 5 V, ils doivent être alimentés par une source de courant externe. Le circuit intégré L293 est idéal pour contrôler ces moteurs. Soit dit en passant, il est même possible de contrôler deux moteurs simultanément (individuellement).

    Prix: environ 2 $ / Californie. 2 £

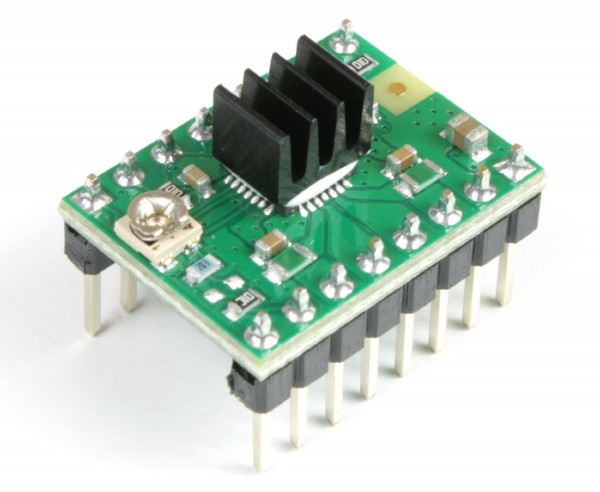

  • A4988


    blank

    Ce CI est une autre façon de contrôler les moteurs pas à pas. Il est spécialement conçu pour les moteurs des imprimantes 3D et peut supporter des tensions de 8V à 35V avec un courant d’un ampère. Comme il peut chauffer très rapidement, un évier de refroidissement est inclus sur la puce de la carte de dérivation.

    Prix: environ 6 $ / Californie. 5 £

Capteurs Raspberry Pi analogues

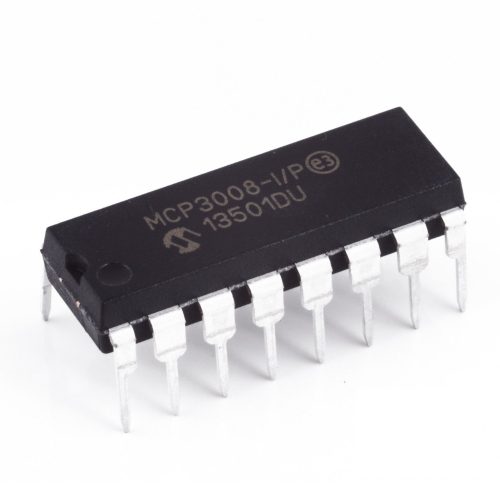

  • Convertisseur analogique-numérique MCP3008


    blank

    Contrairement à l’Arduino, le Raspberry Pi n’a pas ses propres broches d’E / S analogiques. Cela signifie que vous ne pouvez pas simplement lire des modules analogiques. Le module MCP3008 vous aide: Il permet d’utiliser des modules analogiques avec le Raspberry Pi et donc ce convertisseur numérique est requis pour tous les modules analogiques du Raspberry Pi.

    Prix: environ 5 $ / Californie. 4 £

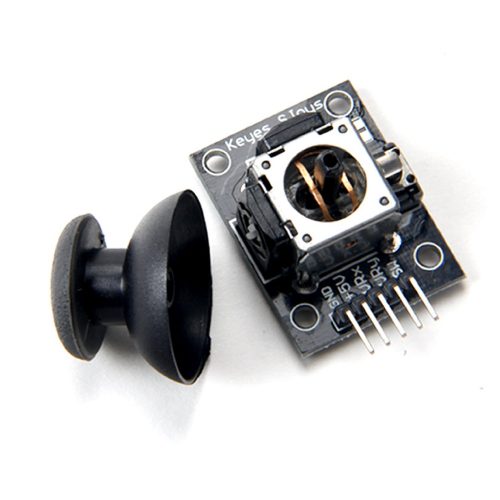

  • Manette


    blank

    L’un de ces modules analogiques est un joystick 2 axes. Deux potentiomètres (voir ci-dessous) pour les axes X et Y sont installés, qui permettent à plus ou moins de tension de traverser le mouvement. Si l’on convertit la valeur analogique en numérique, on obtient des nombres entre 0 (pas de tension) et 1023 (pleine tension). Au centre, une valeur numérique d’env. 512 est renvoyé sur les deux axes.

    Prix: environ 4-6 $ / Californie. £ 3

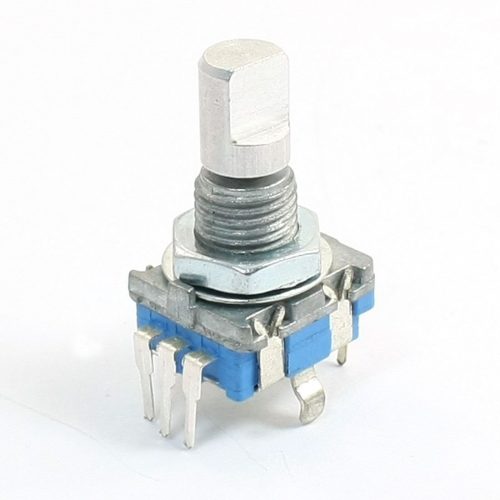

  • Potentiomètre / commutateur rotatif


    blank

    Les potentiomètres sont essentiellement des résistances rotatives. Vous pouvez facilement changer la valeur de la résistance en tournant le bouton de commande. Chaque module a une résistance maximale (le minimum est nul). En plus des joysticks, des potentiomètres peuvent également être trouvés, par exemple dans les contrôleurs de luminosité ou de volume.

    Prix: environ 3-4 $ / Californie. £ 2-3

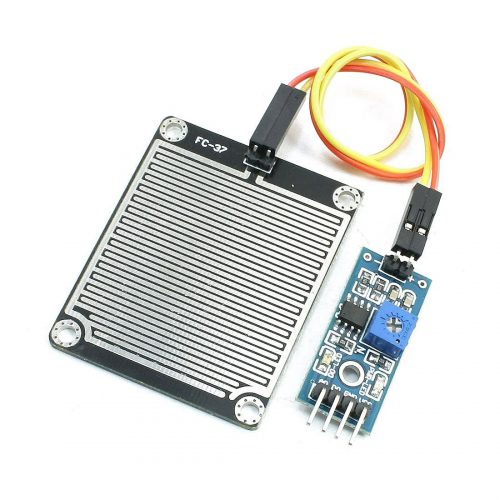

  • Capteur de gouttes de pluie


    blank

    Afin de déterminer s’il pleut ou la quantité de pluie présente, un capteur d’eau de pluie peut être utilisé. Il fonctionne de manière analogue et peut être lu avec le MCP3008. Selon la quantité d’eau, la capacité est augmentée et un signal analogique plus fort est lu.

    Prix: environ 2 $ / Californie. 2 £

  • Avec un capteur cardiaque, la fréquence cardiaque peut être lue sur le Raspberry Pi. La valeur détectée de façon analogue change en fonction du battement d’impulsion. Celui-ci est à nouveau converti avec un ADC et l’impulsion est déterminée sur la base des dernières valeurs mesurées.

    Prix: environ 6-7 $ / Californie. £ 4-5

Alimentation / alimentation en courant

  • Les GPIO du Raspberry Pi fonctionnent avec 3,3 V, bien qu’il ait également une broche 5 V. Cependant, de nombreux appareils nécessitent une tension plus élevée. Afin de ne pas combiner les circuits, on peut utiliser des relais, qui sont essentiellement des interrupteurs. Cela a l’avantage que vous pouvez également commuter des circuits avec des tensions plus élevées avec le Raspberry Pi, sans risquer quelque chose.

    Prix: environ 3-4 $ / Californie. £ 2-3 (en fonction du montant)

  • Avec les modules LM2596 (et similaires), des tensions plus élevées peuvent être régulées à la baisse. Par exemple, vous pouvez régler le courant des piles (rechargeables) à la tension d’entrée USB 5V requise. Cependant, aucun courant alternatif (AC) n’est autorisé, mais uniquement du courant continu (DC), fourni par les batteries.

    Prix: environ 3 $ / Californie. £ 2-3

  • Convertisseur de niveau logique 3,3 V – 5 V TTL I2C


    blank

    Certains modules et capteurs pour l’Arduino produisent des signaux 5V, mais cela détruirait les GPIO, car ceux-ci fonctionnent avec 3,3V. Ici, un convertisseur de niveau peut être utilisé pour contrôler davantage les signaux.
    Il est important de vous assurer que des convertisseurs de niveau bidirectionnels sont achetés afin que vous puissiez également envoyer et recevoir des signaux.

    Prix: environ 2 $ / Californie. 1 à 2 £

Affiche

  • En septembre 2015, la Raspberry Pi Foundation a présenté l’écran tactile officiel après une longue période. Il a 7 “à une résolution de 800 × 480 pixels. L’écran tactile capacitif à 10 points est connecté via le port DSI et n’occupe aucun port USB ou GPIO. Le démarrage initial est très facile et vous n’avez même pas besoin de logiciel supplémentaire (uniquement une version réelle de Raspbian ou NOOBS).

    Prix: environ 65-75 $ / Californie. £ 70

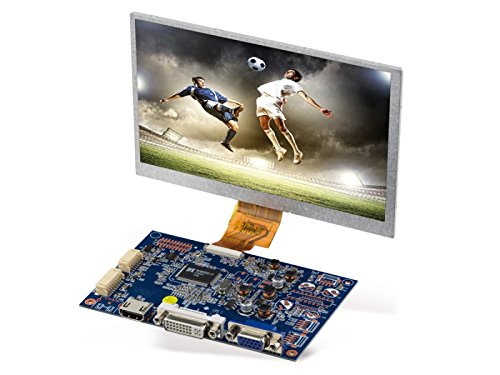

  • Autre écran tactile 7 ″


    blank

    Avant que la Fondation Raspberry Pi ne présente son module d’écran tactile, de nombreuses autres sociétés ont développé des écrans tactiles pour le Pi. Les avantages sont principalement la meilleure résolution et parfois même une taille plus grande (10 pouces ou plus). Bien que la plupart d’entre eux n’utilisent pas le port DSI, les ports HDMI et USB (pour le toucher) et / ou plusieurs broches GPIO seront donc utilisés. De plus, un pilote séparé est généralement nécessaire.

    Prix: environ 50 $ / Californie. £ 40

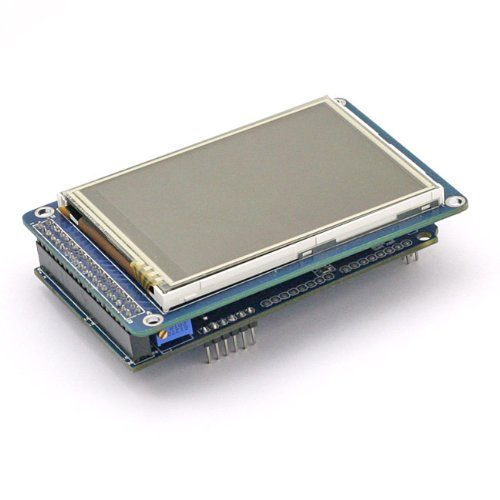

  • Écran tactile 3,2 ″


    blank

    Tout le monde n’a pas besoin d’écrans de 7 pouces ou plus, parfois un écran tactile plus petit suffit également, mais le choix est relativement large. Les tailles comprises entre 2,4 et 4,3 pouces sont très courantes, mais ces modules ont un toucher presque exclusivement résistif, vous pouvez les connecter, selon le modèle, via les GPIO ou (si disponible) directement via HDMI.

    Prix: environ 10 $ / Californie. £ 8-10

  • En plus des écrans tactiles, il existe également des affichages de caractères purs. Les plus courants sont les écrans 16 × 02 et 20 × 04, qui spécifient le nombre de caractères par ligne et le nombre de lignes. Presque tous ces écrans ont un contrôleur HD44780, qui est facilement accessible avec le Raspberry Pi.

    Prix: environ 4-5 $ / Californie. £ 3-4

  • 7 Les affichages à segments sont souvent utilisés pour afficher des nombres et, comme leur nom l’indique, ont sept segments lumineux, qui peuvent être adressés individuellement. Afin de ne pas occuper trop de GPIO, on prend généralement un contrôleur comme le MAX7219.
    En plus des affichages à 7 segments habituels, il existe également des modèles, qui contiennent 15 segments contrôlables et avec lui, il est également possible d’afficher des lettres (même si cela n’a pas l’air si joli).

    Prix: environ 3 $ / Californie. £ 3

Autres modules, composants et capteurs Raspberry Pi

  • Les matrices LED carrées 8 × 8 sont disponibles en rouge et vert. Il est possible de contrôler chaque LED individuellement à l’aide du MAX7219 IC. De plus, plusieurs de ces modules peuvent être branchés ensemble, ce qui donne un grand affichage à points. Le signal est envoyé via SPI. J’ai écrit une bibliothèque qui vous permet de contrôler facilement ces matrices.

    Prix: environ 3-5 $ / Californie. £ 2-3

  • Le capteur d’empreintes digitales peut être utilisé pour mettre en œuvre des applications liées à la sécurité. Par exemple, les empreintes digitales de différentes personnes sont enregistrées et des droits d’autorisation leur sont accordés. Des sauvegardes électroniques ou des serrures de porte peuvent être construites. Un mot de passe peut également être demandé conjointement avec un pavé numérique.
    L’interrogation du capteur est étonnamment précise et se fait au moyen de fonctionnalités. Après avoir lu ou enregistré l’empreinte, il est même possible d’exporter l’empreinte sous forme d’image.

    Prix: environ 30 $ / Californie. £ 25

  • Arduino


    blank

    Le Raspberry Pi peut également être utilisé comme micro-contrôleur, mais il a beaucoup plus de fonctions car il exécute un système d’exploitation. Un véritable microcontrôleur est par exemple l’Arduino. Il peut, par exemple, également lire des capteurs analogiques. L’Arduino peut également être utilisé très facilement sur et avec le Raspberry Pi, par ex. via USB ou radio 433 MHz ou 2,4 GHz. Étant donné que les Arduinos sont moins chers que les Raspberry Pis normaux, ils peuvent soit servir d’extensions pour les GPIO ou de station extérieure pour certains capteurs dont les données sont transmises sans fil. Comme il y a plus de projets pour l’Arduino que pour le Raspberry Pi, vous pouvez également implémenter et exécuter ces projets sur le Raspberry Pi (via le détour Arduino).

    Prix: environ 5-6 $ / Californie. 4 £ (Modèle nano)

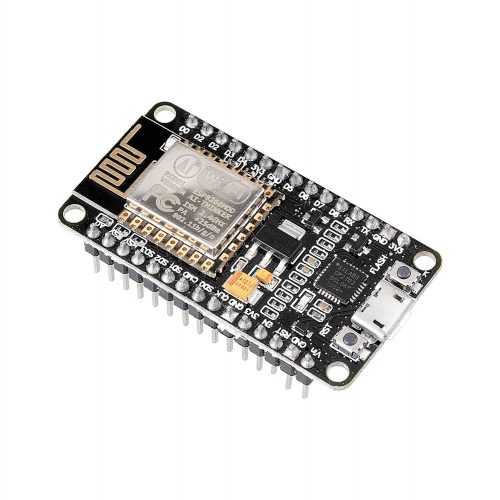

  • ESP8266 NodeMCU


    blank

    L’ESP8266 NodeMCU est un microcontrôleur doté d’un module Wifi intégré. Pour cette raison et par son prix très bas, il est clairement plus attractif qu’un Arduino. La programmation se fait via le port série peut se faire soit via l’Arduino IDE ou d’autres programmes (LUA). Si l’on a distribué une station météo ou d’autres appareils IoT qui se trouvent sur le même réseau WLAN, vous pouvez envoyer leurs données à une «station mère» Raspberry Pi via wifi. L’ESP8266 est disponible en différentes versions, bien que la variante la plus favorable (ESP-01) ne dispose que de deux broches GPIO. D’autres modèles comme l’ESP-12 offrent beaucoup plus de broches pour un petit supplément.

    Prix: environ 4 $ / Californie. 2 £ (ESP-01)

  • Un champ de saisie numérique est requis pour les projets de coffre-fort ou de verrouillage de code. Pour cela, il existe des modules propres, qui ressemblent à un pavé numérique sur le clavier du PC. Ces modules sont disponibles en différentes tailles (3 × 4, 4 × 4, etc.) et peuvent être lus directement sur le Raspberry Pi. En entrant certains codes / combinaisons numériques, vous pouvez exécuter des actions secrètes 😉

    Prix: environ 2-3 $ / Californie. £ 2-3

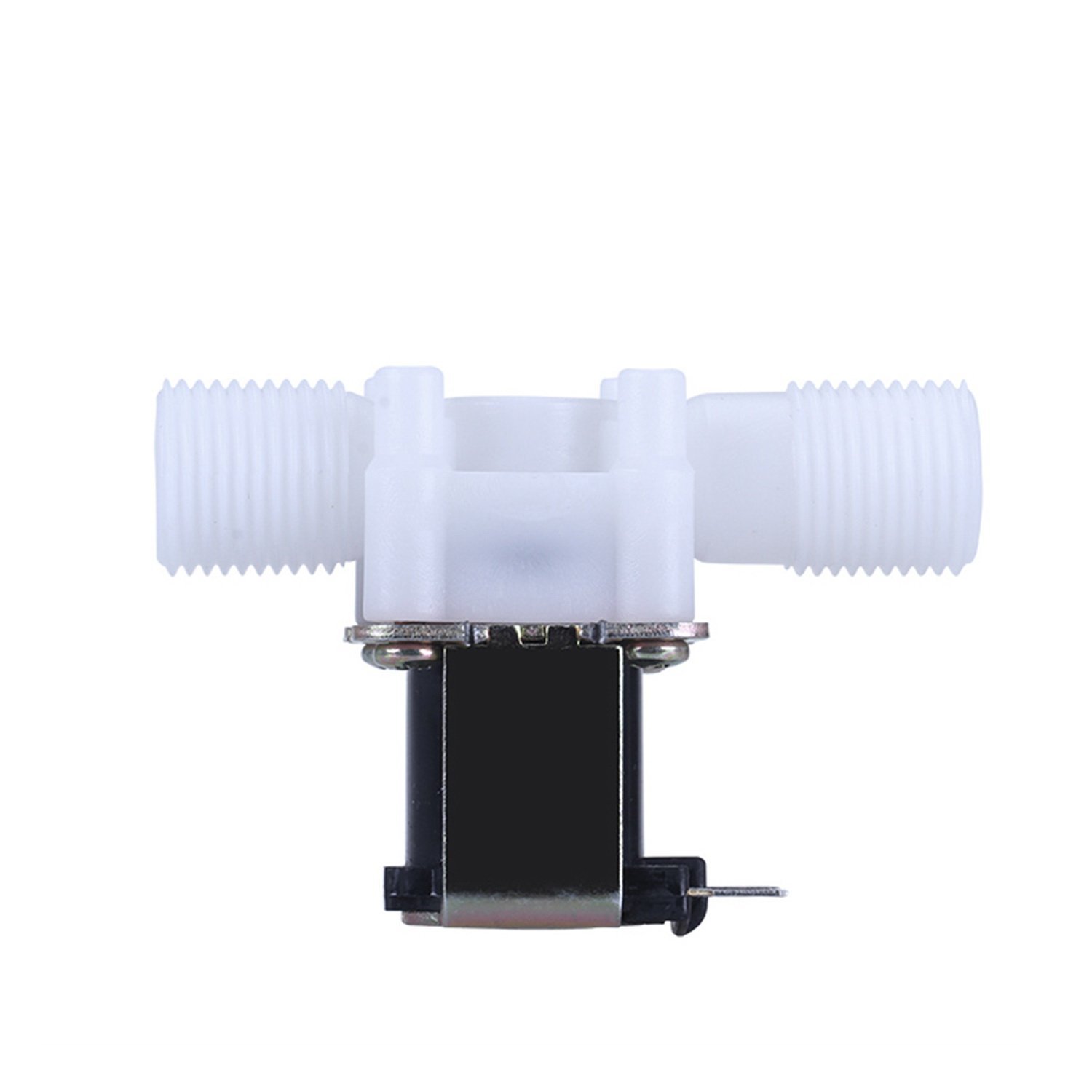

  • Vanne magnétique


    blank

    Une électrovanne convient pour interrompre l’écoulement de liquides ou de gaz. Une sorte d’ouvreur peut être construit entre deux tuyaux ou tuyaux. Idéalement, des vannes magnétiques sont utilisées, qui fonctionnent avec 12 volts. Tout ce dont vous avez besoin est une alimentation externe et un relais sur le Raspberry Pi, qui commute le solénoïde.

    Vous pouvez utiliser ces vannes, par exemple à l’extérieur (mot clé: arrosage automatique) ou aussi dans des projets plus petits comme des cafetières intelligentes, etc.

    Prix: environ 13 $ / Californie. £ 12

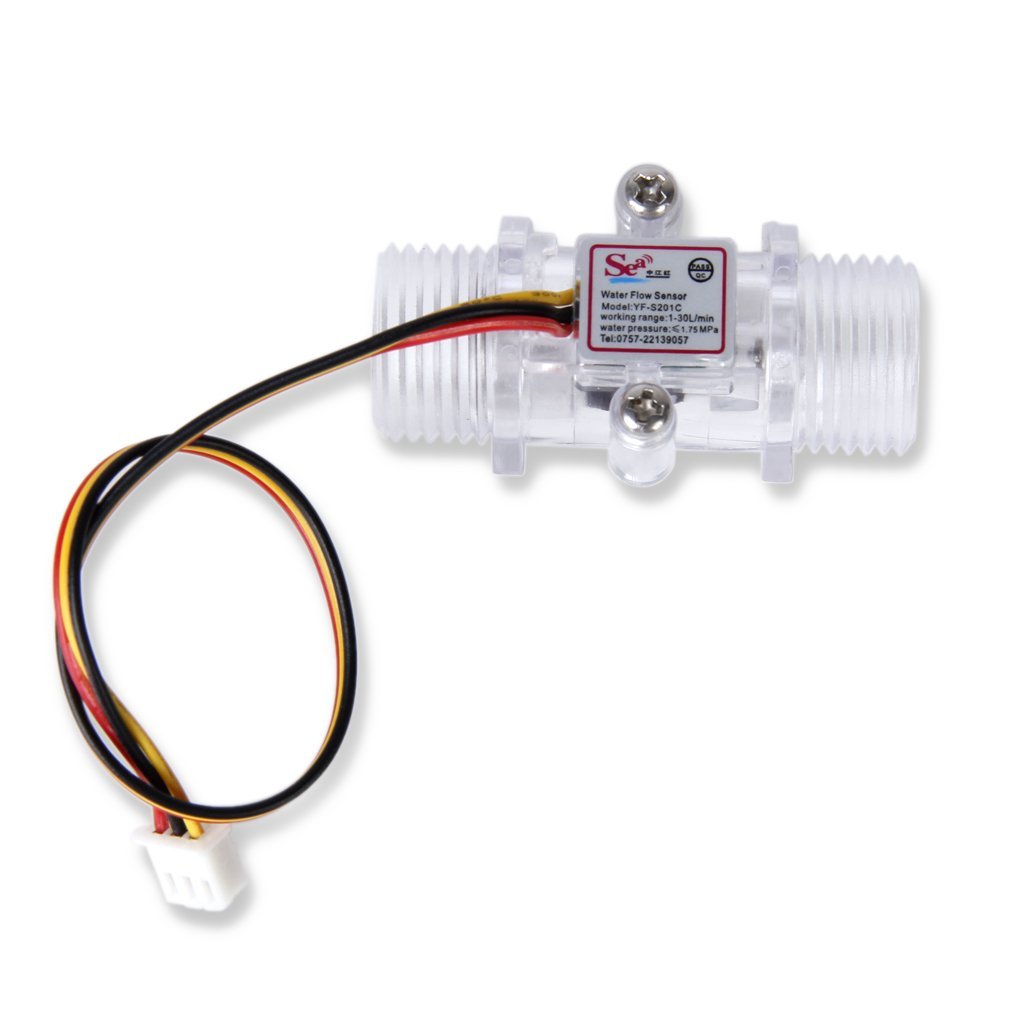

  • Débitmètre d’eau


    blank

    À l’aide de débitmètres à eau (capteurs à effet Hall), la quantité d’eau traversant le tube par minute / seconde peut être déterminée sur le Raspberry Pi. Il existe différents capteurs qui ont une précision plus élevée ou un débit plus élevé et une pression d’eau maximale. Ces aides à la mesure sont particulièrement intéressantes dans les espaces extérieurs et jardins. Par exemple, les précipitations d’un orage peuvent être déterminées (canal de drainage) ou l’irrigation des plantes peut être vérifiée.

    Prix: environ 10 $ / Californie. 8 £

  • Le périphérique MCP 23017 est un extenseur de port IO. Étant donné que le Pi ne dispose que d’un nombre limité de GPIO, ceux-ci peuvent facilement s’épuiser pour des projets plus importants ou plusieurs modules connectés. Un expandeur de port est contrôlé par I2C et étend le nombre de broches IO. Vous avez (par expandeur de port) 16 broches supplémentaires, que vous pouvez déclarer comme entrée ou sortie. Vous pouvez également connecter et contrôler plusieurs extensions de port en même temps.

    Prix: environ 4 $ / Californie. £ 2-3

  • À l’aide du capteur HX711, le Raspberry Pi peut également peser des articles. Cela nécessite un LoadCell (NOUS | Royaume-Uni), qui doit être connecté et étalonné une fois. Selon le modèle, la précision et le poids maximum à mesurer varient.

    Prix: environ 5 $ / Californie. £ 4-5

  • Module Ethernet ENC28J60


    blank

    Si vous appelez un Raspberry Pi Zero vous-même, vous connaissez probablement le problème: car il n’y a qu’un seul (micro) port USB, une connexion Internet n’est possible que par WiFi, car – contrairement au Raspberry Pi 3 – il n’a pas de Adaptateur WiFi. Si vous souhaitez utiliser un autre périphérique USB, un concentrateur USB est nécessaire. Le module ENC28J60 peut être utilisé ici: il est connecté aux GPIO et permet une connexion Ethernet filaire. Ainsi, aucune clé Wi-Fi externe n’est nécessaire et aucun concentrateur USB n’est nécessaire.

    Prix: environ 3-4 $ / Californie. £ 3

  • Dans de nombreux projets Raspberry Pi, des caméras sont également utilisées. Dans ce cas, les webcams USB habituelles peuvent être utilisées, mais leur qualité n’est souvent pas très bonne et elle occupe également un port USB. Une meilleure alternative est le module de caméra officiel de la Fondation Raspberry Pi, qui peut être directement connecté via le port CSI. Le module est disponible en deux versions: avec (vert) et sans filtre infrarouge (noir). L’absence de filtre infrarouge permet une sensibilité à la lumière plus élevée, ce qui se traduit par de meilleures images au crépuscule / nuit.

    Prix: environ 15-20 $ / Californie. £ 20

  • Bras de robot 6DOF


    blank

    Plusieurs servos vous permettent de contrôler un bras de robot multi-axes avec le Raspberry Pi. Il existe différentes versions, dont la plus familière est celle à 6 moteurs. Chaque servo individuel peut être contrôlé individuellement, résultant en un haut degré de précision. Outre les servomoteurs, une carte de pilotage comme le PCA9685 est très utile.

    Prix: environ 40 $ / Californie. £ 30

  • Photorésistances


    blank

    En plus des résistances et potentiomètres conventionnels, il existe également des photorésistances. Ceux-ci ont une surface sensible à la lumière et ont une valeur de résistance différente, selon l’intensité lumineuse. Ils peuvent être utilisés, par exemple, pour détecter le jour / la nuit ou pour construire des barrières lumineuses.

    Prix: environ 1 $ / Californie. 1 £

  • Les bandes LED WS2801 contiennent de nombreuses LED RGB contrôlables, qui peuvent être adressées individuellement. Selon le modèle, il existe des variantes avec 30/60/144 LED par mètre. Avec ces bandes LED, les projets Ambilight peuvent très bien être mis en œuvre. Contrairement aux modèles WS2812B moins chers (qui n’ont qu’une seule ligne de données), les bandes LED RVB WS2801B peuvent être adressées directement à partir du Raspberry Pi, ce qui signifie qu’aucun Arduino supplémentaire n’est requis comme stockage intermédiaire.

    Prix: environ 20 $ / Californie. £ 19 (selon la longueur et la densité)

  • Les rubans LED WS2812 offrent l’avantage d’un meilleur rapport prix / performances. Cependant, soit un Arduino doit être utilisé comme segment intermédiaire, soit le son intégré est désactivé, ce qui permet également d’accéder directement à cette bande. Cependant, comme le Raspberry Pi n’envoie pas de signaux en temps réel et que la fréquence n’est pas si élevée, cette bande ne convient pas à tous les projets. Cependant, le WS2812 offre certains avantages.

    Prix: environ 10 $ / Californie. 10 £ (selon la longueur et la densité)

Si vous pensez qu’il manque encore d’importants capteurs Raspberry Pi, je serais heureux d’un commentaire et je l’ajouterai à la liste.
