4,99 $ La carte ESP32-S3-Tiny ne mesure que 23,50 x 18 mm

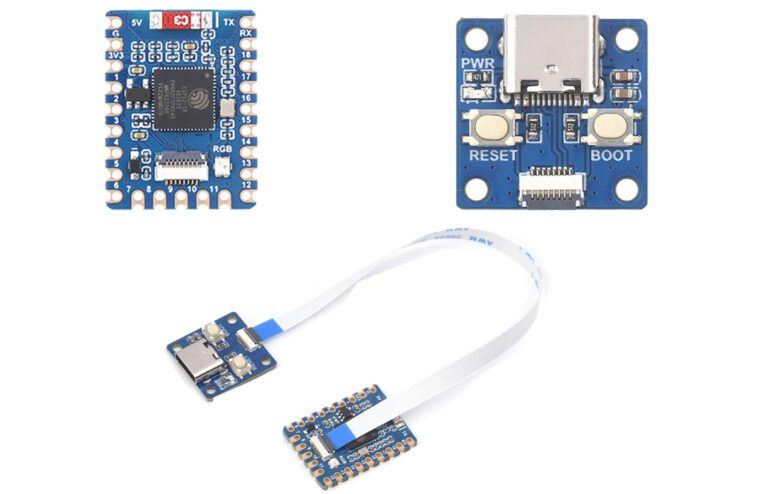

Waveshare a récemment lancé la mini carte de développement ESP32-S3-Tiny alimentée par un MCU sans fil ESP32-S3 et mesurant seulement 23,50 x 18 mm. En raison de son format compact, il n’inclut pas de convertisseur USB vers UART ni de port USB. C’est pourquoi vous aurez besoin d’une carte adaptateur supplémentaire avec un câble FPC pour la programmer, qui ne coûte que 1 $. Malgré sa petite taille, la carte est riche en fonctionnalités. Il comprend 34 broches GPIO multifonctions, ainsi que Wi-Fi, BLE, SPI, I2C, UART, ADC, PWM, etc.

La conception de la carte est très similaire à celle de la carte Waveshare RP2040-Tiny alimentée par Raspberry Pi RP2040 que nous avons abordée l’année dernière. Cependant, ce qui distingue cette carte, ce sont ses 34 broches d’E/S, contre 23 sur la carte RP2040-Tiny, et sa connectivité sans fil. Nous avons également parlé de plusieurs autres cartes aux facteurs de forme compacts, telles que la carte Unexpected Maker NANOS3 (28 x 11 mm), la M5Stamp S3 (26 x 18 mm) et la Microflex ESP32-S3 (26,43 x 20,61 mm). . Si vous êtes intéressé par des produits similaires, n’hésitez pas à explorer également ces options.

Spécifications ESP32-S3-Tiny

• MCU – Systèmes expressifs ESP32-S3FH4R2
  • CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 512 Ko de RAM, 2 Mo de PSRAM
  • Stockage – Flash QSPI de 4 Mo
  • Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps
• Connectivité et interfaces
  • 34 broches GPIO multifonctions via 20 trous traversants et crénelés et 14 plots (voir le schéma de brochage ci-dessous pour plus de détails)
  • Les interfaces périphériques incluent SPI, I2C, UART, ADC, PWM
  • Connecteur FPC à 8 broches pour l’adaptation au port USB Type-C via une carte adaptateur en option
• Antenne – Antenne PCB 3D
• Gestion de l’alimentation – LDO à faible décrochage ME6217C33M5G capable de fournir 800 mA (max.)
• Caractéristiques supplémentaires
  • LED RVB WS2812
  • Indicateur d’alimentation, bouton RESET et bouton BOOT
• Caractéristiques physiques
  • Dimensions – 23,5 x 18 mm
  • Trous crénelés et conception dorée par immersion pour une intégration facile

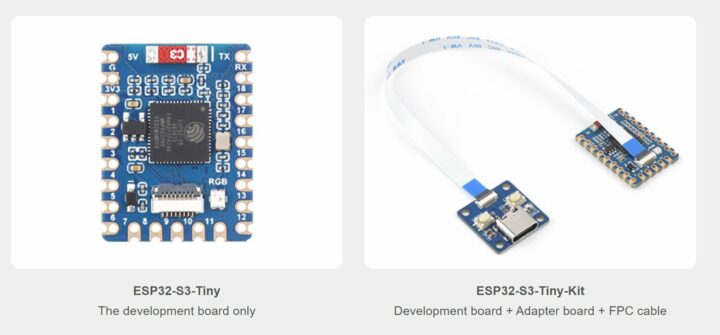

Sur le site Web de Waveshare, vous pouvez acheter soit l’ESP32-S3-Tiny, soit l’ESP32-S3-Tiny-Kit avec la carte USB-C. Si vous construisez un produit autour de celui-ci, vous pouvez d’abord commander un kit, puis commander la carte MCU elle-même pour le reste.

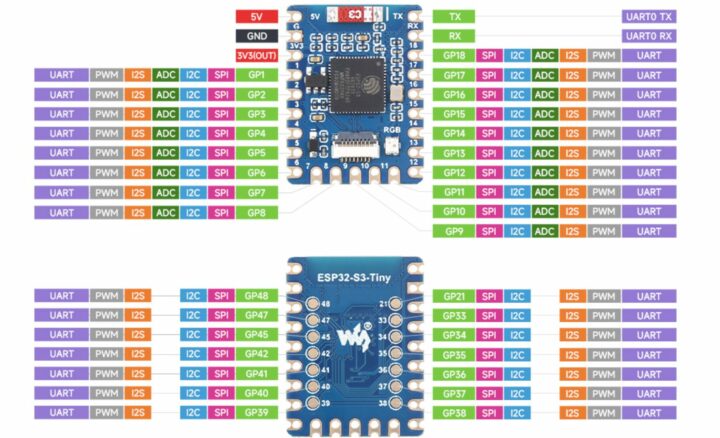

La carte est intelligemment conçue pour ajouter plus d’E/S dans son format compact. Waveshare a ajouté des plots soudables juste à côté des broches de la carte de développement, augmentant ainsi le nombre de broches d’E/S à 34.

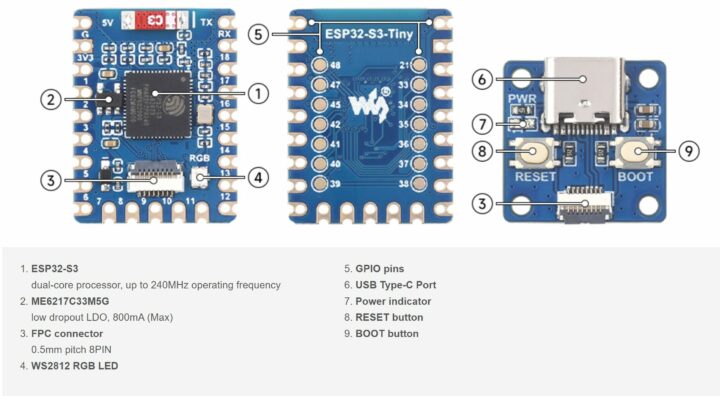

La carte est compacte et l’inclusion de l’ESP32-S3 en fait un choix idéal pour les applications IIoT. Pour ceux qui cherchent à démarrer avec la carte, la société fournit des listes détaillées de pièces embarquées pour vous aider à démarrer.

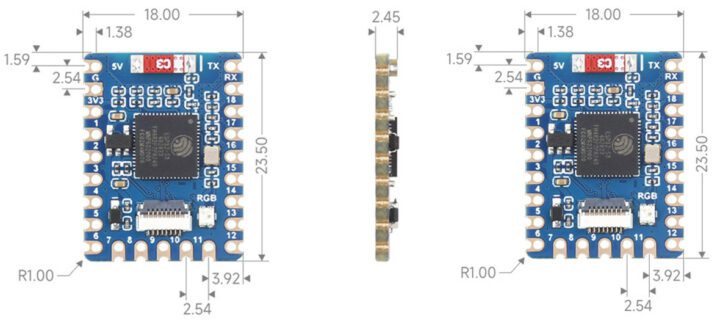

La carte est minuscule, mesurant seulement 23,5 sur 18 mm avec une épaisseur de 2,45 mm, et elle présente un pas de broches de 2,54 mm sur trois côtés de la carte. Concernant la prise en charge logicielle, la carte peut être programmée avec ESP-IDF, Arduino IDE et MicroPython, disponibles sur leurs sites Web respectifs. Une documentation supplémentaire, telle que le schéma de brochage, le guide d’installation et les liens vers toutes les ressources, est disponible sur leur page wiki.

Vous pouvez acheter la carte ESP32-S3-Tiny et l’ESP32-S3 Tiny-Kit de Waveshare sur Amazon pour 11,49 $ et 12,49 $ respectivement (frais de port inclus). Cependant, vous pouvez les acheter à un prix légèrement moins cher sur Aliexpress ou directement dans la boutique Waveshare à partir de 4,99 $.
