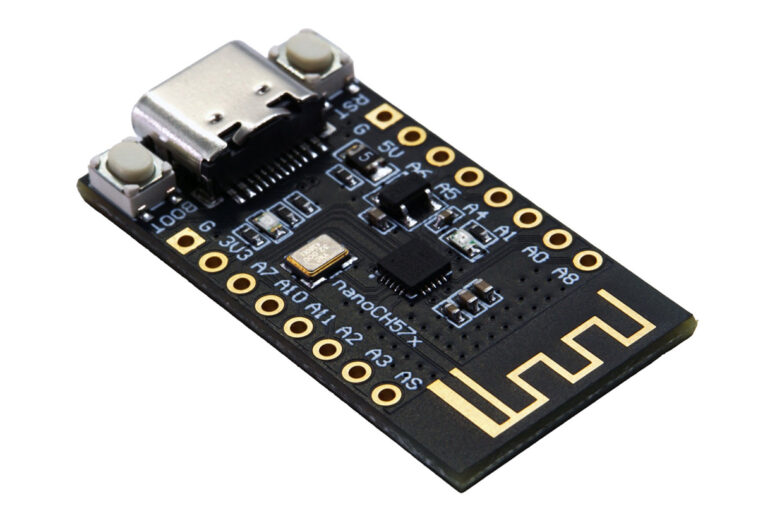

Conçu par Muselab, le Nanoch57x est un tableau de développement WCH CH570 / CH572 avec une radio propriétaire de 2,4 GHz (CH570) ou Bluetooth LE (CH572) qui ne coûte que 3,50 $ et est plus compact que le comité d’évaluation de base officiel CH570. Nous sommes tombés sur ce MCU à bas prix en mars de cette année, et avons vu que le conseil de développement officiel était devenu disponible à l’achat dès avril.

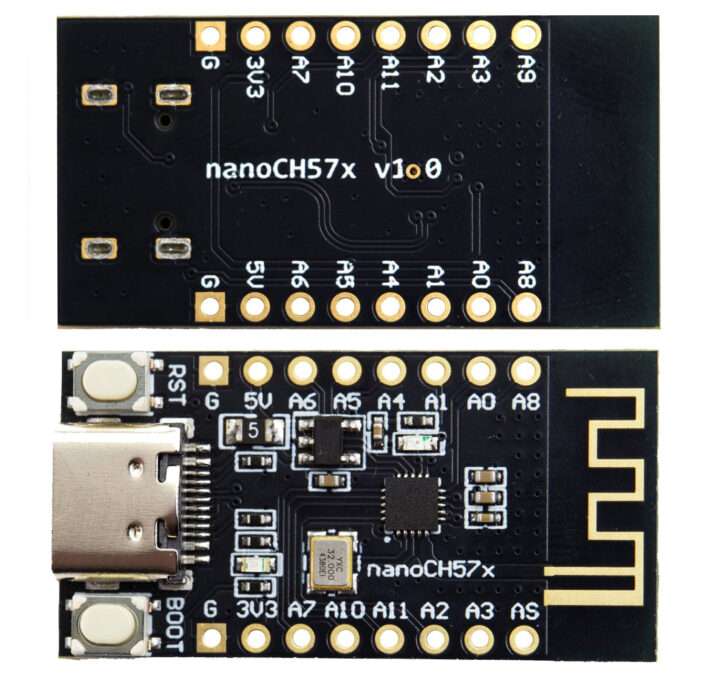

La carte de développement Nanoch57x comprend actuellement le microcontrôleur RISC-V CH572D 100 MHz (la version CH570D arrive plus tard), qui comprend 256 Ko de mémoire flash, 12 Ko de SRAM et un cristal à bord de 32 MHz. La carte comprend également un port hôte / périphérique USB 2.0 Type-C et une antenne PCB pour la communication BLE / RF.

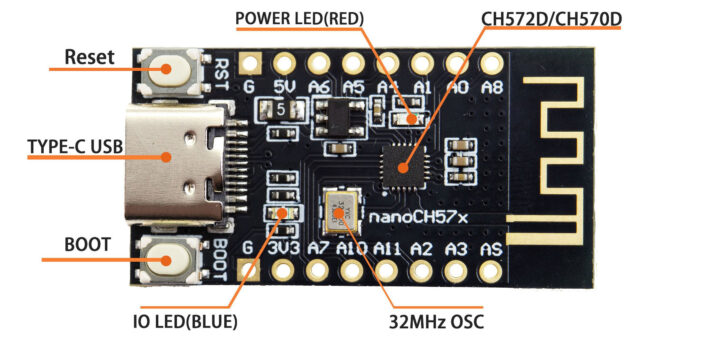

Spécifications du conseil de développement Muselab Nanoch57X:
- MCU (l’un ou l’autre) – WCH CH570D ou CH572D
- CPU – Qingke 32 bits RISC-V3C Core @ jusqu’à 100 MHz
- Mémoire – 12KB SRAM
- Stockage – Mémoire non volatile de 256 Ko
- Flash de code 240KB (application utilisateur)
- Zone de mémoire du programme de démarrage système 8KB pour le chargeur de démarrage
- 8KB pour la configuration (infoflash)
- Sans fil
- Émetteur-récepteur RF à 2,4 GHz, bande de base et contrôle des liens
- Prise en charge de la modulation et de la démodulation numériques GFSK
- Sensibilité Rx – -95 dBm, programmable
- Power TX – jusqu’à +7,5 dBm
- Bluetooth LE 5.0 avec prise en charge des débits de données allant jusqu’à 2 Mbps (CH572 uniquement)
- USB – Port hôte / périphérique USB de type C 2.0 également utilisé pour l’alimentation
- Extension – 12x GPIO utilisable avec UART, SPI, PWM, ADC
- Débogage – Débogue série de 1 fil / 2 fils
- Sécurité – Cryptage et décryptage AES-128, ID de puce unique
- Mission
- 2x timeurs de chien de garde
- Puissance et IO LED
- Boutons de démarrage et de réinitialisation
- Alimentation – 5V via le port USB-C; 5V intégré au régulateur 3,3 V
- Dimensions – TBD
La carte de développement Nanoch57X peut être programmée à l’aide de la chaîne d’outils officielle de WCH, qui comprend le Mounriver Studio (un IDE basé sur Eclipse) et le compilateur WCH RISC-V GCC. Vous pouvez utiliser le studio WCHISP pour programmer le MCU; Alternativement, vous pouvez utiliser l’outil WCHLINK-E pour le clignotement et le débogage du micrologiciel. Plus d’informations sur la carte, y compris les fichiers de conception matérielle, le micrologiciel, l’exemple de code et la documentation, peuvent être trouvés sur le référentiel GitHub de l’entreprise.
Le Nanoch57X Development Board est disponible pour 3,50 $ sur Tindie. Vous pouvez également commander un Devkit complet avec un câble USB de type C de 1 mètre et l’outil WCHLINK-E Debugger pour 9,50 $. Au moment de la rédaction du moment de la rédaction, seul le conseil de développement avec le CH572D MCU est disponible, et le package CH570D sera ajouté plus tard, probablement à moindre coût.
